LINCE ITALIA S.p.A.
Fig. 29

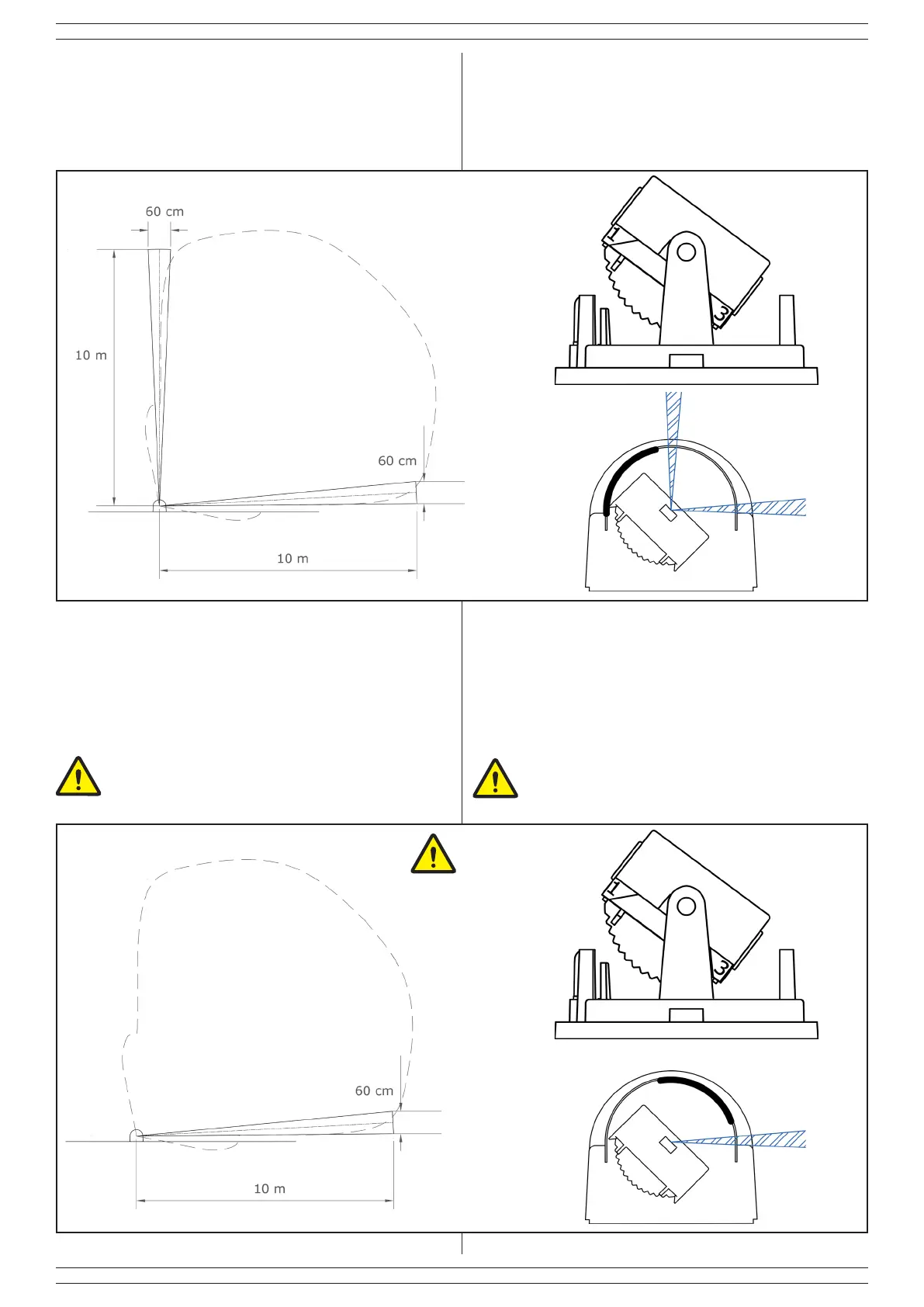

3.4 CONFIGURAZIONE 4 - FASCI DESTRO E
CENTRALE
Nella quarta congurazione vengono utilizzati due fasci orientati
verso destra e a 90° tra di loro. Viene ottenuta ruotando la
meccanica basculante in posizione 3 e facendo scivolare la
Fig. 30
3.5 CONFIGURAZIONE 5 - FASCIO DESTRO
Nella quinta congurazione viene utilizzato solo un fascio verso
destra e viene ottenuta ruotando la meccanica basculante
in posizione 3 e facendo scivolare la copertura sulla lente in
posizione C.
POS. A
POS. C
3.4 CONFIGURATION 4 - RIGHT AND CENTRAL
BEAMS
In the fourth conguration are used two beams oriented to the
right and 90 ° between them. It is obtained by rotating the tilting
mechanism in position 3 and by sliding the cover on the lens in
3.5 CONFIGURATION 5 - RIGHT BEAM
In the fth conguration is used only a beam towards the left, it is
obtained by rotating the tilting mechanism in position in position
3 and by sliding the cover on the lens in position C.
NOTA:
In questa congurazione il sistema antimascheramento
non è utilizzabile.
NOTE:
In this conguration, the anti-masking system is not
usable.
NO AM
