Lince 1906-BOBBY-T-E - Identificazione Delle Parti; Packaging Contents; Parts Identification

4
LINCE ITALIA S.p.A.
L
A
D
G
I
H
E
F
I
L
C
B
M
M

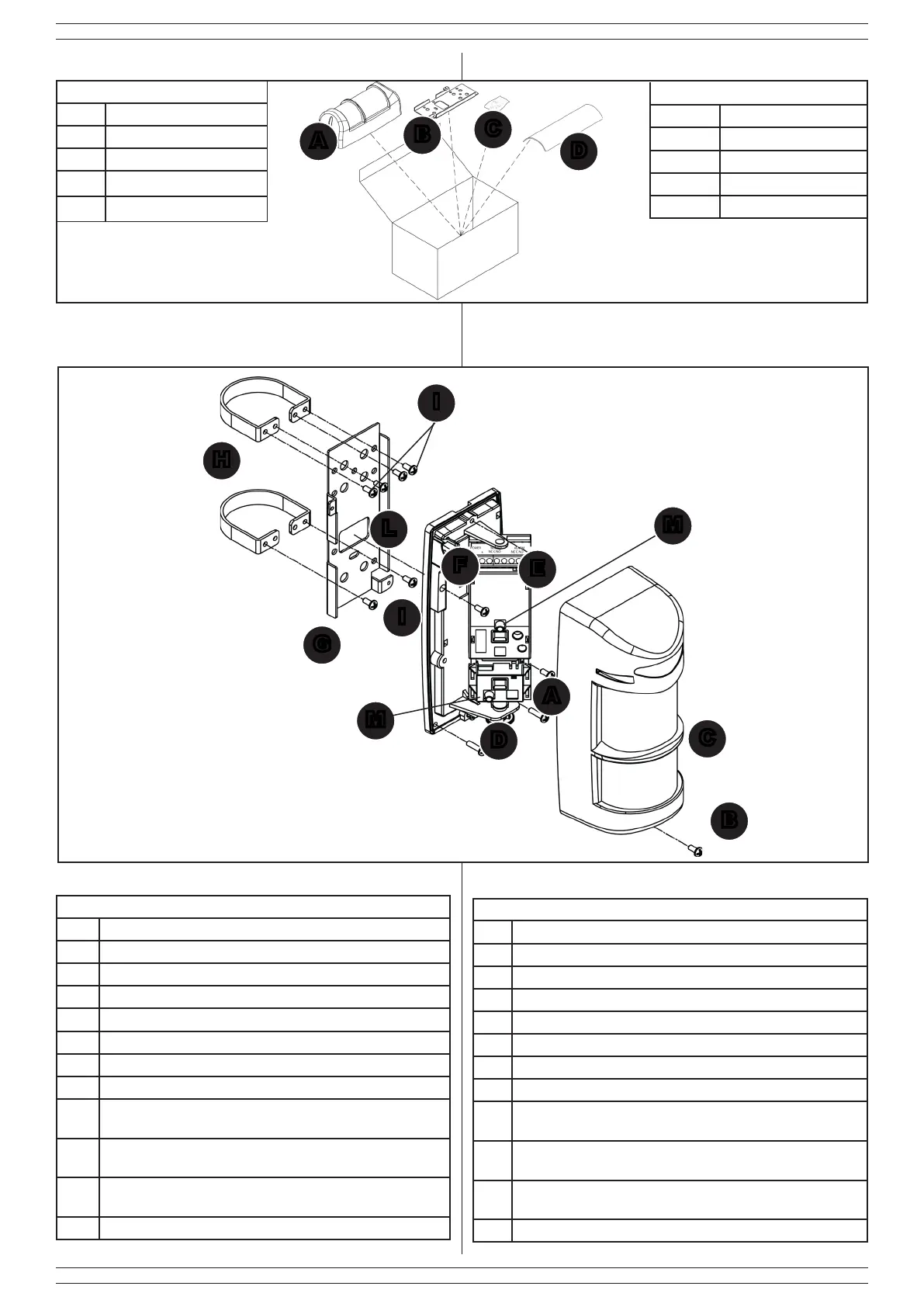

1.3 CONTENUTO DELLA CONFEZIONE
Fig. 1
Tabella 1
Part. Identicazione
A Rilevatore
B Staffa
C Kit di ssaggio al muro
D Istruzioni
C
A
B
D
1.3 PACKAGING CONTENTS
Table 1
Ref. Identication
A Detector.
B Bracket
C Kit for wall mounting
D Istructions
Fig. 2
1.4 IDENTIFICAZIONE DELLE PARTI 1.4 PARTS IDENTIFICATION
Tabella 1
Part. Identicazione
A Viti per ssaggio su staffa
B Vite di ssaggio del coperchio.
C Coperchio con lente di Fresnel.
D Pomello di regolazione PIR2 basso.
E Supporto con possibilità di rotazione di 150°.
F Microswitch antistrappo (solo se ssato con la vite A).
G Staffa ssaggio a parete in acciaio Inox.
H
Staffe a “U” (q.tà 2) – (non fornite) contenute nel kit
accessorio art. 001805/00102AA.
I
Vite metrica M4 x 6 inox per ssaggio staffe ad “U” (q.tà
4) contenute nel kit accessorio art. 001805/00102AA.
L
Viti metriche M4 x 10 inox (q.tà 4) contenute nel kit ac-
cessorio art. 001805/00102AA.
M LED per antimascheramento
Table 1
Ref. Identication
A Screws for bracket xing.
B Cover xing screw.
C Cover with Fresnel lens.
D Adjusting knob for low PIR2.
E 150° horizontally rotating device.
F Antitamper micro switch (only if xed with screw A).
G Stainless steel wall xing bracket.
H
“U” Shaped bracket (2pcs) – (not supplied) available in
kit 001805/00102AA.
I
Stainless Steel metric screw M4 x 6 for “U” brackets
xing (4pcs ) enclosed into kit item 001805/00102AA.
L
Stainless Steel metric screw M4 x 10 enclosed into kit
item 001805/00102AA.
M Antimascking LED
