LINCE ITALIA S.p.A.

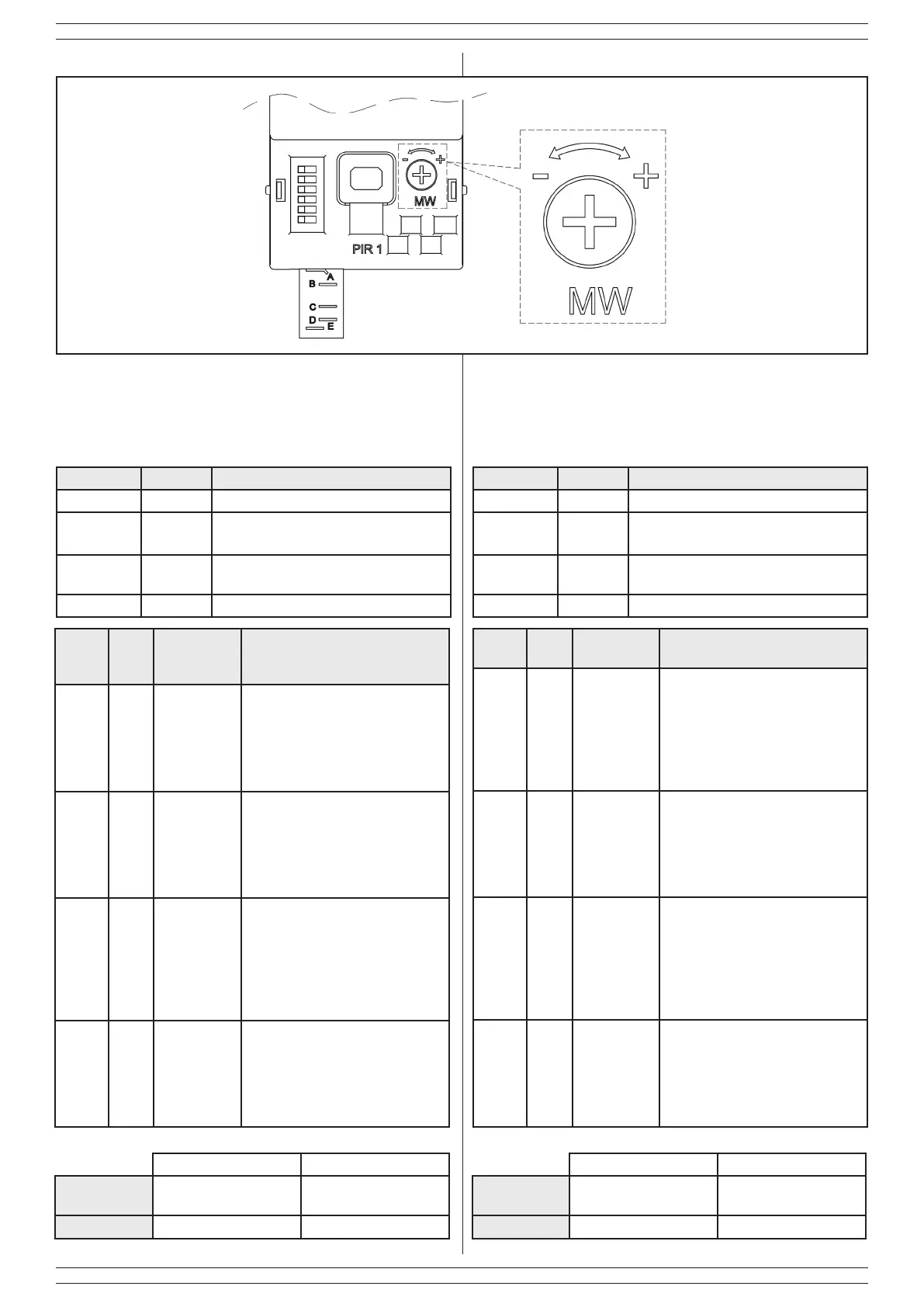

Fig. 14
2.4.2 Regolazione portata microonda
Si raccomanda di diminuire la sensibilità della microonda in
rapporto alla distanza di copertura desiderata.
2.4.3 Congurazione dei DIP SWITCH
DIP 1 DIP 2 Descrizione del funzionamento
OFF OFF PIR 1 / PIR 2: sensibilità ALTA.
OFF ON PIR 1 / PIR 2: sensibilità MEDIO-
ALTA.
ON OFF PIR 1 / PIR 2: sensibilità MEDIO-
BASSA.
ON ON PIR 1 / PIR 2: sensibilità BASSA.
DIP 3 DIP 4
Logica di
funziona-
mento
Descrizione del funzionamento
OFF OFF PIR 1 AND
PIR 2 AND
MW
Uscita allarme attiva solo quan-
do tutte e tre le tecnologie rile-
vano la presenza.
Nota: utilizzabile nella maggior
parte delle installazioni esterne.
OFF ON (PIR 1 OR
PIR 2) AND
MW
Uscita allarme attiva quando la
MW ed uno qualsiasi dei due
PIR rilevano la presenza.
Nota: non consigliata in am-
bienti particolarmente ostili.
ON OFF PIR 1 AND
PIR 2
Uscita allarme attiva quando
entrambi i PIR rilevano la pre-
senza; non viene gestita la MW
Nota: la rilevazione della MW
non ha inuenza sulle presta-
zioni del rilevatore.
ON ON PIR 1 AND
MW
(PIR 2
ESCLUSO)
Uscita allarme attiva quando il
PIR1 e la MW rilevano la pre-
senza
Nota: non consigliata in am-
bienti particolarmente ostili.
ON OFF
DIP 5 Funzione Antimask
alta sensibilità
Funzione Antimask
bassa sensibilità
DIP 6 LED spenti LED sempre accesi
2.4.2 MW range adjustment
Adjust the microwave sensibility in relationship to the needed
detection range.
2.4.3 DIP SWITCHES conguration
DIP 1 DIP 2 Operation description
OFF OFF PIR 1 / PIR 2: HIGH sensitivity.
OFF ON PIR 1 / PIR 2: MEDIUM-HIGH sen-
sitivity.
ON OFF PIR 1 / PIR 2: MEDIUM-LOW sen-
sitivity.
ON ON PIR 1 / PIR 2: LOW sensitivity
DIP 3 DIP 4
Operation
logic
Operation description
OFF OFF PIR 1 AND
PIR 2 AND
MW
Alarm output active only when
all three technologies detect the
presence.
Note: it can be used in most
outdoor installations.
OFF ON (PIR 1 OR
PIR 2) AND
MW
Output alarm active when the
MW and one of the two PIR de-
tect a presence.
Note: not recommended in par-
ticularly hostile environments.
ON OFF PIR 1 AND
PIR 2
Alarm output active when both
PIRs detect a presence; the
MW is not managed.
Note: the detection of the MW
does not affect the performance
of the detector.
ON ON PIR 1 AND
MW
(PIR 2
EXLUDED)
Alarm output active when PIR1
and MW detects a presence.
Note: not recommended in par-
ticularly hostile environments.
ON OFF
DIP 5 Anti-mask function
high sensibility
Anti-mask function
low sensibility
DIP 6 LEDs off LEDs always ON
