Termék-összefoglaló
Linksys EA-Series

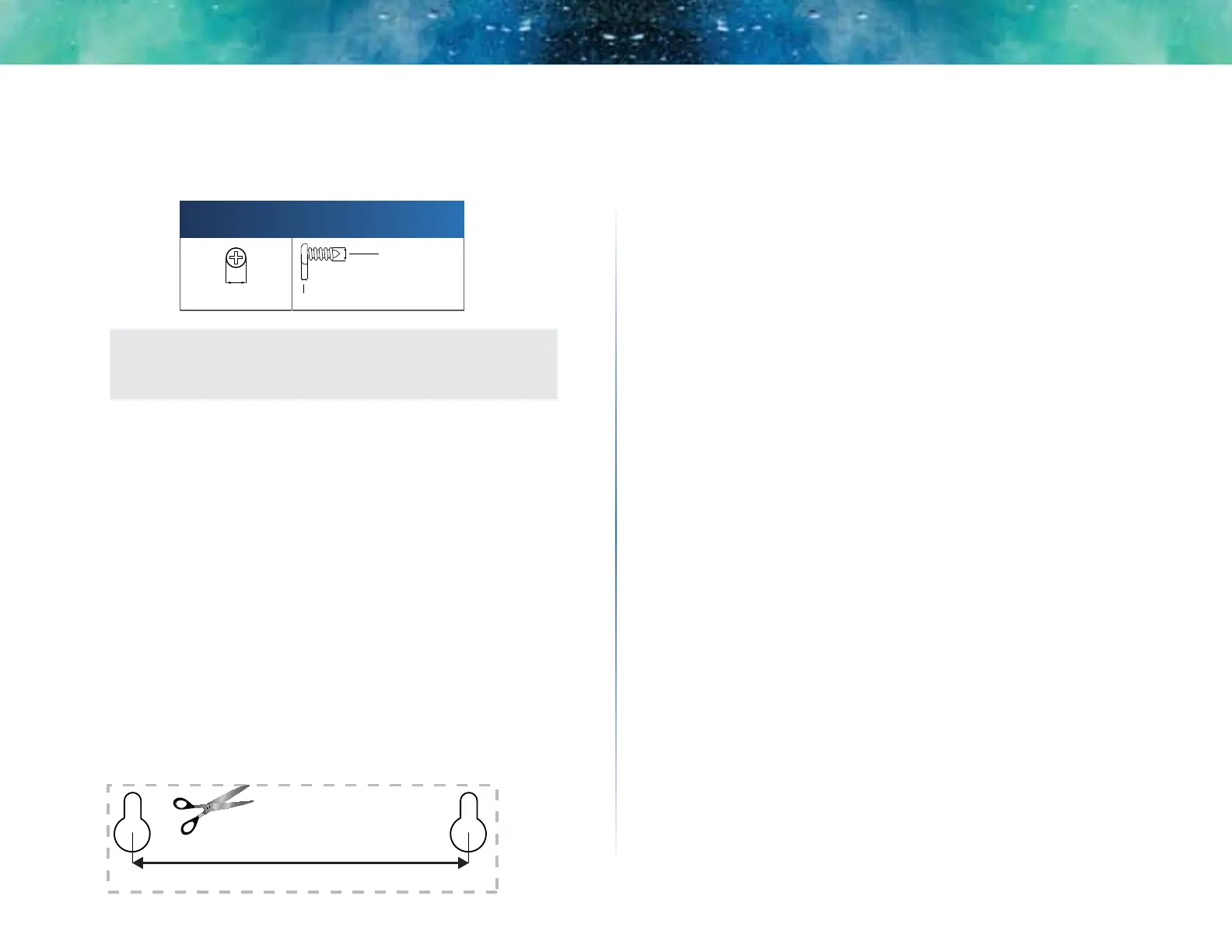

Falra szerelt elhelyezés
Az útválasztó alján található két, falra szereléshez szükséges nyílás. A nyílások
közti távolság 82mm. Az útválasztó felszereléséhez két csavarra van szükség.
Suggested Mounting Hardware
(Javasolt rögzítőelemek)
3-4 mm
7-8 mm 1,5-2 mm
MEGJEGYZÉS
A Cisco nem vállal felelősséget a nem biztonságos rögzítőelemek
okozta károsodásokért.
Hajtsa végre a következő műveleteket:
1. Döntse el, hová szereli fel az útválasztót. A kiválasztott fal feltétlenül
legyen sima, lapos, száraz és szilárd. Olyan helyet kell választani, amely
közelében van hálózati csatlakozó.
2. Fúrja be a két lukat a falba. Ügyeljen arra, hogy a lukak 82mm távolságra
legyenek egymástól.
3. Helyezzen egy-egy csavart mindkét lukba úgy, hogy 3mm-re lógjon ki
a fejük.
4. Úgy igazítsa az útválasztót, hogy a falra rögzítő nyílásai egy magasságba
kerüljenek a két csavarral.
5. Bújtassa át a falra rögzítő nyílásokat a csavarokon, majd csúsztassa
az útválasztót lefelé, míg a csavarok szorosan bele nem illeszkednek a
nyílásokba.
Falra szerelt elhelyezés
Nyomtassa ki 100%-os méretben ezt az oldalt.
Vágja ki a pontvonal mentén, majd helyezze a falra, hogy a pontos
távolságban fúrhassa ki a lukakat.
82 mm
