Linksys EA6300 - Wandmontage

2
Productoverzicht
Linksys EA-Series
2

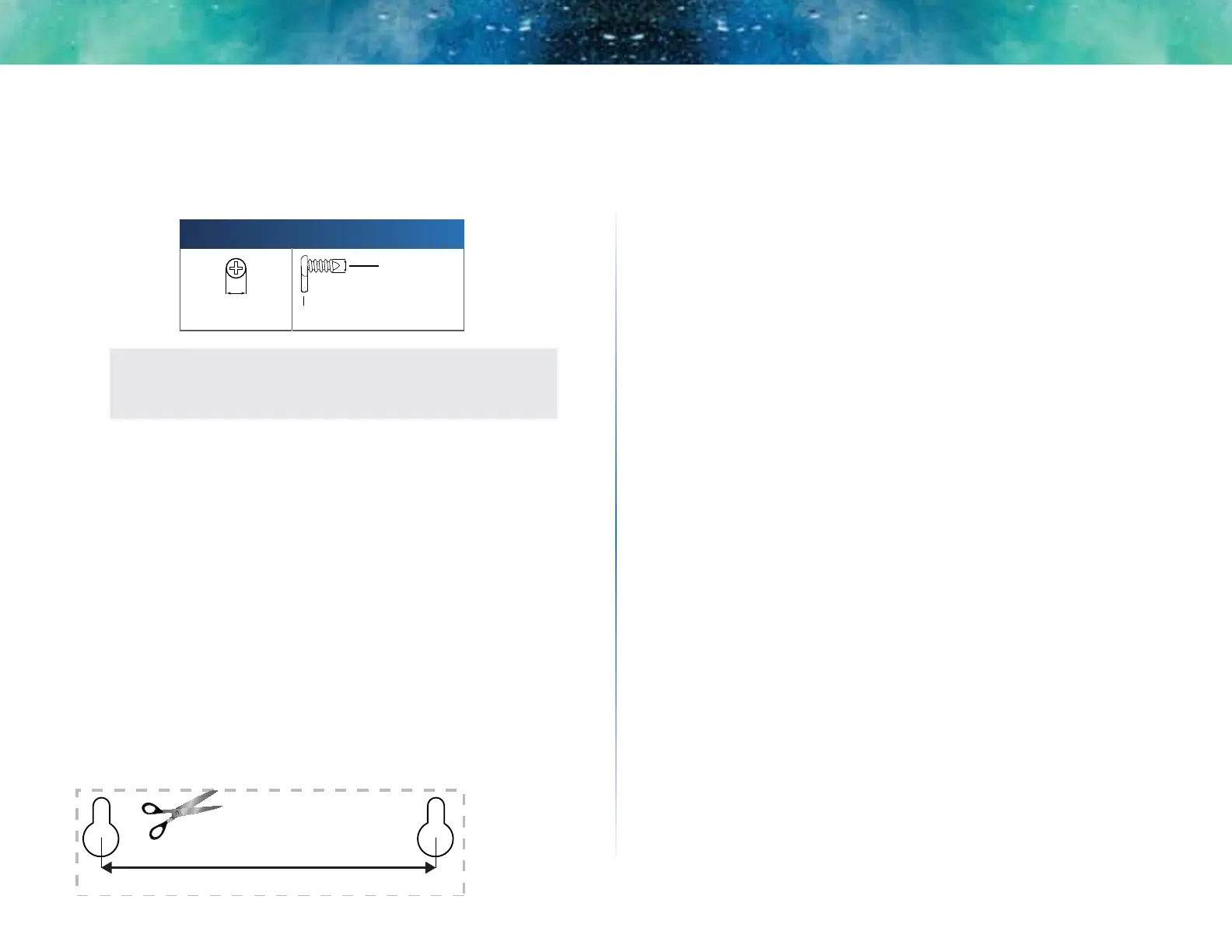

Wandmontage
Het onderpaneel van de router beschikt over twee sleuven voor wandmontage.
De afstand tussen de sleuven is 82 mm. Er zijn twee schroeven nodig om de
router te bevestigen.
Aanbevolen bevestigingsmaterialen
3-4 mm
7-8 mm 1,5-2 mm
OPMERKING
Cisco is niet verantwoordelijk voor schade die het gevolg is van
ondeugdelijke bevestigingsmaterialen.
Volg onderstaande instructies:
1. Bepaal waar u de router wilt bevestigen. Controleer of de wand vlak,
glad, droog en stevig is. Controleer ook of er een stopcontact in de buurt
van de gekozen locatie is.
2. Boor twee gaten in de wand. De afstand tussen de gaten moet 82mm
zijn.
3. Draai een schroef in elk gat en laat 3 mm van de kop uitsteken.
4. Houd de router zo dat de sleuven voor wandbevestiging zich op één lijn
bevinden met de twee schroeven.
5. Plaats de sleuven voor wandbevestiging over de schroeven en schuif de
router omlaag totdat de schroeven stevig in de sleuven vastgrijpen.
Sjabloon voor wandmontage
Druk deze pagina af op ware grootte (100%). Knip de sjabloon uit langs de
stippellijn en houd deze tegen de wand voor de juiste afstand tussen de
boorgaten.
82 mm
