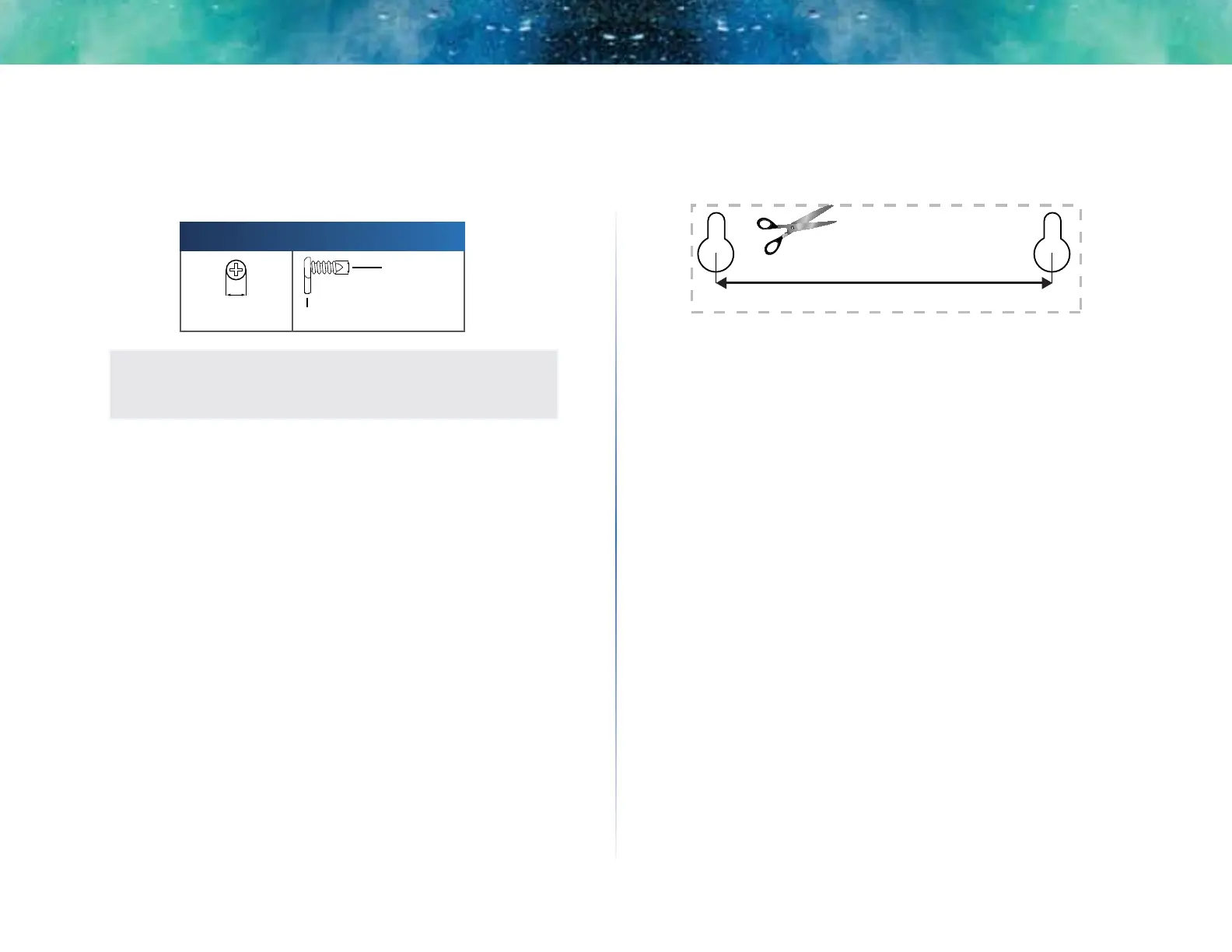

Montáž na stenu
Na spodnej časti panelu má smerovač dve drážky, ktoré slúžia na montáž
na stenu. Vzdialenosť medzi drážkami je 82 mm. Na montáž smerovača sú
potrebné 2 skrutky.
Odporúčané prostriedky na upevnenie
3-5 mm
7-8 mm 1.5-2 mm
POZNÁMKA
Spoločnosť Cisco nenesie zodpovednosť za škody spôsobené
použitím nezabezpečených prostriedkov na upevnenie.
Postupujte podľa týchto pokynov:
1. Rozhodnite sa, kam chcete smerovač upevniť. Uistite sa, že vybraná
stena je hladká, rovná, suchá a pevná. Dané miesto by malo byť blízko
elektrickej zásuvky.
2. Do steny navŕtajte dva otvory. Dbajte na to, aby boli od seba vzdialené
82mm.
3. Do každého otvoru vložte skrutku tak, aby zostali 3 mm z jej hlavy
odkryté.
4. Priložte smerovač tak, aby drážky na upevnenie nastenu boli na rovnakej
úrovni ako skrutky.
5. Priložte drážky na upevnenie nastenu k skrutkám a posuňte smerovač
nadol, aby skrutky zapadli dodrážok na upevnenie nastenu.
Šablóna na montáž na stenu
Vytlačte túto stranu v 100% veľkosti. Prestrihnite ju pozdĺž bodkovanej čiary
a priložte na stenu, aby ste otvory navŕtali presne.
82 mm
