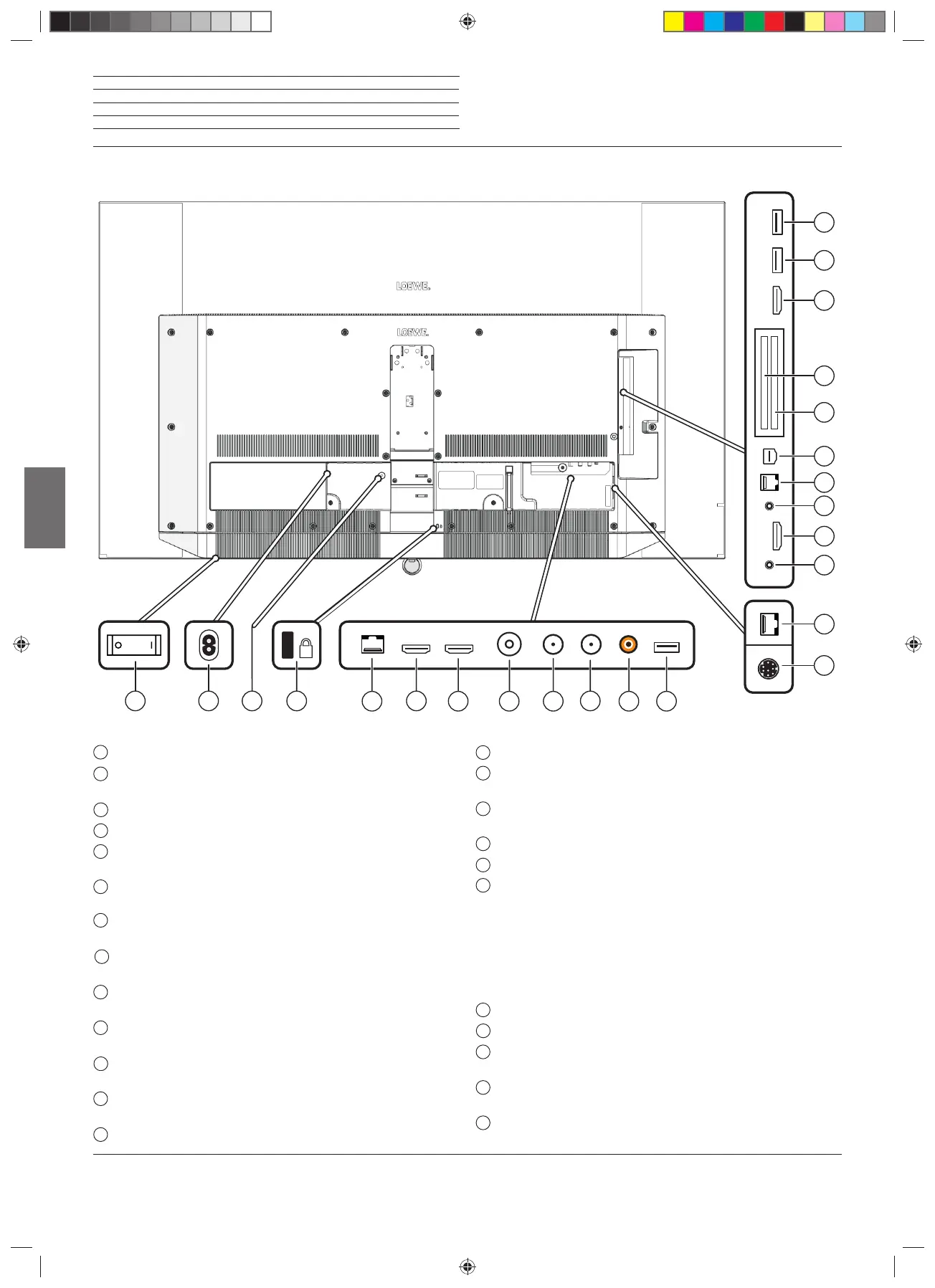

Posizionamento e la funzione dei connessioni

Connessioni

K
4
5
7
8
6
11
2
3
X
9
10
12
13
16
20
19
17
18
14
15
21
22
23
1
1
Interruttore di rete
2
AC IN - connessione di rete
Presa di rete – 220-240 V ~ 50 / 60 Hz
X
Serratura di trasporto per cinematica (rimuovere la vite)
3
Supporto per lucchetto Kensington
4
LAN - connessione di rete
RJ-45 – Ethernet / Fast Ethernet
5
HDMI 1 ARC - ingresso HDMI 1
(2
(con Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
6
HDMI 2 - ingresso HDMI 2
(2
HDMI – Digital Video IN/Audio IN
7
ANT TV - antenna/cavo analogico / DVB-T/T2 / DVB-C
Presa IEC – 75 Ohm / 5 V / 80mA
8
ANT SAT 1 - antenna del satellite (sintonizzatore satellitare 1) DVB-S/S2
Presa F – 75 Ohm / 13/18 V / 500mA
9
ANT SAT 2 - antenna del satellite (sintonizzatore satellitare 2) DVB-S/S2
Presa F – 75 Ohm / 13/18 V / 500mA
10
SPDIF OUT - uscita audio (digitale)
Presa Cinch (arancione)
11
USB 3.0 - porta USB
USB tipo A – USB 3.0 (max. 900mA)
12
MOTOR UNIT - Comando della base girevole
13
DIGITAL AUDIO LINK - uscite audio surround (digitale) – (RJ45)
14
HEADPHONE - connessione delle cuffie
Jack da 3,5 mm – Cuffie 32–200 Ohm
15
HDMI 3 - ingresso HDMI 3
(2
HDMI – Digital Video IN/Audio IN
16
AUDIO OUT - uscita audio (analogico) L/R – ( Jack da 3,5 mm)
17
RS-232C - porta seriale
(1
– (RJ12)
18
AV - presa micro-AV
(1
Audio/Video IN con adattatore scarto: Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
Audio/Video IN con adattatore VGA:
Segnale immagine PC/STB
Component (YPbPr)
L/R
19
COMMON INTERFACE - CI-Slot 1 (Standard V1.3)
20
COMMON INTERFACE - CI-Slot 2 (Standard V1.3)
21
HDMI 4 - ingresso HDMI 4
(2
HDMI – Digital Video IN/Audio IN
22
USB - porta USB
USB tipo A – USB 2.0 (max. 500mA)
23
USB - porta USB
USB tipo A – USB 2.0 (max. 5 00mA)
(1
Adattatore disponibile come accessorio presso il rivenditore specializzato.
(2
Prima di collegare un dispositivo esterno, tenere presente, che le singole connessioni HDMI possono elaborare segnali diversi, vedere online Manuale per I‘utente, capitolo
Specifiche tecniche, sezione bild (per tutti gli apparecchi) – Segnali tramite HDMI/AV (PC IN).
