Loewe bild 7.77 - Aansluitingen Aan de Achterkant

Loewe bild 7
Gebruiksaanwijzing 2
nederlands
46

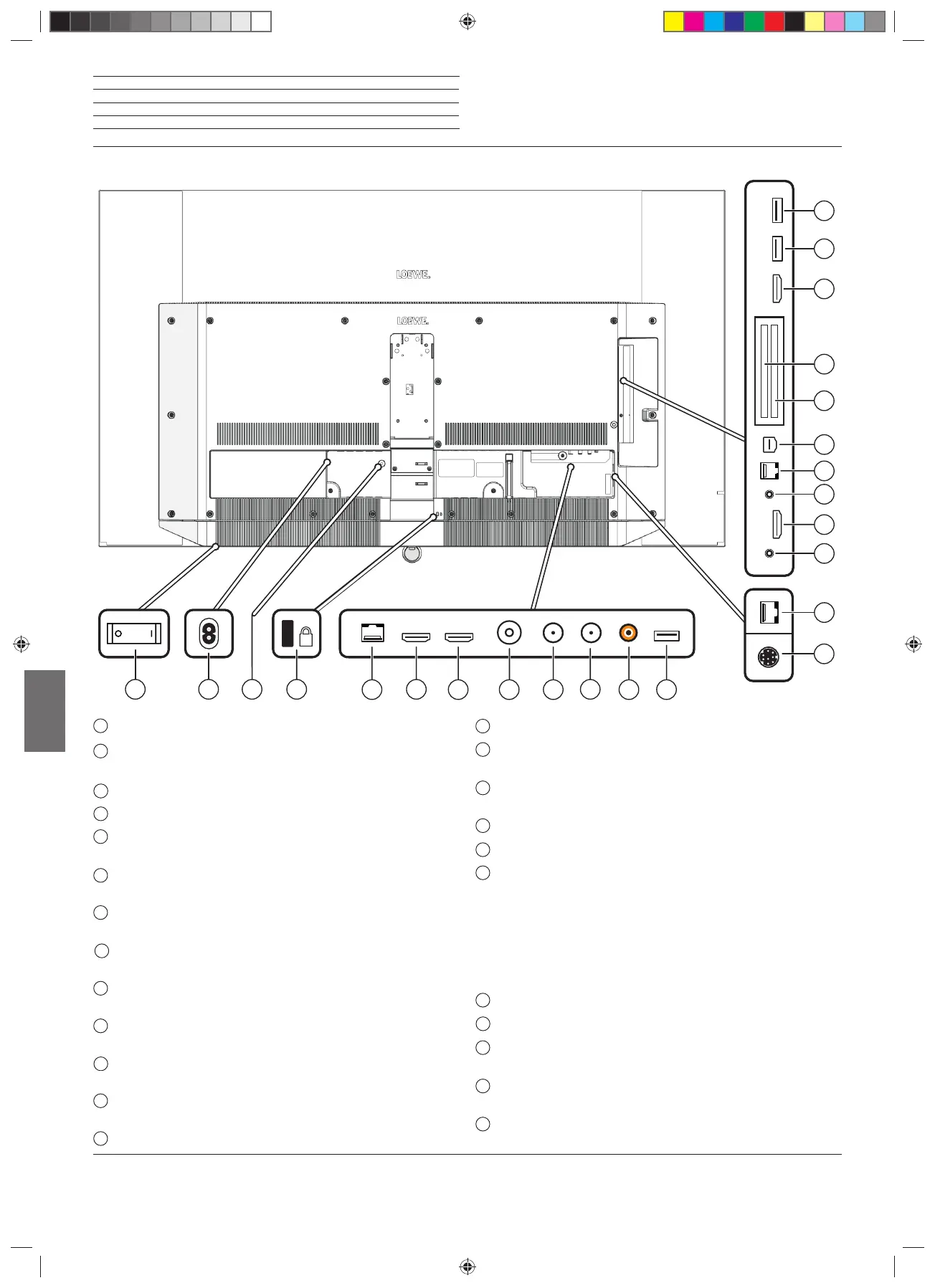

Positie en functie van de connecties

Aansluitingen aan de achterkant

K
4
5
7
8
6
11
2
3
X
9
10
12
13
16
20
19
17
18
14
15
21
22
23
1
1
Netschakelaar
2
AC IN - Netaansluiting
Netaansluiting – 220-240 V ~ 50 / 60 Hz
X
Transportsluiting voor kinematica (schroef verwijderen)
3
Aansluiting voor Kensington-slot
4
LAN - Netwerkaansluiting
RJ-45 – Ethernet / Fast Ethernet
5
HDMI 1 ARC - HDMI-ingang 1
(2
(met Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
6
HDMI 2 - HDMI-ingang 2
(2
HDMI – Digital Video IN/Audio IN
7
ANT TV - Antenne/kabel analoog / DVB-T/T2 / DVB-C
IEC-bus – 75 Ohm / 5 V / 80mA
8
ANT SAT 1 - Satellietantenne (Sat-tuner 1) DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
9
ANT SAT 2 - Satellietantenne (Sat-tuner 2) DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
10
SPDIF OUT - Audio-uitgang (digitaal)
Cinch-aansluiting (oranje)
11
USB 3.0 - USB-aansluiting
USB Type A – USB 3.0 (max. 900mA)
12
MOTOR UNIT - Draaivoetbesturing
13
DIGITAL AUDIO LINK - Surround-audio-uitgangen (digitaal) – (RJ45)
14
HEADPHONE - Hoofdtelefoonaansluiting
Stekkerbus 3,5 mm – Hoofdtelefoon 32–200 Ohm
15
HDMI 3 - HDMI-ingang 3
(2
HDMI – Digital Video IN/Audio IN
16
AUDIO OUT - Audio-uitgang (analoog) L/R – ( Stekkerbus 3,5 mm)
17
RS-232C - Seriële interface
(1
– (RJ12)
18
AV - Micro-AV-bus
(1
Audio/Video IN met Scart-adapter: Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
Audio/Video IN met VGA-adapter:
PC/STB videosignaal
Component (YPbPr)
L/R
19
COMMON INTERFACE - CI-Slot 1 (Standaard V1.3)
20
COMMON INTERFACE - CI-Slot 2 (Standaard V1.3)
21
HDMI 4 - HDMI-ingang 4
(2
HDMI – Digital Video IN/Audio IN
22
USB - USB-aansluiting
USB Type A – USB 2.0 (max. 500mA)
23
USB - USB-aansluiting
USB Type A – USB 2.0 (max. 500mA)
(1
Adapterset is als accessoire bij uw speciaalzaak verkrijgbaar.
(2
Let er voor het aansluiten van een extern apparaat op, dat de afzonderlijke HDMI-aansluitingen verschillende signalen kunnen verwerken, zie Online Gebruikershandboek,
hoofdstuk Technische gegevens, paragraaf bild (toestelgeneriek) – Signalen via HDMI/AV (PC IN).
