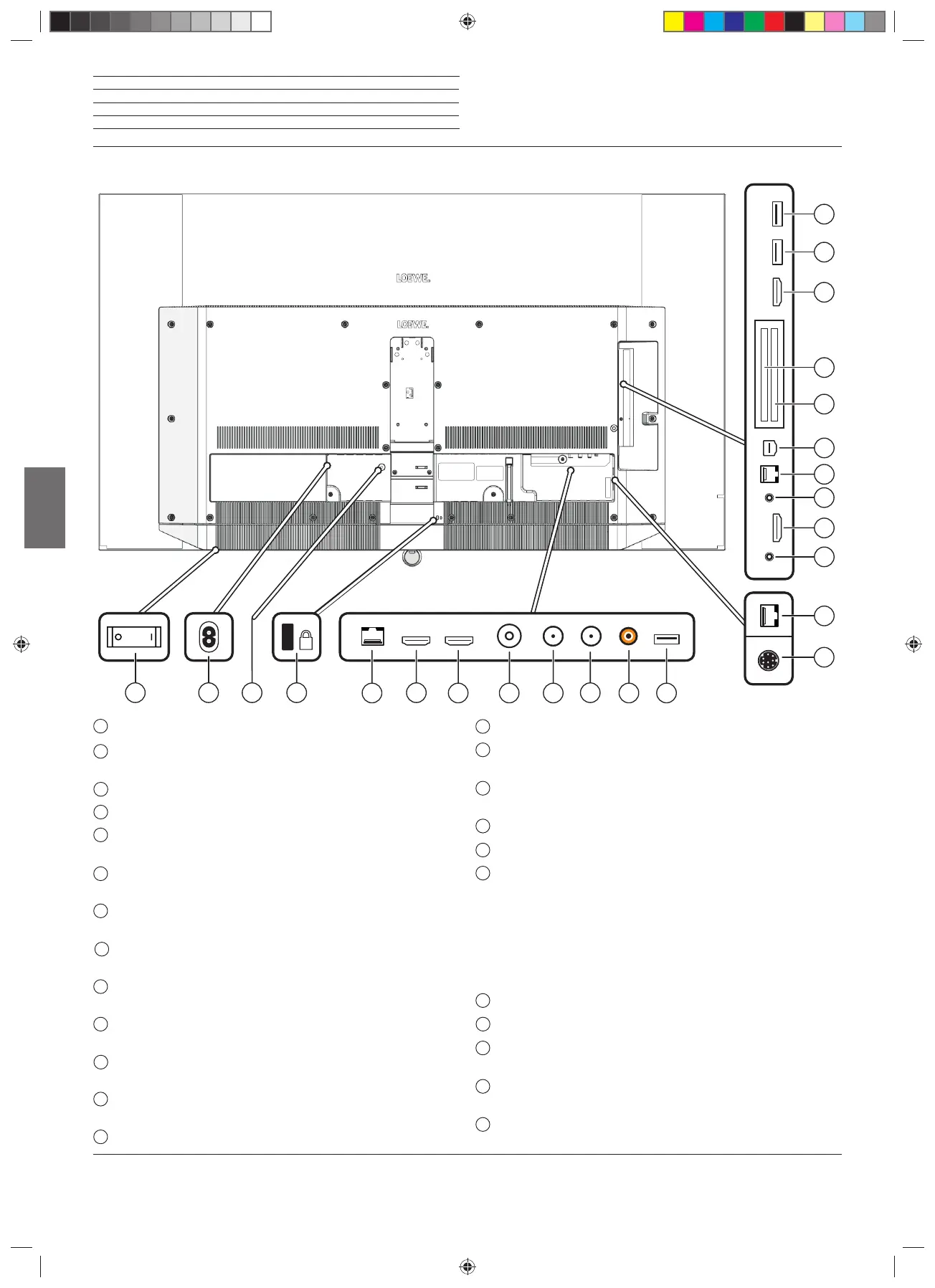

Posisjon og funksjon av terminalene

Terminalene.

1
Nettbryter
2
AC IN strømtilkobling
Stikkontakt – 220-240 V ~ 50/60 Hz
X
Transportsikringsenhet for kinematikk (vennligst fjern skruen)
3
Plass til Kensington-lås
4
LAN nettverkstilkobling
RJ-45 – Ethernet/Fast Ethernet
5
HDMI 1 ARC – HDMI-inngang 1
(2
(med Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
6
HDMI 2 – HDMI-inngang 2
(2
HDMI – Digital Video IN/Audio IN/OUT
7
ANT TV – Antenne analog/Kabel analog / DVB-T/T2 / DVB-C
IEC-kontakt – 75 Ohm / 5 V / 80 mA
8
ANT SAT 1 – Satellittantenne (Sat-Tuner 1) DVB-S/S2
F-kontakt – 75 Ohm / 13/18 V / 500 mA
9
ANT SAT 2 – Satellittantenne (Sat-Tuner 2) DVB-S/S2
F-kontakt – 75 Ohm / 13/18 V / 500 mA
10
SPDIF OUT lydutgang (digital)
Cinch-kontakt (oransje)
11
USB 3.0 – USB-tilkobling
USB Type A – USB 3.0 (max. 900 mA)
12
MOTOR UNIT – Roterende stativkontroll
13
DIGITAL AUDIO LINK – Surround-lydutgang (digital) – (RJ45)
14
HEADPHONE – Tilkobling av hodetelefoner
Kontakt 3,5 mm – Hodetelefon 32–200 Ohm
15
HDMI 3 – HDMI-inngang 3
(2
HDMI – Digital Video IN/Audio IN/OUT
16
AUDIO OUT – Lydutgang (analog) L/R – ( Kontakt 3,5 mm)
17
RS-232C – Serielt grensesnitt
(1
– (RJ12)
18
AV – Mikro-AV-kontakt
(1
Audio/Video IN med Scart-adapter: Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
Audio/Video IN med VGA-adapter:
PC/STB-bildesignal
Component (YPbPr)
L/R
19
COMMON INTERFACE – CI-Slot 1 (Standard V1.3)
20
COMMON INTERFACE – CI-Slot 2 (Standard V1.3)
21
HDMI 4 – HDMI-inngang 4
(2
HDMI – Digital Video IN/Audio IN
22
USB – USB-tilkobling
USB Type A – USB 2.0 (max. 500 mA)
23
USB – USB-tilkobling
USB Type A – USB 2.0 (max. 500 mA)
(1
Adapter kan kjøpes som tilbehør hos en forhandler.
(2
Før du kobler til en ekstern enhet, må du være oppmerksom på at de enkelte HDMI-tilkoblingene kan behandle forskjellige signaler, se Online User handbook på engelsk,
kapittel Technical data, punkt bild (across sets) – Signals via HDMI/AV (PC IN).
K
4
5
7
8
6
11
2
3
X
9
10
12
13
16
20
19
17
18
14
15
21
22
23
1
