Loewe bild 7.77 - Anschlüsse Geräterückseite

Loewe bild 7
Betriebsanleitung 2
deutsch
6
deutsch

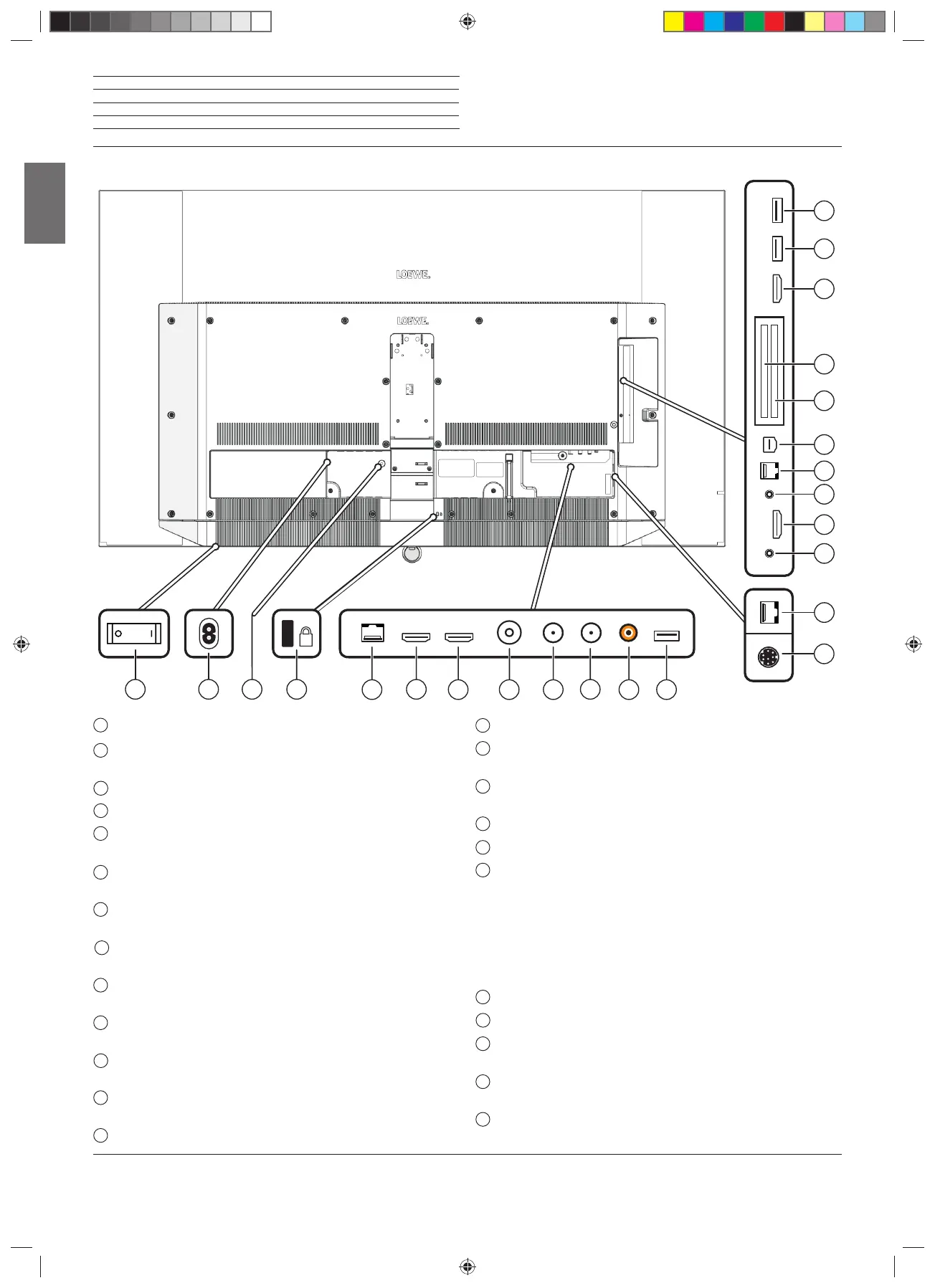

Position und Funktion der Anschlüsse

Anschlüsse Geräterückseite

1
Netzschalter
2
AC IN - Netzanschluss
Netzbuchse – 220-240 V ~ 50 / 60 Hz
X
Transportsicherung für Kinematik (Schraube bitte entfernen)
3
Aufnahme für Kensington-Schloss
4
LAN - Netzwerkanschluss
RJ-45 – Ethernet / Fast Ethernet
5
HDMI 1 ARC - HDMI-Eingang 1
(2
(mit Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
6
HDMI 2 - HDMI-Eingang 2
(2
HDMI – Digital Video IN/Audio IN
7
ANT TV - Antenne analog/Kabel analog / DVB-T/T2 / DVB-C
IEC-Buchse – 75 Ohm / 5 V / 80mA
8
ANT SAT 1 - Satellitenantenne (Sat-Tuner 1) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
9
ANT SAT 2 - Satellitenantenne (Sat-Tuner 2) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
10
SPDIF OUT - Tonausgang (digital)
Cinch-Buchse (orange)
11
USB 3.0 - USB-Anschluss
USB Typ A – USB 3.0 (max. 900mA)
12
MOTOR UNIT - Anschluss für einen motorischen Drehfuß
13
DIGITAL AUDIO LINK - Surround-Tonausgänge (digital) – (RJ45)
14
HEADPHONE - Kopfhöreranschluss
Klinke 3,5 mm – Kopfhörer 32–200 Ohm
15
HDMI 3 - HDMI-Eingang 3
(2
HDMI – Digital Video IN/Audio IN
16
AUDIO OUT - Tonausgang (analog) L/R – ( Klinke 3,5 mm)
17
RS-232C - Serielle Schnittstelle
(1
– (RJ12)
18
AV - Micro-AV-Buchse
(1
Audio/Video IN mit Scart-Adapter: Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
Audio/Video IN mit VGA-Adapter:
PC/STB-Bildsignal
Component (YPbPr)
L/R
19
COMMON INTERFACE - CI-Slot 1 (Standard V1.3)
20
COMMON INTERFACE - CI-Slot 2 (Standard V1.3)
21
HDMI 4 - HDMI-Eingang 4
(2
HDMI – Digital Video IN/Audio IN
22
USB - USB-Anschluss
USB Typ A – USB 2.0 (max. 500mA)
23
USB - USB-Anschluss
USB Typ A – USB 2.0 (max. 500mA)
K
4
5
7
8
6
11
2
3
X
9
10
12
13
16
20
19
17
18
14
15
21
22
23
1
(1
Adapter als Zubehör bei Ihrem Fachhändler erhältlich.
(2
Vor dem Anschluss eines externen Gerätes beachten Sie bitte, dass die einzelnen HDMI-Anschlüsse verschiedene Signale verarbeiten können, siehe Online
Benutzerhandbuch, Kapitel Technische Daten, Abschnitt bild (Geräteübergreifend) – Signale über HDMI/AV (PC IN).
