Loewe bild 7.77 - Terminaalien

Loewe bild 7
Käyttöohje 2
70
suomi

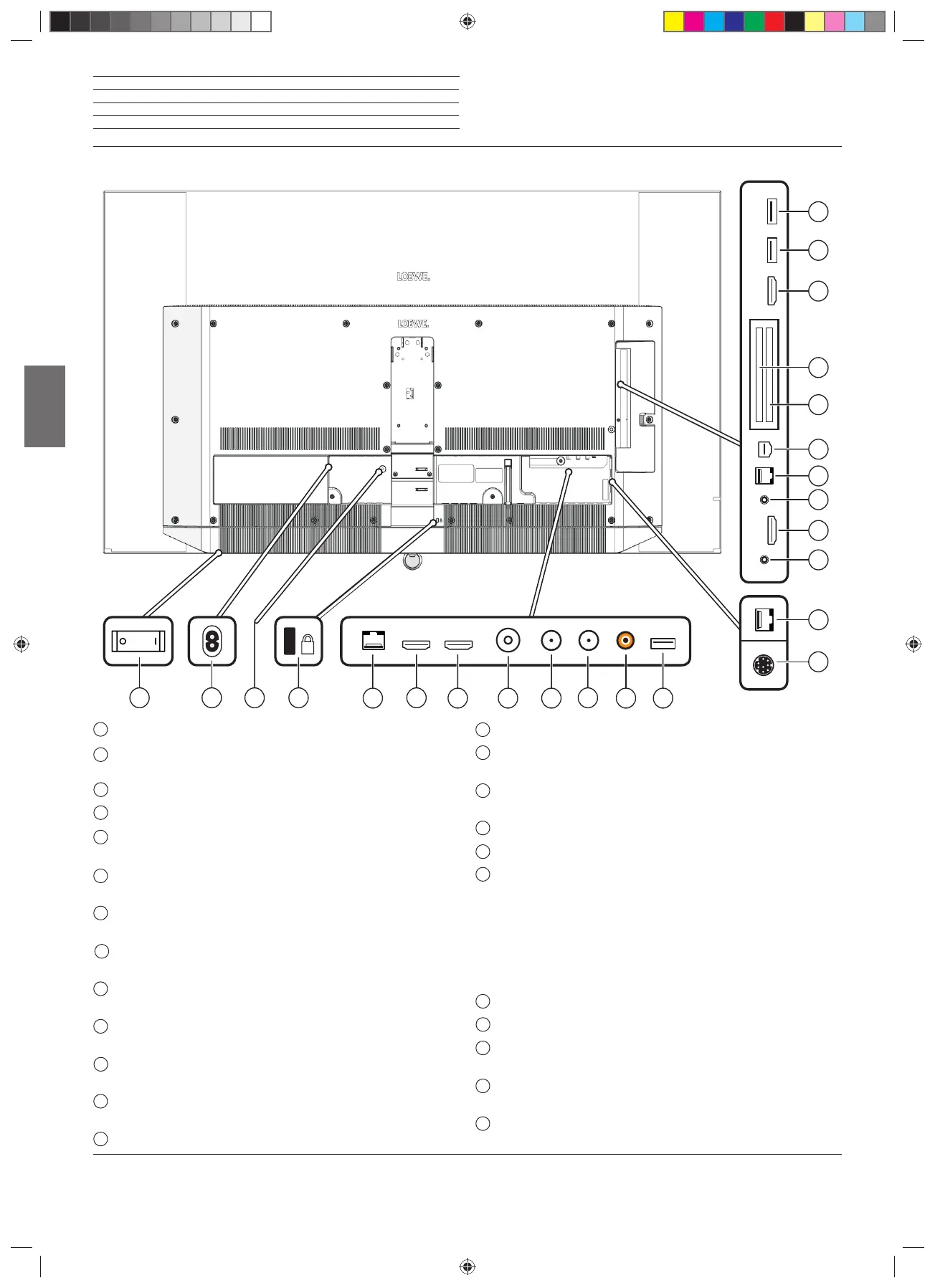

Asema ja toiminta terminaalien

Terminaalien

1
Virtakytkin
2
AC IN - Verkkoliitäntä
Verkkoliitäntä – 220-240 V ~ 50 / 60 Hz
X
Liikenneturvallisuuslaite kinematiikalle (irrota ruuvi)
3
Paikka Kensington-lukolle
4
LAN - Verkkoliitäntä
RJ-45 – Ethernet / Fast Ethernet
5
HDMI 1 ARC - HDMI-tulo 1
(2
(kanssa Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
6
HDMI 2 - HDMI-tulo 2
(2
HDMI – Digital Video IN/Audio IN
7
ANT TV - Antenni/kaapeli analoginen / DVB-T/T2 / DVB-C
IEC-liitäntä – 75 Ohm / 5 V / 80mA
8
ANT SAT 1 - Satelliittiantenni (Sat-viritin 1) DVB-S/S2
F-liitäntä – 75 Ohm / 13/18 V / 500mA
9
ANT SAT 2 - Satelliittiantenni (Sat-viritin 2) DVB-S/S2
F-liitäntä – 75 Ohm / 13/18 V / 500mA
10
SPDIF OUT - Äänilähtö (digitaalinen)
RCA-liitin (oranssi)
11
USB 3.0 - USB-liitäntä
USB tyyppi A – USB 3.0 (enint. 900mA)
12
MOTOR UNIT - Kääntyvän jalustan hallinta
13
DIGITAL AUDIO LINK - Surround-äänilähdöt (digitaalinen) – (RJ45)
14
HEADPHONE - Kuulokeliitäntä
Jakkiliitin 3,5 mm – Kuulokkeet 32-200 ohmia
15
HDMI 3 - HDMI-tulo 3
(2
HDMI– Digital Video IN/Audio IN
16
AUDIO OUT - Äänilähtö (analoginen) L/R – ( Jakkiliitin 3,5 mm)
17
RS-232C - Sarjaliitäntä
(1
– (RJ12)
18
AV - Micro-AV-liitäntä
(1
Audio/video IN Scart-adapterilla: Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
Audio/video IN VGA-adapterilla: PC/STB-kuvasignaali
Component (YPbPr)
L/R
19
COMMON INTERFACE - CI-paikka 1 (vakio V1.3)
20
COMMON INTERFACE - CI-paikka 2 (vakio V1.3)
21
HDMI 4 - HDMI-tulo 4
(2
HDMI – Digital Video IN/Audio IN
22
USB - USB-liitäntä
USB tyyppi A – USB 2.0 (enint. 500mA)
23
USB - USB-liitäntä
USB tyyppi A – USB 2.0 (enint. 500mA)
(1
Adapteri saatavana lisävarusteena jälleenmyyjältä.
(2
Ennen ulkoisen laitteen yhdistämistä, tarkasta, että yksittäiset HDMI-liitännät voivat käsitellä erilaisia signaaleja, katso sähköinen käyttäjän käsikirja englanniksi, luku
Technical data, osan bild (across sets) – Signals via HDMI/AV (PC IN) kautta.
K
4
5
7
8
6
11
2
3
X
9
10
12
13
16
20
19
17
18
14
15
21
22
23
1
