Loewe bild 7
Driftsvejledning 2
54
dansk

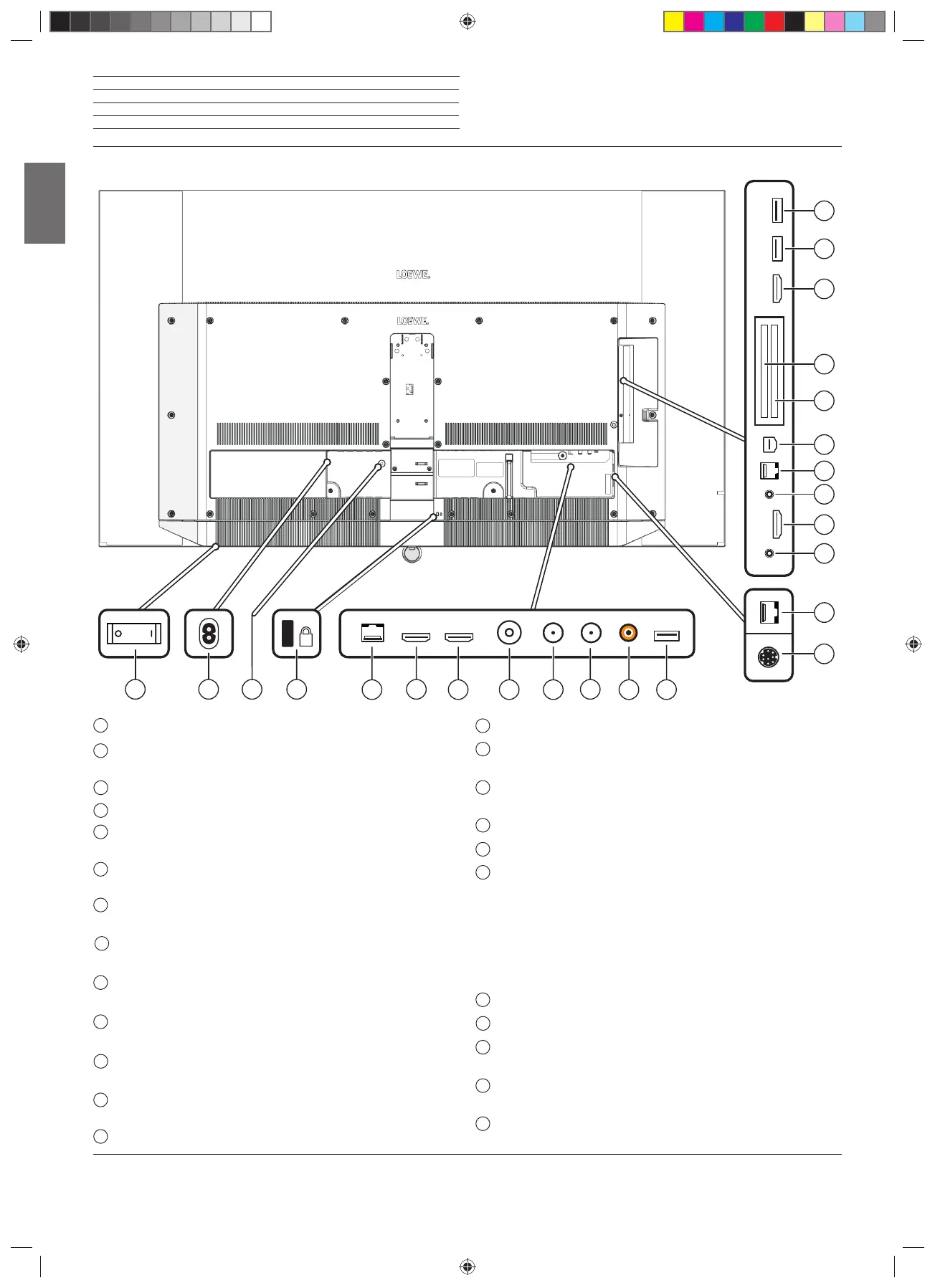

Placering og funktion af terminalerne

Terminalerne

1
Hovedkontakt
2
AC IN - Nettilslutning
Netbøsning – 220-240 V ~ 50 / 60 Hz
X
Transportsikringsanordning til kinematik (fjern skruen)
3
Plads til Kensington-lås
4
LAN - Netværksforbindelse
RJ-45 – Ethernet / Fast Ethernet
5
HDMI 1 ARC - HDMI-indgang 1
(2
(med Audio Return Channel)
HDMI – Digital Video IN/Audio IN/OUT
6
HDMI 2 - HDMI-indgang 2
(2
HDMI – Digital Video IN/Audio IN
7
ANT TV - Antenne analog/Kabel analog / DVB-T/T2 / DVB-C
IEC-bøsning – 75 Ohm / 5 V / 80mA
8
ANT SAT 1 - Satellitantenne (Sat-Tuner 1) DVB-S/S2
F-bøsning – 75 Ohm / 13/18 V / 500mA
9
ANT SAT 2 - Satellitantenne (Sat-Tuner 2) DVB-S/S2
F-bøsning – 75 Ohm / 13/18 V / 500mA
10
SPDIF OUT - Lydudgang (digitale)
Cinch-stik (orange)
11
USB 3.0 - USB-port
USB type A – USB 3.0 (maks. 900mA)
12
MOTOR UNIT - tilslutning af motordrejefod
13
DIGITAL AUDIO LINK - Surroundlydudgange (digitale) – (RJ45)
14
HEADPHONE - Hovedtelefontilslutning
3,5 mm jack – Høretelefon 32–200 ohm
15
HDMI 3 - HDMI-indgang 3
(2
HDMI– Digital Video IN/Audio IN
16
AUDIO OUT - Lydudgang analog L/R – ( 3,5 mm jack)
17
RS-232C - Serielt interface
(1
– (RJ12)
18
AV - Micro-AV-bøsning
(1
Audio/Video IN med Scart-adapter: Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
Audio/Video IN med VGA-adapter: PC/STB-billedsignal
Component (YPbPr)
L/R
19
COMMON INTERFACE - CI-slot 1 (Standard V1.3)
20
COMMON INTERFACE - CI-slot 2 (Standard V1.3)
21
HDMI 4 - HDMI-indgang 4
(2
HDMI – Digital Video IN/Audio IN
22
USB - USB-port
USB type A – USB 2.0 (maks. 500mA)
23
USB - USB-port
USB type A – USB 2.0 (maks. 500mA)
(1
Adapter kan fås som tilbehør-hos din specialbutik.
(2
Når du skal tilslutte en ekstern enhed, skal du være opmærksom på, at de enkelte HDMI-tilslutninger bearbejder forskellige typer signaler - se online-User handbook på
engelsk, kapitlet Technical data, afsnittet bild (across sets) - Signals via HDMI/AV (PC IN).
K
4
5
7
8
6
11
2
3
X
9
10
12
13
16
20
19
17
18
14
15
21
22
23
1
