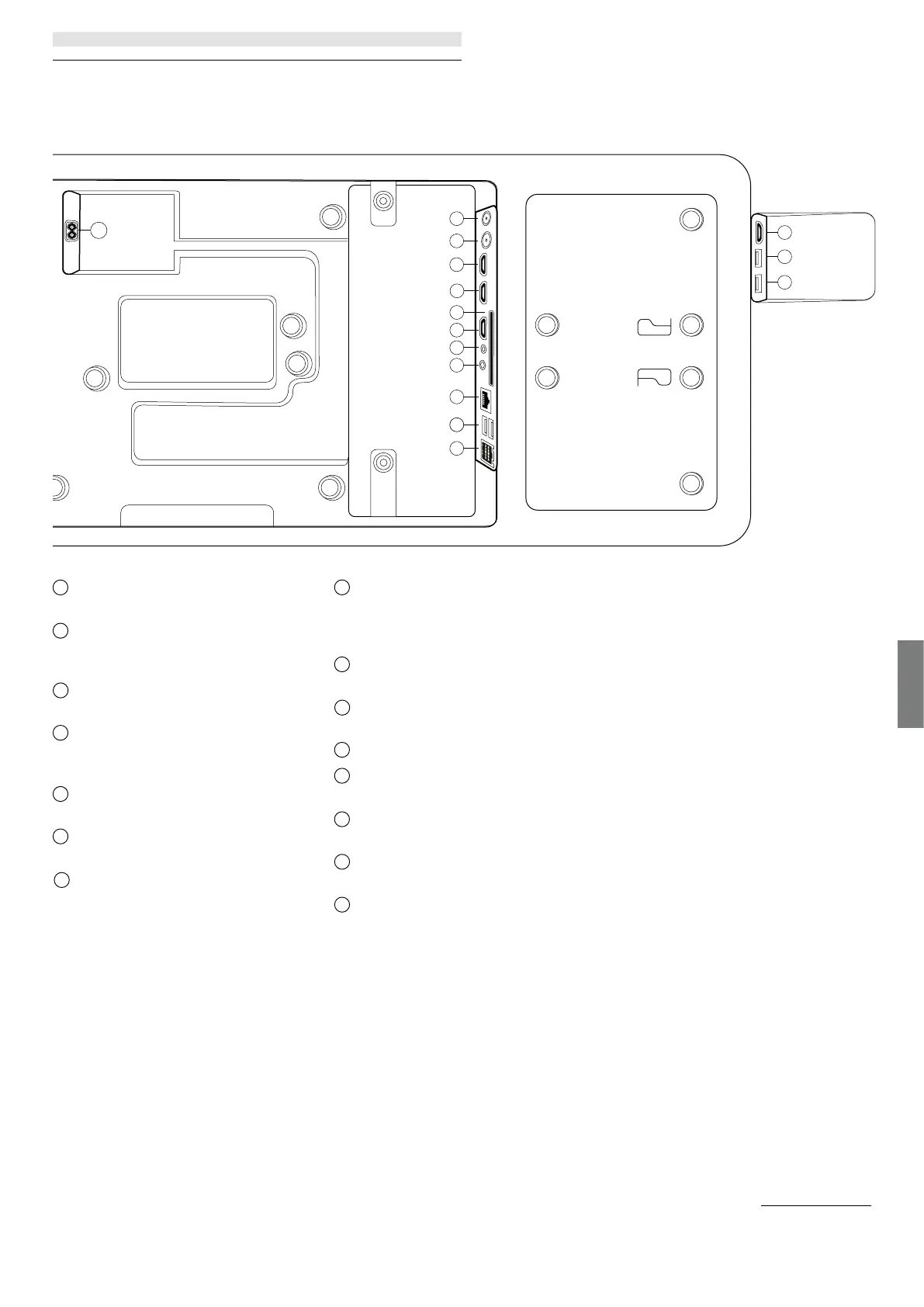

Posição e funcionamento das ligações
14
13
12
1
2
3
4
5
6
7
8
9
10
11
15
1
ANT SAT - Antena de satélite DVB-S/S2 HD
Tomada F – 75 Ohm / 13/18 V / 500mA
2
ANT TV - Terrestre/cabo analógica /
DVB-T/T2/C HD Tomada IEC – 75 Ohm / 5 V
/ 80mA
3
HDMI 3 - Entrada HDMI 3
HDMI – Digital Video IN/Audio IN
4
HDMI 2 - Entrada HDMI 2
(com Audio Return Channel ativado)
HDMI – Digital Video IN/Audio IN/OUT
5
COMMON INTERFACE -Ranhura CI
(padrão V1.4)
6
HDMI 1 - Entrada HDMI 1
HDMI – Digital Video IN/Audio IN
7
SERVIÇO
8
AUDIO OUT/TOSLINK - Saída de áudio
(analógico/digital)
(1
Tomada 3,5 mm (analógica) L/R
Mini TOSLINK (digital)
9
LAN - Ligação à rede
RJ-45 – Ethernet / Ethernet rápida
10
2x USB 2.0 - Ligação USB
USB tipo A – USB 2.0 (máx. 500mA)
11
klang bar i
12
HDMI 4 - Entrada HDMI 4
HDMI – Digital Video IN/Audio IN
13
USB 3.0 - Ligação USB
USB tipo A – USB 3.0 (máx. 1000mA)
14
USB 3.0 - Ligação USB
USB tipo A – USB 3.0 (máx. 1000mA)
15
AC IN - Ligação principal
Tomada elétrica principal - 220-240 V - 50 /
60 Hz
Posição e funcionamento das ligações
1)
Os sinais de saída analógico e digital do conector AUDIO OUT não podem ser usados em simultâneo.
