Loewe bild i.65 dr+ set - Position und Funktion der Anschlüsse

6
deutsch

Loewe bild i | Benutzerhandbuch (Teil 2 von 2)

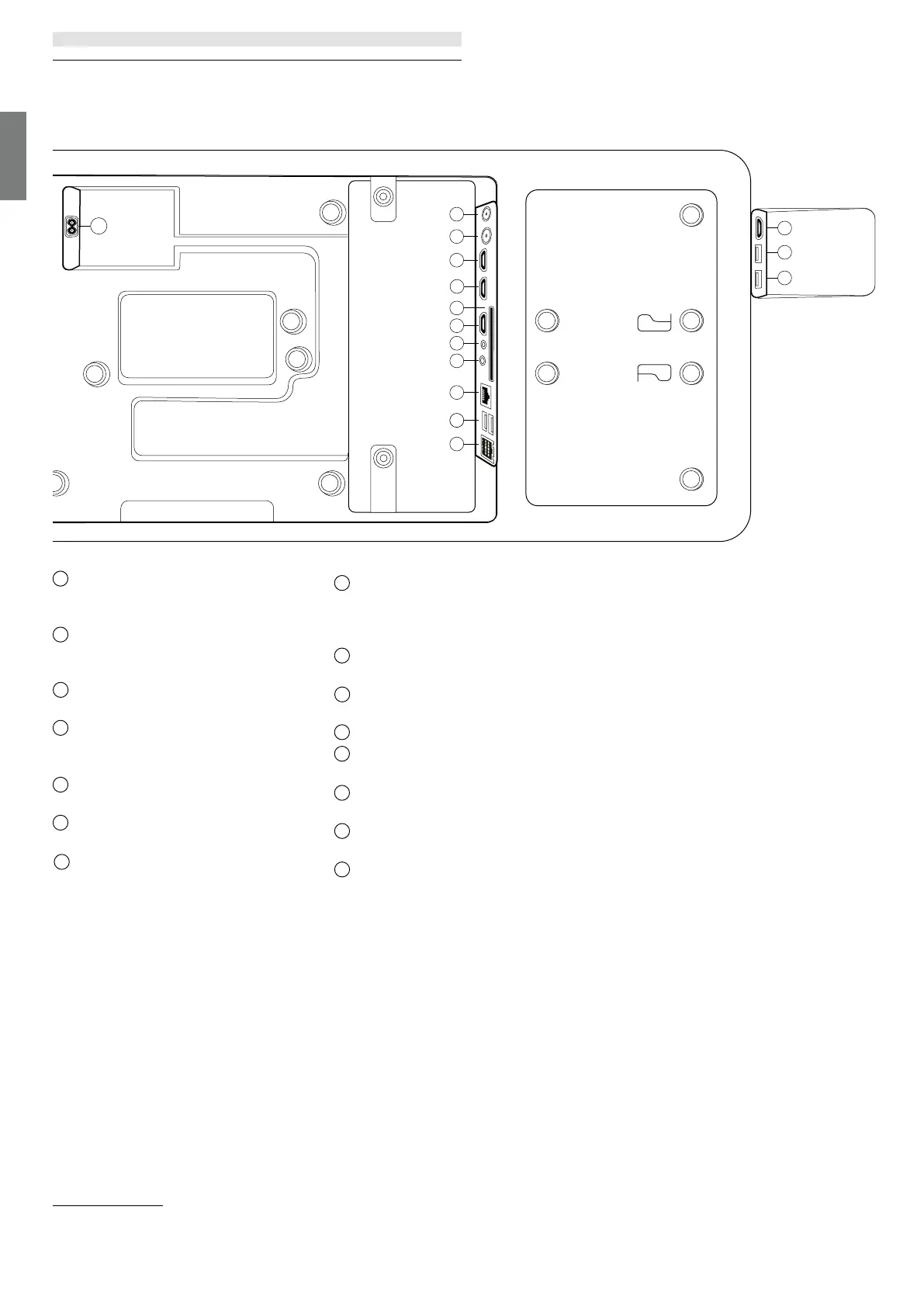

Position und Funktion der Anschlüsse
14
13
12
1
2
3
4
5
6
7
8
9
10
11
15
1
ANT SAT – Satellitenantenne
DVB-S/S2 HD
F-Buchse – 75 Ohm / 13/18 V / 500 mA
2
ANT TV – Terrestrisch/Kabel
analog / DVB-T/T2/C HD
IEC-Buchse – 75 Ohm / 5 V / 80 mA
3
HDMI 3 – HDMI-Eingang 3
HDMI – Digital Video IN/Audio IN
4
HDMI 2 – HDMI-Eingang 2
(mit enhanced Audio Return Channel)
HDMI – Digital Video IN / Audio IN / OUT
5
COMMON INTERFACE – CI-Schacht
(Standard V1.4)
6
HDMI 1 – HDMI-Eingang 1
HDMI – Digital Video IN / Audio IN
7
SERVICE
8
AUDIO OUT/TOSLINK – Audioausgang
(analog/digital)
(1
Klinke 3,5 mm (analog) L/R
Mini-TOSLINK (digital)
9
LAN – Netzwerkverbindung
RJ-45 – Ethernet / Schnelles Ethernet
10
2x USB 2.0 – USB-Anschluss
USB Typ A – USB 2.0 (max. 500 mA)
11
klang bar i
12
HDMI 4 – HDMI-Eingang 4
HDMI – Digital Video IN / Audio IN
13
USB 3.0 – USB-Anschluss
USB Typ A – USB 3.0 (max. 1000 mA)
14
USB 3.0 – USB-Anschluss
USB Typ A – USB 3.0 (max. 1000 mA)
15
AC IN – Netzanschluss
Netzsteckdose – 220-240 V – 50 / 60 Hz
Position und Funktion der Anschlüsse
1)
Das analoge oder digitale Ausgangssignal am AUDIO-OUT-Anschluss kann nicht gleichzeitig verwendet werden.
