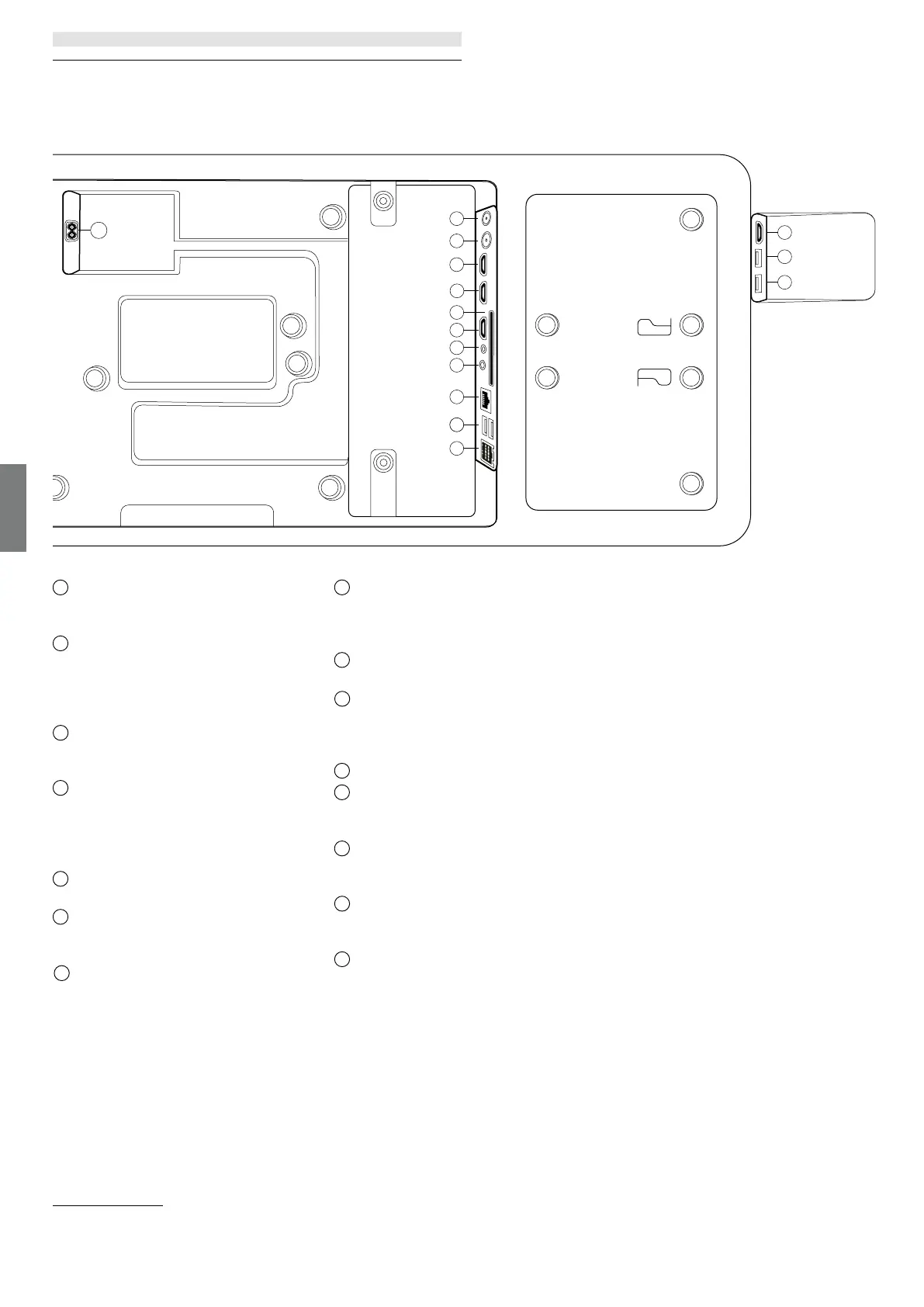

Położenie i funkcje gniazd podłączeniowych
14
13
12
1
2
3
4
5
6
7
8
9
10
11
15
1
ANT SAT – gniazdo do podłączenia anteny
satelitarnej DVB-S/S2 HD
Gniazdo F – 75 omów, 13/18 V, 500 mA
2
ANT TV – gniazdo do podłączenia prze-
wodu antenowego telewizji naziemnej /
analogowej telewizji kablowej / DVB-T/T2/C
HD
Gniazdo IEC – 75 omów, 5 V, 80 mA
3
HDMI 3 – gniazdo wejściowe HDMI 3
Gniazdo HDMI – cyfrowe wejście wideo,
wejście audio
4
HDMI 2 – gniazdo wejściowe HDMI 2
(obsługa u lepszonego kanału z wrotnego
a udio (ARC))
Gniazdo HDMI – cyfrowe wejście wideo,
wejście/wyjście audio
5
COMMON INTERFACE – gniazdo CI
(standard V1.4)
6
HDMI 1 – gniazdo wejściowe HDMI 1
Gniazdo HDMI – cyfrowe wejście wideo,
wejście audio
7
SERVICE
8
AUDIO OUT/TOSLINK – gniazdo wyjścio-
we audio (analogowe/cyfrowe)
(1
Gniazdo 3,5 mm (analogowe) L/P
Gniazdo Mini TOSLINK (cyfrowe)
9
LAN – gniazdo do podłączenia sieciowego
RJ-45 – Ethernet/Fast Ethernet
10
2x USB 2.0 – gniazda do podłączenia
pamięci USB
Pamięć USB typu A – USB 2.0 (maks. 500
mA)
11
klang bar i
12
HDMI 4 – gniazdo wejściowe HDMI 4
Gniazdo HDMI – cyfrowe wejście wideo,
wejście audio
13
USB 3.0 – gniazdo do podłączenia pa-
mięci USB Pamięć USB typu A – USB 3.0
(maks. 1000 mA)
14
USB 3.0 – gniazdo do podłączenia pa-
mięci USB Pamięć USB typu A – USB 3.0
(maks. 1000 mA)
15
AC IN – gniazdo do podłączenia przewodu
zasilającego
Gniazdo elektryczne: 220–240 V~, 50/60
Hz
