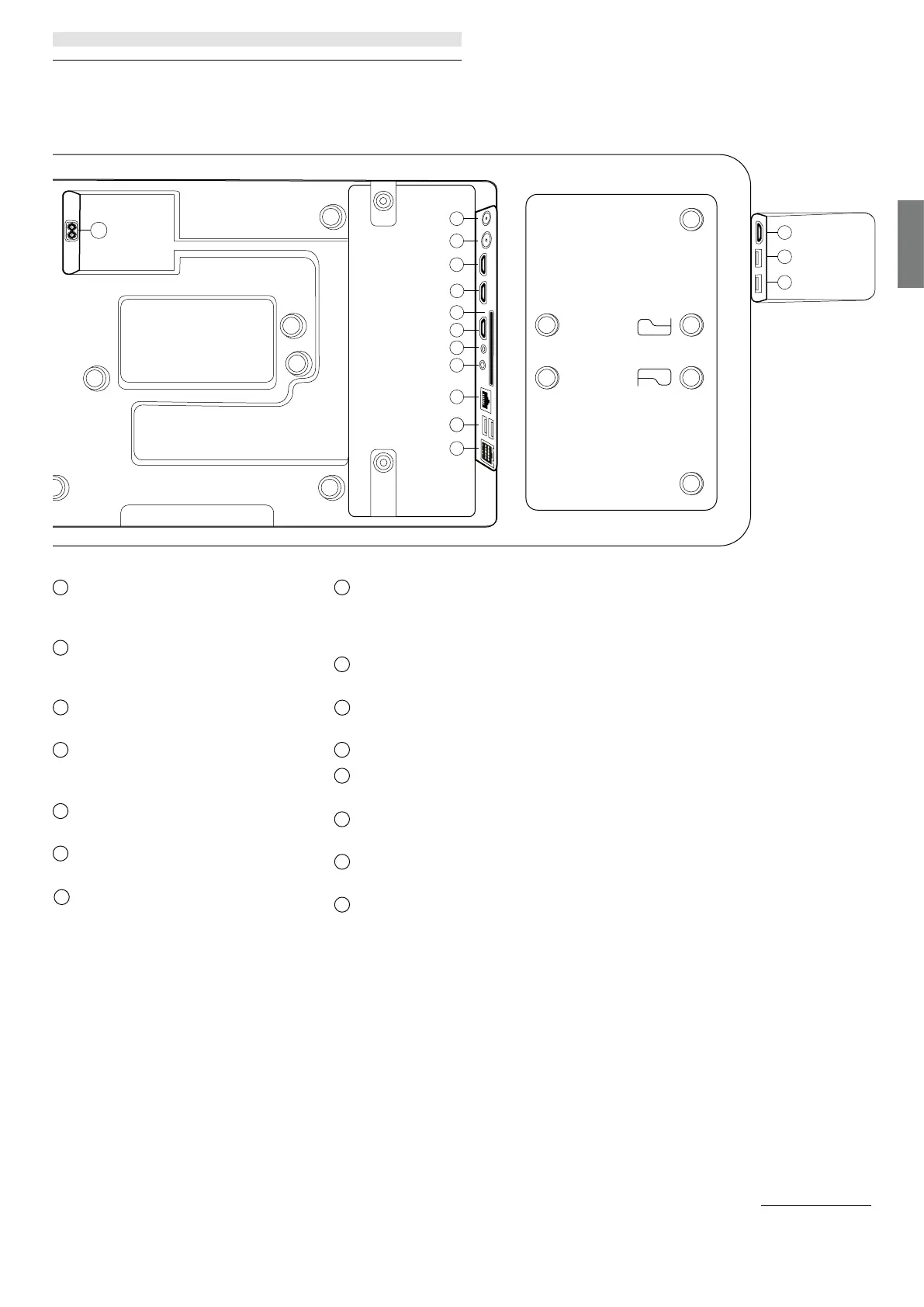

Position och funktion för anslutningarna
14
13
12
1
2
3
4
5
6
7
8
9
10
11
15
1
ANT SAT - Satellitantenn
DVB-S/S2 HD
F uttag – 75 Ohm / 13/18 V / 500mA
2
ANT TV - Markbunden/kabel
analog / DVB-T/T2 /C HD
IEC uttag - 75 Ohm / 5 V / 80 mA
3
HDMI 3 - HDMI ingång 3
HDMI – Digital Video IN/Audio IN
4
HDMI 2 - HDMI ingång 2
(med förstärkt Audio Return Channel)
HDMI – Digital Video IN/Audio IN/UT
5
VANLIGT GRÄNSSNITT -CI uttag
(standard V1.4)
6
HDMI 1 - HDMI ingång 1
HDMI – Digital Video IN/Audio IN
7
SERVICE
8
AUDIO UT/TOSLINK - Ljudutgång
(analog/digital)
(1
uttag 3,5 mm (analog) L/R
Mini TOSLINK (digital)
9
LAN - Nätverksanslutning
RJ-45 – Ethernet / Fast Ethernet
10
2x USB 2.0 - USB-anslutning
USB typ A – USB 2.0 (max. 500mA)
11
klang bar i
12
HDMI 4 - HDMI ingång 4
HDMI – Digital Video IN/Audio IN
13
2x USB 3.0 - USB-anslutning
USB typ A – USB 3.0 (max. 1000mA)
14
USB 3.0 - USB-anslutning
USB typ A – USB 3.0 (max. 1000mA)
15
AC IN - Nätanslutning
Nätuttag - 220-240 V - 50 / 60 Hz
Position och funktion för anslutningarna
1)
Den analoga eller digitala utsignalen på AUDIO UT-anslutningen kan inte användas samtidigt.
