Loewe bild i | Uživatelský manuál (část 2 ze 2)

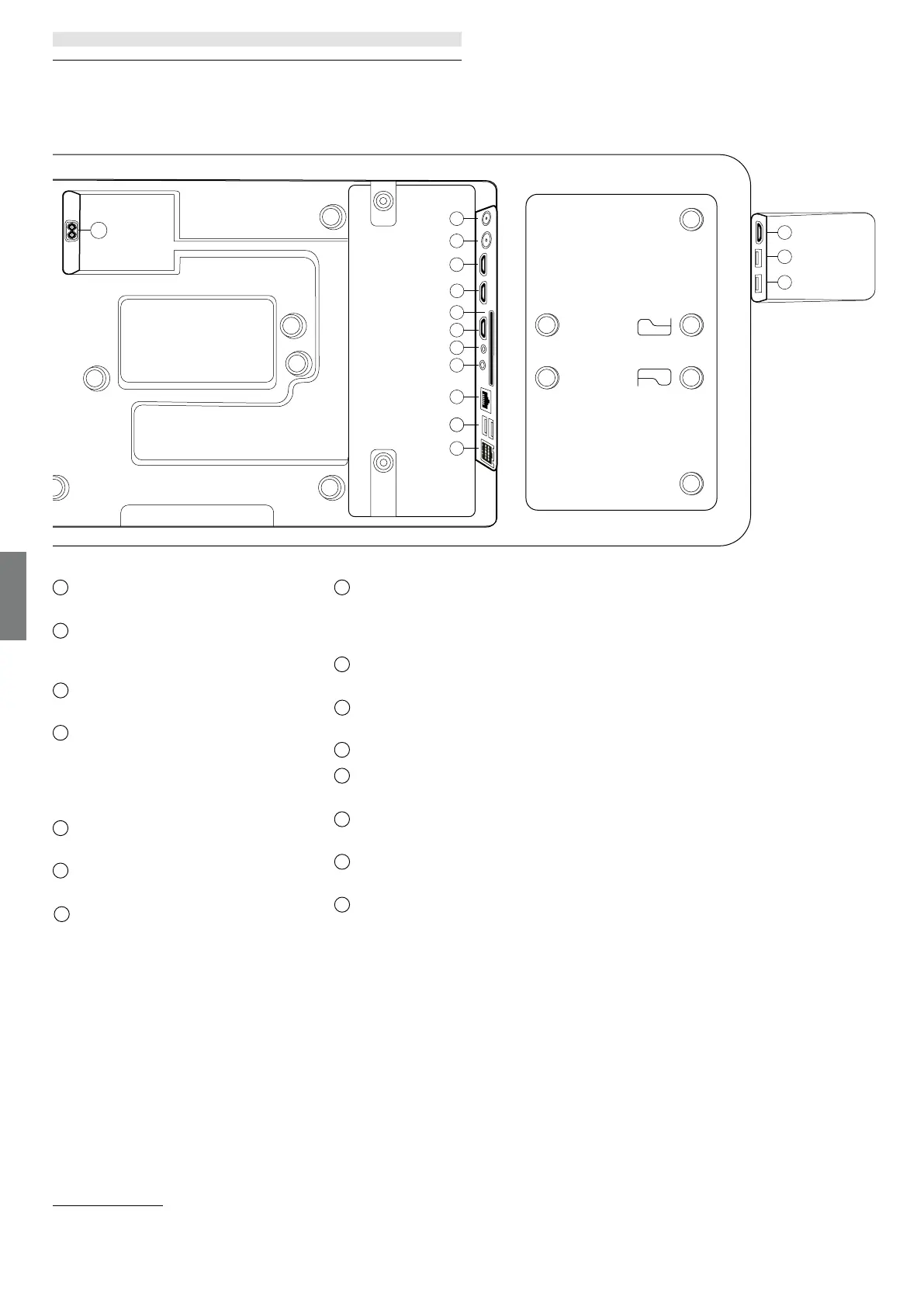

Poloha a funkce zapojení
14
13
12
1
2
3
4
5
6
7
8
9
10
11
15
1
ANT SAT 1 – Satelitní anténa DVB-S/S2 HD
Zásuvka F – 75 Ohm / 13/18 V / 500 mA
2
ANT TV - Pozemní/kabelová analogová /
DVB-T/T2/C HD
IEC zástrčka – 75 Ohm / 5 V / 80mA
3
HDMI 3 – HDMI vstup 3
HDMI – Digital Video VSTUP/Audio VSTUP
4
HDMI 2 - HDMI vstup 2
(s vylepšeným ARC (eARC – zpětný au-
diokanál))
HDMI – digitální video VSTUP / audio
VSTUP/VÝSTUP
5
SPOLEČNÉ ROZHRANÍ -CI port
(standardní V1.4)
6
HDMI 1 – HDMI vstup 1
HDMI – Digitální Video VSTUP/Audio VSTUP
7
SERVIS
8
AUDIO VÝSTUP/TOSLINK – Audio výstup
(analogový/digitální)
(1
Konektor 3,5 mm (analogový) L/R
Mini TOSLINK (digitální)
9
LAN - Síťové připojení
RJ-45 – Ethernet / Rychlý ethernet
10
2x USB 2.0 – USB připojení
USB typ A – USB 2.0 (max. 500mA)
11
klang bar i
12
HDMI 4 – Vstup HDMI 4
HDMI – Digitální video VSTUP/Audio VSTUP
13
USB 3.0 – USB připojení
USB typ A – USB 3.0 (max. 1000mA)
14
USB 3.0 – USB připojení
USB typ A – USB 3.0 (max. 1000mA)
15
AC VSTUP – Síťové připojení
Síťová zásuvka – 220-240 V – 50 / 60 Hz
Poloha a funkce zapojení
1)
Analogový nebo digitální výstupní signál na konektoru VÝSTUP AUDIA nelze použít současně.
