V
annesahoihin liittyvät erityisturvaohjeet
Sammuta vannesaha aina ennen kuin poistat roskia pöydältä.
Pidä kädet ja sormet kaukana terästä.
Älä yritä koskaan sahata ilman sopivaa tukea kappaletta, jossa ei ole tasaista
pintaa. Pidä kappaletta aina tukevasti ja syötä sitä terälle keskinkertaisella
nopeudella. Sammuta kone aina, jos kappaletta on tarpeen ottaa taaksepäin
vajaan sahausjäljen korjaamiseksi. Säädä yläohjauskisko noin 5,1 mm (1/8”)
sahattavan kappaleen yläpuolelle. Tarkasta, että terä on oikean kokoinen ja
tyypiltään sahattavan kappaleen paksuudelle ja laadulle sopiva.
Varmista, että terän kireys ja ura on oikein säädetty.
Tee “relieffi”-sahauksia ennen pitkien kaarien sahausta.
Löysää terän kireyttä, kun sahaa ei aiota käyttää pidempään aikaan.
Käyttäjän vastuu/Takuu
Tämä kone toimii mukana toimitetuissa ohjeissa kuvatulla tavalla. Kone
on tarkastettava säännöllisesti. Vioittuneita varusteita (sähköjohto mukaan
lukien) ei saa käyttää. Puuttuvat, rikkoutuneet, selvästi kuluneet, vääntyneet
tai likaantuneet osat on korvattava/vaihdettava välittömästi. Jos yllä mainit-
tua korjausta tai vaihtamista tarvitaan, suosittelemme ainoastaan alkuper-
äisten varaosien käyttämistä ja korjausten teettämistä vain ammattitaitoisella
henkilöllä. Tätä konetta, tai sen osia, ei saa muuttaa perusrakenteeltaan.
Koneen käyttäjä on itse vastuussa vioista, jotka aiheutuvat koneen virheel-
lisestä käytöstä tai perusrakenteen kielletystä muuttamisesta, virheellisestä
kunnossapidosta, vahingosta tai virheellisesti korjauksesta, jonka on suorit-
tanut muu kuin ammattitaitoinen henkilö. Tämän koneen takuun piiriin
kuuluvat vaateet, jotka ovat seurausta virheellisestä rakenteesta tai johtuvat
perusmateriaalien vaurioitumisesta ja jotka eivät ole, suoraan tai epäsuorasti,
seurausta koneen virheellisestä käytöstä tai väärinkäytöstä. Takuun voimassa
olo edellyttää myös, että takuuvaade ilmoitetaan ensin sille myyjälle, jolta
kone on alun perin ostettu. Vialliset osat tai varusteet on mahdollisesti
palautettava myyjälle sopivasti pakattuna ja rahti ennakkoon maksettuna.
Sisältö
1.0 Opi tuntemaan vannesahasi
25
2.0 Määritys 25
3.0 Kokoaminen 25
4.0 Säätäminen 26
5.0 Käyttäminen 28
6.0 Huoltaminen 28
7.0 Kytkentäkaavio 28
8.0 Vianmääritys 29
Osien luettelo 92
EU vaatimustenvastaavaisuusilmoitus 95
SUOMI

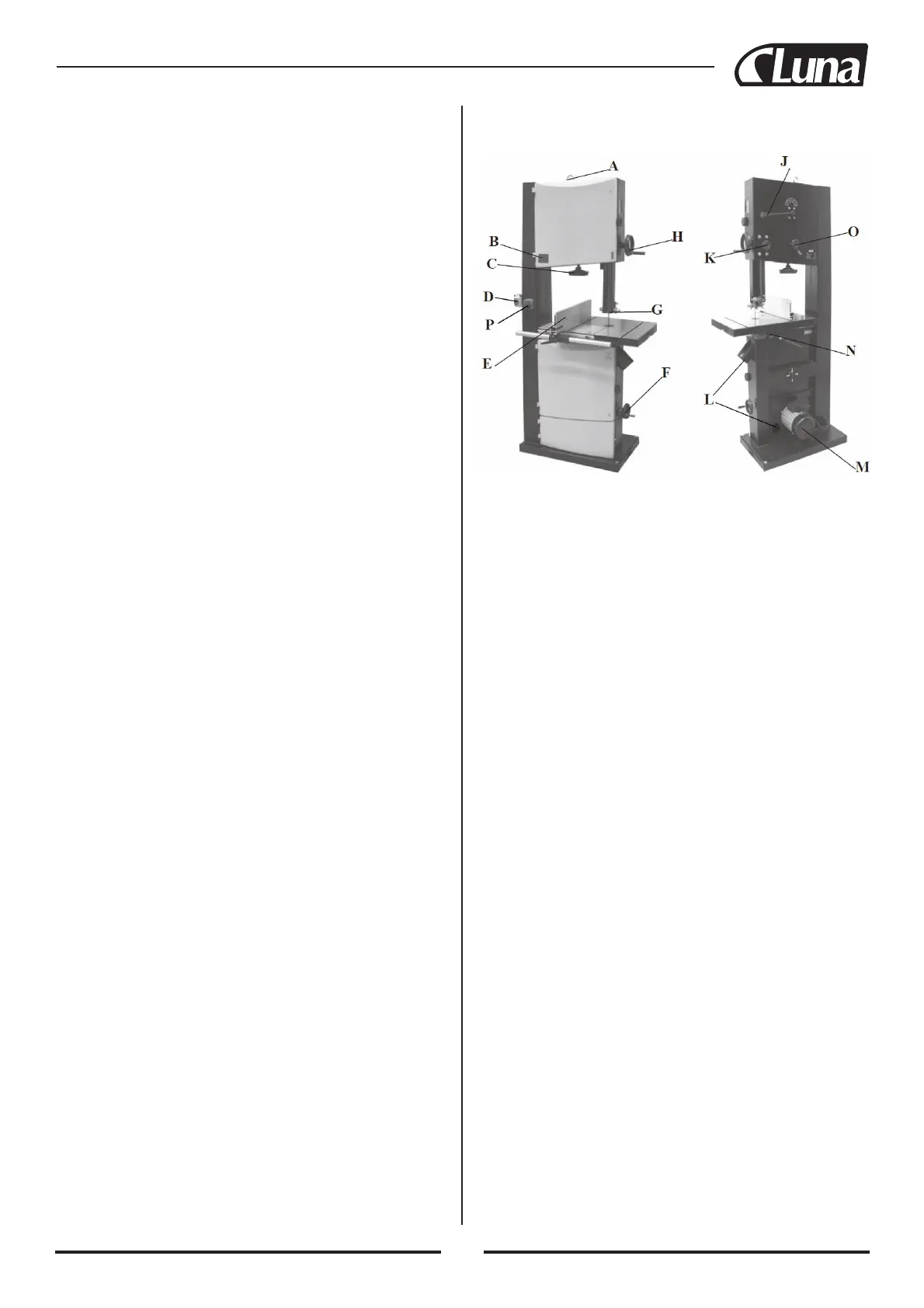

1.0 Opi tuntemaan vannesahasi
A. Nostorengas
B. Jännityksen ilmaisimen ikkuna
C. T
erän kiristyspyörä
D. Kytkinyksikkö
E. Ohjain
F. Hihnankiristimen ja nopeusvaihdon käsipyörä
G. Terän ohjain
H. Noston ja laskun käsipyörä
J. Terän kiristinepäkeskon kahva
K. Noston ja laskun lukitusnuppi
L. 100 mm pölynpoistoaukko
M. Moottori
N. Pöydän kallistuksen nuppi
O. Terän ohjauksen nuppi
2.0 Määritys
Art. Nr 20005-0102
Luna BBS 500
Suurin leikkaussyvyys: 285 mm
Nielun leveys: 465 mm
Sahanterän pituus: 3 607 mm
Sahanterän leveys: 6 - 25 mm
Sahanterän kallistus:
Sahauspöydän koko: 630x480 mm
Sahanterän nopeus: 380 tai 820 m/min
Moottori: 2.0HP (Teho)
3.0 Kokoaminen
Kone toimitetaan osin koottuna. Seuraavat kohteet on koottava ennen käyt-
töä: työskentelypöytä, ohjain ja kampi.
V
AROITUS! Nosta vannesaha renkaasta (kuva 1) 2000 kg taljan avulla
sopivaan paikkaan. Vannesaha on kiinnitettävä lattiaan M10-ruuvilla riit-
tävän vakauden ja turvallisuuden takaamiseksi.
25
0°~45°
Kä
ännös alkuperäisten ohjeiden
P. Hätäkatkaisija
