LIETUVIŠKAI
Īpaši drošības noteikumi attiecībā uz lentzāģiem
Pirms atgriezumu noņemšanas no darbvirsmas vienmēr apturiet lentzāģa
darbību. Vienmēr turiet rokas un pirkstus atstatu no asmens.
Nekad nemēģiniet zāģēt tādas detaļas, kurām nav līdzena virsma, iekams
tās nav pienācīgi atbalstītas. Vienmēr stingri turiet apstrādājamo detaļu un
virziet to uz asmens pusi mērenā ātrumā. Vienmēr izslēdziet darbmašīnu,
ja materiāls ir jāatbrīvo no nepabeigta griezuma. Noregulējiet augšējo
vadni aptuveni 1/8” virs zāģējamā materiāla. Pārbaudiet, vai asmens izmērs
un tips atbilst zāģējamā materiāla biezumam un veidam. Nodrošiniet, lai
asmens spriegojums un asmens gājums būtu pienācīgi ieregulēti. Pirms garu
izliekumu izzāģēšanas veiciet “reljefa” griezumus. Kad zāģis ilgstoši netiks
lietots, atbrīvojiet asmens spriegojumu.
Lietotāja atbildība / garantija
Šī darbmašīna darbosies atbilstoši aprakstam komplektā esošajos
norādījumos. Šī darbmašīna periodiski jāpārbauda. Bojātu aprīkojumu (ies-
kaitot barošanas kabeli) lietot nedrīkst. Salūzušās, trūkstošās, acīmredzami
nodilušās, deformētās vai piesārņotās daļas ir nekavējoties jānomaina.
Ja kļūst nepieciešams šāds remonts vai nomaiņa, ir ieteicams lietot tikai
oriģinālās rezerves daļas un šāda remonta veikšanu uzticēt kvalificētām
personām. Nedz šo darbmašīnu, nedz kādas tās daļas nedrīkst modificēt vai
mainīt neatbilstoši standarta specifikācijai. Tikai un vienīgi šīs darbmašīnas
lietotājs ir atbildīgs par jebkādu nepareizu šīs darbmašīnas darbību, ja
tā izriet no nepareiza lietojuma vai neatļautas modificēšanas, kas neat-
bilst standarta specifikācijai, kļūdainas tehniskās apkopes, bojājuma vai
nekvalificētas personas nepareizi veikta remonta.
Uz šo darbmašīnu attiecas garantija, ar nosacījumu, ka prasības raksturs
izriet no ražošanas defekta vai pamata materiālu bojājuma un to nedz tieši,
nedz netieši nav izraisījis kļūdains vai tīši nepareizs lietojums, turklāt
ar nosacījumu, ka par šādu prasību vispirms tiek informēts tirdzniecības
pārstāvis, no kura darbmašīna sākotnēji iegādāta. Visas bojātās daļas vai
aprīkojums jāatdod atpakaļ tirdzniecības pārstāvim, atbilstošā iepakojumā
un ar iepriekš apmaksātu vedmaksu.
Saturs
1.0. Iepazīšanās ar lentzāģi
51
2.0. Tehniskie parametri 51
3.0. Montāža 52
4.0. Regulēšana 52
5.0. Ekspluatācija 54
6.0. Tehniskā apkope 54
7.0. Elektroshēma 54
8.0. Traucējummeklēšana 55
Detalių diagrama 92
EK atitikimo deklaracija 95

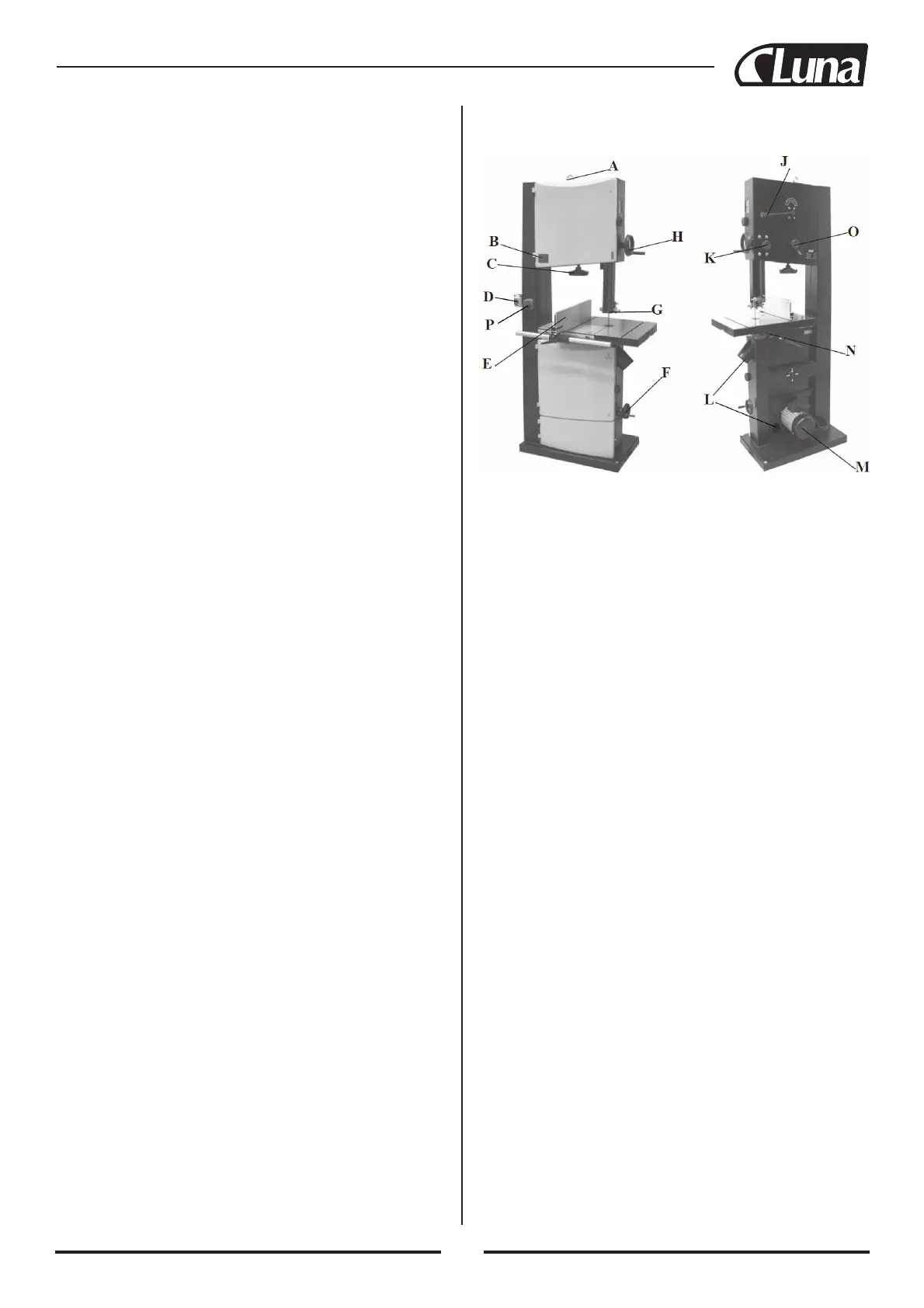

1.0. Iepazīšanās ar
lentzāģi
A. Celšanas gredzens
B. Spriegojuma rādītāja logs
C. Asmens spriegošanas rats
D. Slēdža bloks
E. Garenzāģēšanas norobežojuma bloks
F. Siksnas spriegošanas un ātrumu maiņas rokrats
G. Asmens vadnis
H. Celšanas un nolaišanas rokrats
J. Asmens spriegošanas izciļņu rokturis
K. Celšanas un nolaišanas bloķējošais kloķis
L. 100 mm putekļu nosūkšanas pieslēgvieta
M. Motors
N. Darbvirsmas noliekšanas kloķis
O. Asmens regulēšanas kloķis
2.0. T
ehniskie parametri
Art. Nr
20005-0102
Luna BBS 500
Maks. griezuma dziļums: 285 mm
Atveres platums: 465 mm
Zāģa asmens garums: 3607 mm
Zāģa asmens platums: 6 ~ 25 mm
Zāģa asmens noliekums: 0° ~ 45°
Zāģa darbvirsmas izmērs: 630 x 480 mm
Zāģa asmens ātrums: 380 vai 820 m/min
Motors: 2,0 ZS (jauda)
51
Vertima
s originali instrukcija
P. Avarinio sustabdymo jungiklis
