NETHERLANDS
Speciale veiligheidsr
egels voor lintzagen
Stop de lintzaag alvorens zaagafval van de tafel te verwijderen.
Houd uw handen en vingers van het zaagblad vandaan. Zaag nooit voorwer-
pen die geen plat oppervlak hebben, tenzij er een geschikte steun voorhan-
den is. Houd het te zagen materiaal stevig vast en voer het aan het zaagblad
met een matige snelheid. Schakel altijd de machine uit wanneer het te zagen
materiaal dient te worden verwijderd van een onafgemaakte zaagbewerking.
Stel de bovenste zaaggeleiding in op 1/8 inch boven het te zagen materiaal.
Controleer dat het juiste zaagblad (grootte en type) wordt gebruikt voor het
te zagen materiaal. Zorg ervoor dat de zaagspanning en de zaag geleiders
juist zijn ingesteld. Maak “hulp” zaagsneden alvorens lange zaaghalen te
maken. Verminder de zaagbladspanning wanneer de zaag voor lange tijd
niet zal worden gebruikt.
Verantwoordelijkheid van de gebruiker / Garantie
Dit gereedschap zal werken in overeenstemming met de beschrijving
in de instructies. Deze machine dient regelmatig te worden nagekeken.
Defecte apparatuur (inclusief stroomkabel) dient niet te worden gebruikt.
Onderdelen welke defect, versleten, vervormd, vervuild of niet aanwezig
zijn dienen onmiddellijk te worden vervangen. Indien een dergelijke repara-
tie of vervanging noodzakelijk wordt, wordt u geadviseerd om enkel origi-
nele vervangende onderdelen te gebruiken en deze reparaties dienen door
gekwalificeerde personen te worden uitgevoerd. De standaard specificaties
van deze machine of zijn onderdelen mogen niet worden veranderd. De
gebruiker van deze machine heeft de eindverantwoordelijkheid voor ieder
defect welk resulteert van onjuist gebruik, onbevoegde verandering van de
standaardspecificaties, onjuist onderhoud, schade of onjuiste reparatie door
een ongekwalificeerd persoon.
Deze machine wordt volledig gedekt door onze garantie mits de aard van
de claim niet het gevolg is van gebrekkig vakmanschap of een mankement
in de basismaterialen en niet direct of indirect door misbruik veroorzaakt is
en dat tevens zulk een claim wordt gemeld bij de verkoper waar de machine
oorspronkelijk werd gekocht. Defecte onderdelen of apparatuur kunnen wor-
den teruggevraagd door de verkoper. Deze dienen op een juiste manier te
worden verpakt en op kosten van de afzender te worden verstuurd.
Inhoud
1.0 Kennismaking met de lintzaagmachine
61
2.0 Specificatie 61
3.0 Montage 62
4.0 Afstelling 62
5.0 Bediening 64
6.0 Onderhoud 64
7.0 Stroomschema 64
8.0 Problemen verhelpen 65
Het diagram van delen 92
EU-Verklaring van overeenstemming 95

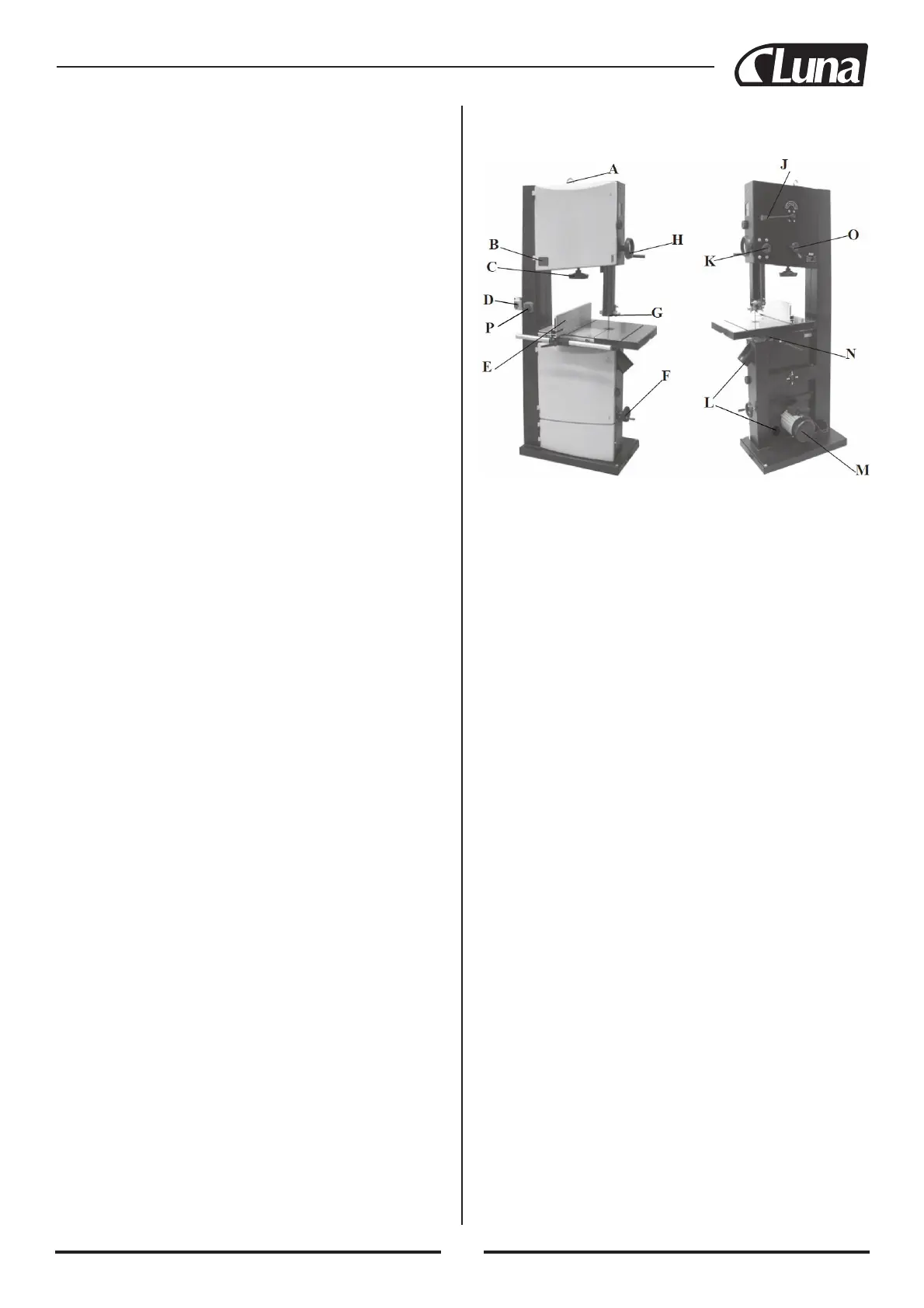

1.0 Kennismaking met de lintzaagmachine
A. takeloog
B. spanningsindicatievenster
C. bladspanningswiel
D. schakelaar
-unit
E. langsgeleiderconstructie
F. handwiel voor riemspanning en snelheidswijziging
G. bladgeleider
H. handwiel voor omhoog- en omlaagzetten
J. bladspanningshendel
K. vergrendelknop voor omhoog en omlaag
L. stofafzuigpoort 100 mm
M. motor
N. tafelkantelknop
O. bladstelknop
2.0. Specificaties
Art. Nr
20005-0102
Luna BBS 500
Max. zaagdiepte: 285 mm
Zaagbreedte: 465 mm
Lengte zaagblad: 3607 mm
Breedte zaagblad: 6~25 mm
Kanteling zaagblad: 0°~45°
Afmetingen zaagtafel: 630x480 mm
Snelheid zaagblad: 380 of 820 m/min
Motor: 2,0 pk (opbrengst)
61
Vertaling vanuit originele Engelse richtlijnen
P. noodstopschakelaar
