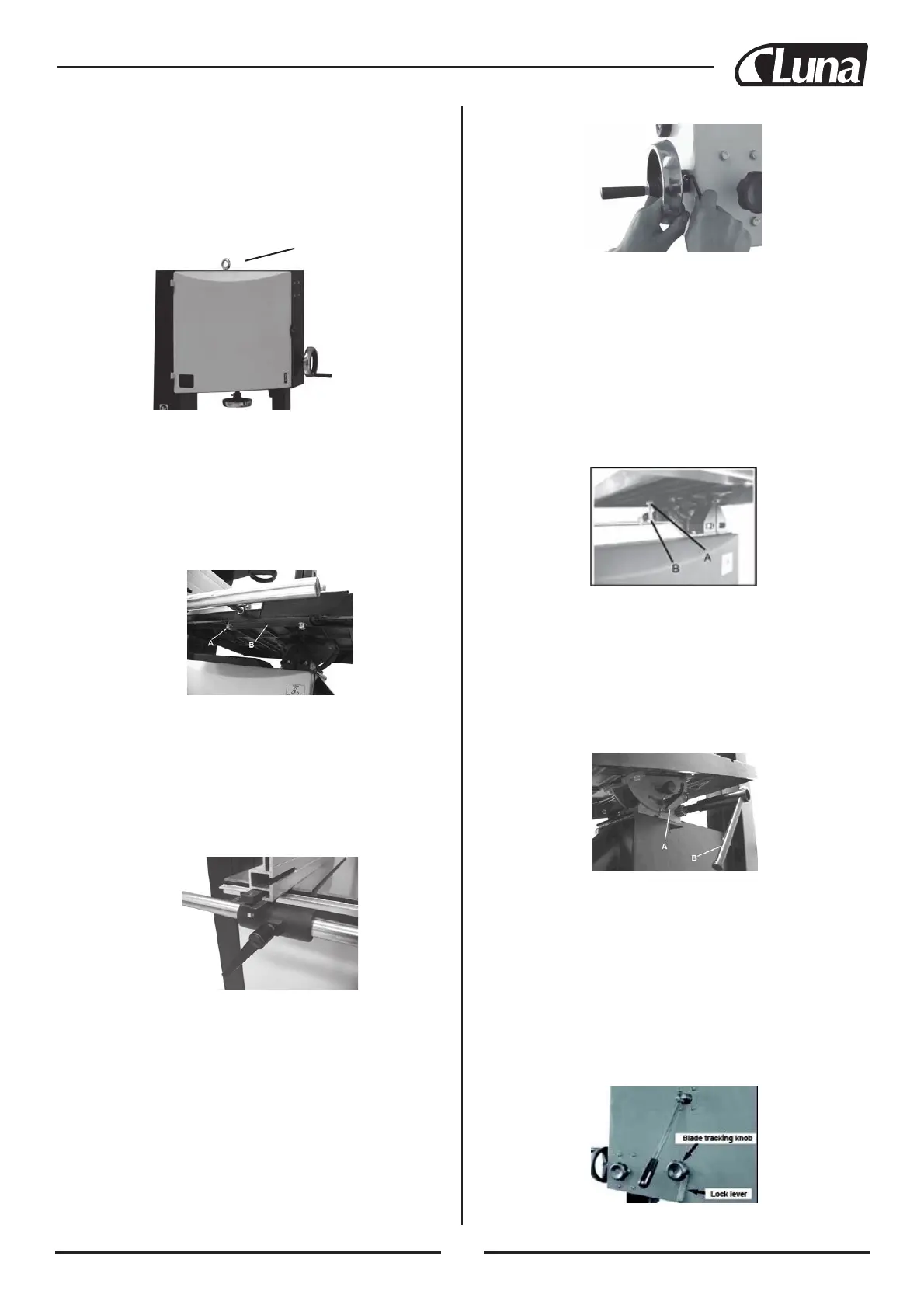

3.0 Montagem
A
máquina é fornecida parcialmente montada. Antes de usar, os itens men-
cionados a seguir devem ser montados; mesa, trilho de guia e manivela.
ATENÇÃO! Use um guindaste de 2000kg para levantar a serra de fita pelo
anel (Figura 1) e posicionar no lugar adequado. Para garantir a estabilidade
e segurança da serra de fita, você deve prender a serra ao solo com parafu-
sos M10.
Instalando a mesa
Com a ajuda de outra pessoa, levante a mesa sobre o moente.
Monte a mesa de trabalho sobre o moente usando os parafusos hexagonais
fornecidos (4) e arruelas (4) (A--Figura 2). Use parafusos com cabeça hex-
agonal, buchas, arruelas e porcas (B—-Figura 2) para prendê-la na mesa.
Instalando a guia
Instale a guia traseira do trilho na mesa com (2) parafusos hexagonais M6-
1.0 x 20 e (2) arruelas M6 fornecidas (Figura 3). Instale a guia frontal do
trilho na mesa com (4) parafusos e (4) arruelas M8 fornecidas (Figura3).
Certifique-se que a tampa da ponta está presa no trilho de guia traseiro.
Depois ajuste a guia no trilho dianteiro e traseiro.
Instalando os volantes
Conecte a manivela grande (Figura 4) ao gabinete e pinhão na parte superior
da serra de fita, usando uma chave “L” de 5 mm fornecida.
Conecte a manivela pequena (Figura 4) à barra de controle da correia e de
velocidades na parte inferior direita da serra de fita, usando uma chave “L”
de 5 mm fornecida.
Anel para levantamento
Figura 1
Figura 2
Figura 3
Figura 4
4.0 Ajustes
Ajustando o ângulo da mesa à lâmina
A
mesa pode ser ajustada a 90° com relação à lâmina da serra regulando
o parafuso de encosto embaixo da mesa. O parafuso de encosto da mesa
se encontra no topo da roda inferior no gabinete da polia. Primeiramente
afrouxe a porca (A--Figura5) e depois ajustando o parafuso (B--Figura5) a
mesa pode ser posicionada corretamente. Aperte a porca (A--Figura5), certi-
ficando-se que o ajuste foi mantido.
Inclinação da mesa
Solte a alavanca de trava (A--Figura6) no moente da mesa.
Gire o pino de inclinação da mesa (B--Figura6) para ajustar a mesa no
ângulo desejado. Use a escala de indicação de ângulos no moente para
localizar o ângulo desejado. Aperte novamente a alavanca de trava para
prender a mesa.
Trajetória da lâmina de serra
ATENÇÃO! Desligue a serra de fita da fonte de alimentação.
Primeiramente, certifique-se que as guias superiores e inferiores da lâmina
de serra estão afastadas da lâmina e a indicação da escala de tensão cor-
responde à largura da lâmina que você está usando. Solte a alavanca de
trava (Figura7) girando no sentido horário/anti-horário enquanto girar a roda
superior com as mãos pelo menos três voltas até que a lâmina de serra esteja
centrada sobre a roda. Finalmente aperte a alavanca e feche as portas.
Figura 5
Figura 6
Figura 7
77
Blade tracking knob
Lock lever
