Trocando a lâmina da serra de fita
A
TENÇÃO! Desligue a máquina da fonte de alimentação elétrica. Isto
assegura que a serra de fita não irá ligar acidentalmente se o botão da chave
LIGA/DESLIGA estiver pressionado.
a) Abra a parte superior e inferior do gabinete da polia girando os botões.
b) Remova a guia do trilho de movimentação da parte frontal da mesa
soltando os 4 parafusos (Figura 3 na página 5).
c) Solte a tensão da lâmina girando o punho de tensão da lâmina (Figura 14)
no sentido horário.
d) Remova lâmina da serra movendo-a através da fenda da mesa, das guias
superiores da lâmina e da proteção e ranhura na máquina tomando cuidado
para não se cortar, use luvas se necessário.
e) Quando montar a nova lâmina, certifique-se que os dentes estão aponta-
dos para baixo e para frente na posição em que a lâmina passa pela mesa.
f) Aperte o tensor da lâmina girando a alavanca de livramento rápido
(Figura 14) no sentido anti-horário e verifique a trajetória da lâmina. A lâmi-
na deve deslizar no centro da roda. Refira-se à seção “Trajetória da lâmina
de serra” na página 6 para mais detalhes.
g) Ajuste as guias da lâmina como indicado na seção “Ajustando as guias da
lâmina” na página 7.
h) Ajuste a tensão da lâmina como indicado na seção “Ajustando a tensão
da lâmina” na página 6.
i) Monte a guia do trilho de movimentação e aperte os 4 parafusos (Figura
3 na página 5).
j) Feche e trave ambas as portas dos gabinetes de polias antes de conectar a
fonte de alimentação.

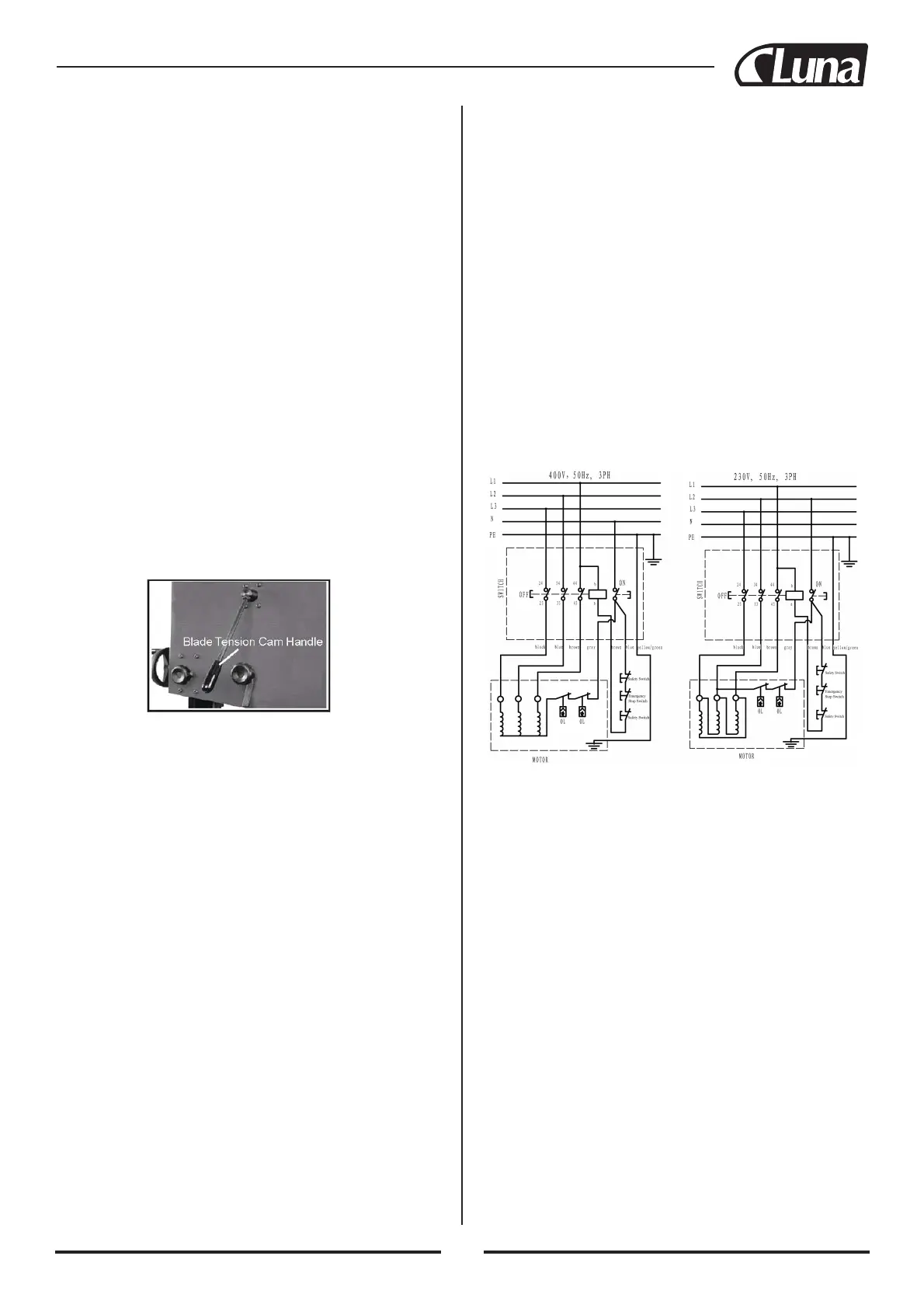

Figura 14
5.0 Operação
A lâmina corta continuamente em sentido descendente.
Com ambas as mãos, segure a peça firmemente contra a mesa e alimente
lentamente contra a lâmina da serra, use o bastão fornecido, mantenha suas
mãos distantes da lâmina. Para um melhor resultado a lâmina deve estar
afiada. Uma lâmina sem corte não irá cortar corretamente, especialmente
cortes retos, assim como causa pressão em excesso sobre os rolamentos de
guia traseiros. Escolha a lâmina apropriada para o trabalho, dependendo da
espessura da madeira e do corte a ser feito. Quanto menos espessa e dura
a madeira, menores devem ser os dentes da lâmina. Use uma lâmina com
dentes pequenos para cortar curvas acentuadas. A
máquina é especialmente
prevista para cortar curvas, mas também é apropriada para cortes retos.
Quando cortar, siga o desenho empurrando e girando a peça de trabalho
uniformemente.
Não tente girar a peça de trabalho sem empurrá-la, pois isto pode fazer com
que a peça prenda ou com que a lâmina envergue.
Para cortes retos, use a guia fornecida para alimentar a peça de trabalho ao
longo da lâmina suavemente e em linha reta.
6.0 Manutenção
PRECAUÇÃO! ANTES DE LIMPAR OU F
AZER TRABALHOS
DE MANUTENÇÃO, DESLIGUE A MÁQUINA DA FONTE DE
ALIMENTAÇÃO (TOMADA DE PAREDE). NUNCA USE ÁGUA
OU OUTROS LÍQUIDOS PARA LIMPAR A MÁQUINA. USE UMA
ESCOVA. MANUTENÇÃO FREQÜENTE DA MÁQUINA IRÁ
PREVENIR CONTRA PROBLEMAS DESNECESSÁRIOS.
Mantenha a mesa limpa para um corte preciso.
Mantenha o exterior da máquina limpo para garantir uma operação precisa
de todas as partes móveis e prevenir contra desgaste prematuro.
Mantenha as aberturas de ventilação do motor limpas para prevenir contra
super aquecimento. Mantenha o interior (próximo à lâmina da serra, etc.)
limpo para prevenir o acumulo de poeira.
7.0 Diagrama dos fios
A
TENÇÃO! Esta máquina deve ser aterrada.
A
troca do cabo de alimentação elétrica deve ser feita somente por um ele-
tricista qualificado.
79
