По зав
ершению регулировки положения режущей ленты затяните
стопорный рычаг и закройте дверцу.
Регулировка натяжения режущей ленты
Если хотите уменьшить натяжение режущей ленты, то поверните
рукоять (8 рис.) натяжения режущей ленты против часовой стрелки.
Если хотите увеличить натяжение режущей ленты, то поверните
рукоять (8 рис.) натяжения режущей ленты по часовой стрелке.
Натяните режущую ленту столько, чтобы показания на шкале
индикатора натяжения режущей ленты, видны через окошко
индикатора, соответствовали бы требуемому натяжению режущей
ленты, соответствующему ширине используемой режущей ленты.
Регулировка направляющих режущей ленты
Верхние направляющие:
Для регулировки верхних направляющих режущей ленты прежде
всего установите положение направляющих в отношении режущей
ленты, ослабив натяжение шестигранной гайки (9 рис., A) и
передвигая держатель направляющей настолько, чтобы роликовые
направляющие были бы примерно 1/16’’ за углублением режущей
ленты между зубцами. Потом установите роликовые направляющие
на расстоянии не более 1/32’’ от режущей ленты, ослабив натяжение
винта (9 рис., B) на каждой стороне режущей ленты. Не установите
роликовые направляющие слишком близко к режущей ленте, так как
это уменьшает срок службы режущей ленты. В завершение установите
такое положение опорного подшипника, чтобы этот подшипник лишь
бы не касался задней стороны режущей ленты, ослабив натяжение
шестигранной гайки (9 рис., C). Установив правильное положение,
закрепите опорный подшипник шестигранной гайкой (9 рис., A).

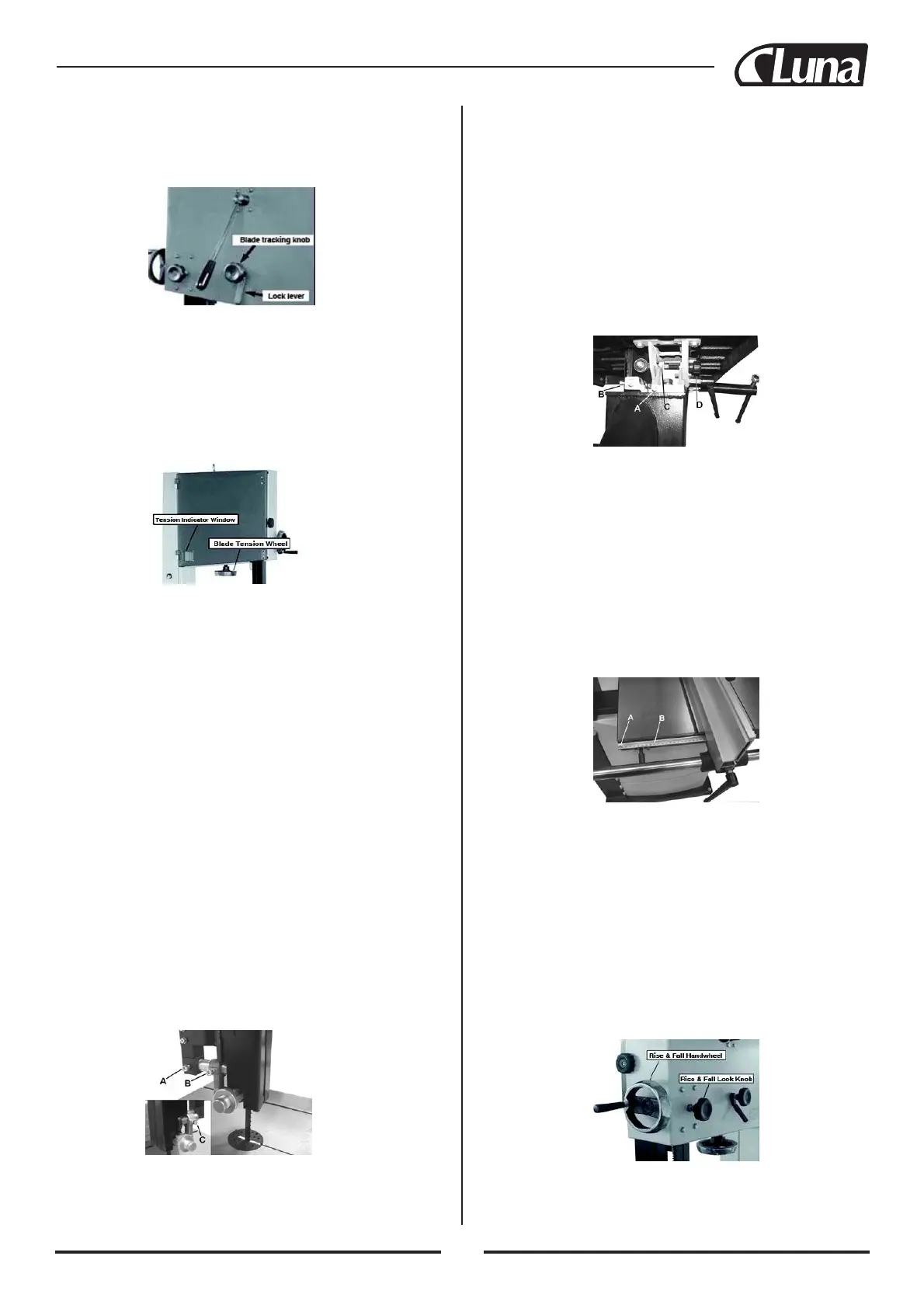

7 рис.
8 рис.
Нижние направляющие:
Для регулировки нижних направляющих режущей ленты прежде
всего ослабьте натяжение шестигранной гайки (10 рис., A), потом
передвиньте литой держатель направляющих примерно на 1/16’’ за
углублением режущей ленты между зубцами и затяните шестигранную
гайку (10 рис., A). Потом установите роликовые направляющие на
расстоянии не более 1/32’’ от режущей ленты, ослабив натяжение
винта (10 рис., B) на каждой стороне режущей ленты. В завершение
установите такое положение опорного подшипника, чтобы этот
подшипник лишь бы не касался задней стороны режущей ленты,
ослабив натяжение шестигранной гайки (10 рис., C).
Регулировка направляющей шкалы направляющей планки
Передвиньте направляющую планку в направлении режущей ленты и
ослабьте натяжение винта крепления (11 рис., A). Потом передвиньте
шкалу в сторону и установите на шкале нулевые показания. После
завершения регулировки шкалы затяните винт крепления.
Точность этой регулировки можно проверить установив направляющей
планкой требуемую толщину и выполнив резку пробной заготовки.
Если регулировка выполнена правильно, то толщина заготовки будет
соответствовать толщине, установленной на шале направляющей
планки.
Регулировка высоты резки
Ослабьте натяжение ручку поднятия и опускания (12 рис.) и поверните
рукоять поднятия и опускания (12 рис.), поднимая или опуская стойку
режущей ленты / блок верхней направляющей режущей ленты в
положение требуемой высоты. После этого затяните ручку поднятия и
опускания.
Примечание: нижняя кромка подшипников направляющей находиться
примерно на 1/4’’ выше верхней поверхности заготовки.
Рукоять поднятия и опускания
Стопорная ручка поднятия и опускания
9 рис.
10 рис.
11 рис.
12 рис.
83
Blade tracking knob
T
ension indicator window
Blade tension wheel
Lock lever
Rise & fall handwheel
Rise & fall lock knob
