41
Specifikācijas
Art.nr .......................................................................... 20758 -0606 -0705 -0804 -0903
Luna ..................................................................................... ML 1660 ML 1840 ML 1860 ML 1880
Iespējas:
Vēziens virs pamatnes ...................................................mm 400 460 460 460
Vēziens virs šķērsslīdņa .................................................mm 250 290 290 290
Vēziens cauri atverei ......................................................mm 650 700 700 700
Atstatums starp centriem ...............................................mm 1500 1000 1500 2000
Kustīgo daļu korpuss:
Atvere vārpstā ................................................................mm 80 80 80 80
Vārpstas pamatne ................................................................. D1-8 D1-8 D1-8 D1-8
Vārpstas konuss ar uzmavu.................................................. MT 7 MT 7 MT 7 MT 7
Vārpstas ātrumu skaits ......................................................... 12 12 12 12
Vārpstas ātrumu diapazons 50Hz ........................ apgr./min 25-1800 25-1800 25-1800 25-1800
Vārpstas ātrumu diapazons 60Hz ......................... apgr/min 30-2160 30-2160 30-2160 30-2160
Eļļošanas metode ................................................................. šķaideļļošana šķaideļļošana šķaideļļošana šķaideļļošana
Pārnesumkārba:
Garenpadevju un šķērspadevju skaits .................................. 122 122 122 122
Garenpadevju diapazons, (mm/apgr.) ............................mm 0,04-2,46 0,04-2,46 0,04-2,46 0,04-2,46
Šķērspadevju diapazons (mm/apgr.) ............................. mm 0,03-1,23 0,03-1,23 0,03-1,23 0,03-1,23
Collu vītņu skaits ................................................................. 61 61 61 61
Collu vītņu diapazons .................................................T.P.I. 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72
Metrisko vītņu skaits ............................................................ 24 24 24 24
Metrisko vītņu diapazons ...............................................mm 0.5 - 20 0.5 - 20 0.5 - 20 0.5 - 20
Salaidums un urbšanas ratiņi:
Maksimālais instrumenta izmērs ...................................mm 25 x 25 25 x 25 25 x 25 25 x 25
Maksimālais salaiduma slīdņa gājiens ...........................mm 130 130 130 130
Maksimālais šķērsslīdņa gājiens ....................................mm 230 230 230 230
Maksimālais urbšanas ratiņu gājiens .............................mm 1340 890 1340 1900
Instrumentu balsts:
Insrumentu balsta uzmavas gājiens................................mm 130 130 130 130
Konuss instrumentu balsta uzmavā...................................... MK 4 MK 5 MK 5 MK 5
Dažādi:
Galvenais motors .................................................................
230/400 3-fas 230/400 3-fas 230/400 3-fas 230/400 3-fas
............................................................................................. 50-60Hz 50-60Hz 50-60Hz 50-60Hz
Masė, neto (apytikriai) ..................................................... kg 2485/2630 2485/2630 2485/2630 2485/2630
Brīdinājums
Pirms iekārtas
uzstādīšanas vai darbināšanas ar
izpratni iepazīstieties ar visu šīs rokasgrāmatas saturu! Minētā
nosacījuma neievērošana var izraisīt smagu fizisku traumu!

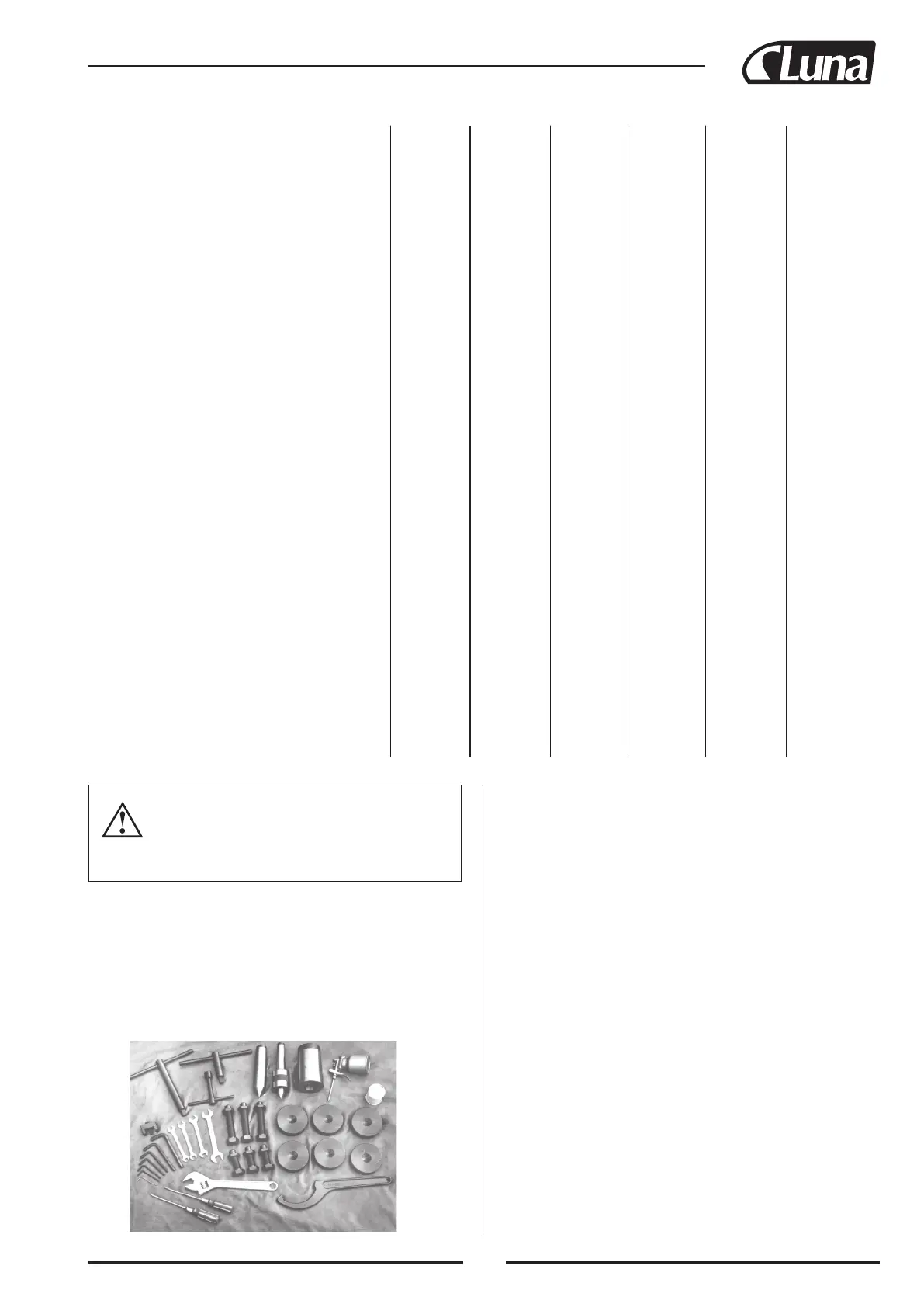

1 pav.
Piegādes konteinera saturs
1 Virpošanas darbmašīna
1 Stacionārais balsts (uzmontēts uz iekārtas)
1 Bīdāmais balsts (uzmontēts uz iekārtas)
1 250 mm trīs spīļu patrona (uzmontēta uz iekārtas)
1 320 mm četru spīļu patrona
1 Priekšējā plāksne
(12” priekšējā plāksne 14” ZX iekārtām,
16“priekšējā plāksne 16”/18” ZX iekārtām)
1 Instrumentu kārba
Instrumentu kārbas saturs
1 Sešstūra uzgriežņatslēgu komplekts
1 Uzgriežņatslēgu ar vaļējo atveri komplekts
1 Vārpstas uzmava
1 Centrs
6 Līmeņošanas bultskrūves
6 Līmeņošanas paliktņi
1 Plakanasmens skrūvgriezis
1 Krustiņa skrūvgriezis
1 Patronas uzgriežņatslēga
1 Instrumentu balsta uzgriežņatslēga
1 Spuldze
1 Regulējama uzgriežņatslēga
1 Eļļas pistole
1 Šķērspadeves rokturis
2 Drošības tapas
1 Kustīgais centrs (MT4 14”/16” ZX iekārtām; MT5 18” ZX iekārtām)
1 Ekscentru slēdzēju atslēga
1 Apaļo uzgriežņu uzgriežņatslēga
1 Atveres-pārejas tapu āmurs
5 Drošinātājs
1 Konusa gabals
1 Krāsas kārba
1 Daļu saraksts
1 Operatora rokasgrāmata
-0580
ML 1640
410
250
660
1000
80
D1-8
MT 7
12
25-1800
30-2160
šķaideļļošana
122
0,04-2,46
0,03-1,23
61
1-5/8 - 72
24
0.5 - 20
25 x 25
130
230
1340
130
MK 4
230/400 3-fas
50-60Hz
2485/2630
