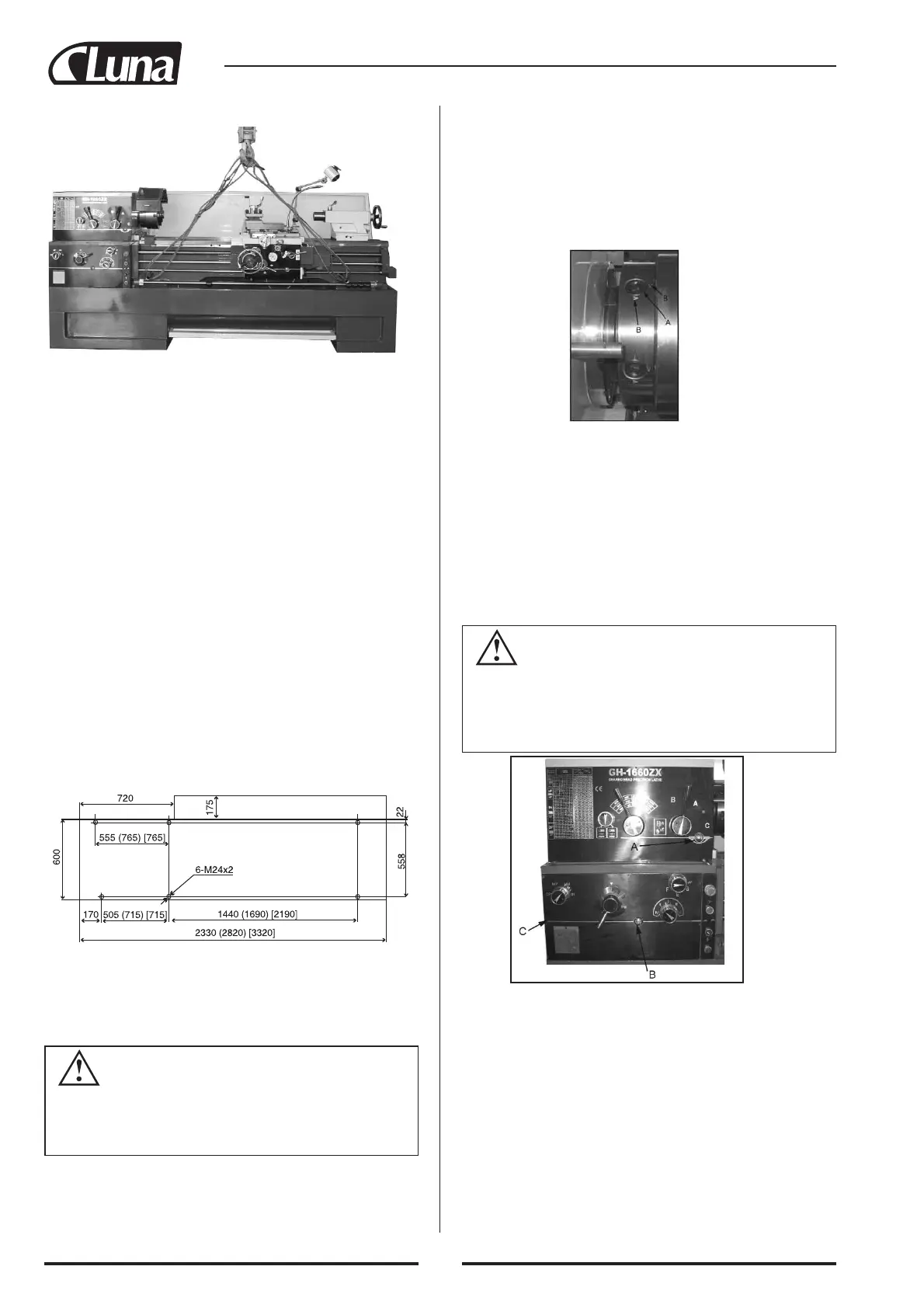

42
1. att.
3. att.
4. att.
BRĪDINĀJUMS
Ar izpratni izlasiet visus norādījumus par patronas sagata-
vošanu! Minētā nosacījuma neievērošana var izraisīt sma-
gu fizisku traumu un/vai virpošanas darbmašīnas bojāju-
mu!
Uzmanību
Pirms sākt virpošanas darbmašīnas ekspluatāciju, iekārta
ir jāieeļļo visos eļļošanas punktos, un visām eļļas tvertnēm
jābūt piepildītām līdz darba līmenim! Minētā nosacījuma
neievērošana var izraisīt pamatīgu virpošanas darbmašī-
nas bojājumu!
Izņemšana no konteinera un notīrīšana
1. Pabeidziet koka režģa noņemšanu no virpošanas darbmašīnas.
2. Atskrūvējiet virpošanas darbmašīnu no piegādes konteinera pamatnes.
3. Izvēlieties virpošanas darbmašīnai vietu, kas ir sausa, ar labu apgais-
mojumu un kur ir pietiekami telpas, lai varētu veikt iekārtas apkalpi no
visām četrām pusēm.
4. Pēc tērauda stieņu vai cauruļu (ar pietiekamu izturību) ievietošanas
iekārtas statņa atverēs iekariniet virpošanas darbmašīnu trosēs, kā
parādīts 2. att. Neceliet virpošanas darbmašīnu aiz vārpstas. Ar at-
bilstošu celšanas iekārtu lēnām atceliet iekārtu no piegādes konteinera
pamatnes. Pirms pārvietošanas pārliecinieties, vai iekārta ir nolīdzsva-
rota.
5. Lai izvairītos no pamatnes saliekšanas, virpošanas darbmašīnas
atrašanās vietai jābūt absolūti vienmērīgai un līdzenai. Pārbaudiet lī-
meni, uzliekot mašīnista precīzijas līmeņrādi pamatnē virzienā no pri-
ekšpuses uz aizmuguri un no vieniem sāniem uz otriem. Līmeņošanas
paliktņi, kas ir instrumentu kārbā, un līmeņošanas skrūves virpas pa-
matnē palīdzēs panākt nolīmeņotu stāvokli. Lai virpošanas darbmašīna
darbotos precīzi, tai jābūt nolīmeņotai.
6. Notīriet visas virsmas, kas pārklātas ar pretrūsas līdzekli, ar saudzīgu
pārdošanā esošu šķīdinātāju, petroleju vai dīzeļdegvielu. Nelietojiet
krāsu šķīdinātāju, benzīnu vai lakas šķīdinātāju. Tie sabojās krāsotās
virsmas. Pārklājiet visas notīrītās virsmas ar plānu 20W mašīneļļas kār-
tiņu.
7. Noņemiet gala pārnesuma pārsegu. Notīriet visus gala pārnesuma
mezgla komponentus un pārklājiet visus pārnesumus ar biezu,
neplūstošu smērvielu. Atlieciet vietā pārsegu.
izmēri pirms iekavām attiecas uz 1840ZX iekārtām izmēri iekavās ( ) atti-
ecas uz 1660/1860ZX iekārtām izmēri kvadrātiekavās [ ] attiecas uz
1880ZX iekārtu
Patronas sagatavošana (trīs spīļu)
Ievērojiet: pirms patronas noņemšanas no vārpstas uzlieciet pāri pamat-
nei zem patronas finieri.
1. Kad griežat sešus ekscentru slēdzējus par 1/4 pagrieziena pretēji pul-
ksteņa rādītāju kustības virzienam ar instrumentu kārbā esošo ek-
scentru slēdzēju atslēgu, atbalstiet patronu.
2. Uzmanīgi noņemiet patronu no vārpstas un uzlieciet uz piemērotas
darbvirsmas.
3. Pārbaudiet ekscentru slēdzēju tapas. Pārliecinieties, vai tās pārva-
dāšanas laikā nav ieplīsušas vai salūzušas. Rūpīgi notīriet visas daļas
ar šķīdinātāju. Tāpat notīriet arī vārpstu un ekscentru slēdzējus.
4. Pārklājiet visas patronas spīles un apstrādājiet arī patronas iekšpusi
ar litija cauruļu smērvielu Nr. 2. Pārklājiet vārpstu, ekscentru
slēdzējus un patronas korpusu ar plānu eļļas Mobil DTE® Oil Heavy
Medium kārtiņu.
5. Paceliet patronu uz augšu līdz vārpstas galam un uzspiediet uz vārp-
stas. Nostipriniet patronu vietā, griežot ekscentru slēdzējus par 1/4
pagrieziena pulksteņa rādītāju kustības virzienā. Kad patrona ir
nostiprināta, indeksa atzīmei (A, 3. att.) uz ekscentra slēdzēja jābūt
starp abām rādītāja bultiņām (B, 3. att.). Ja indeksa atzīme neatrodas
starp abām bultiņām, noņemiet patronu un ieregulējiet ekscentru
slēdzēju tapas, vai nu pagriežot par vienu pilnu apgriezienu uz āru
(ja ekscentri nav piesaistīti), vai arī par vienu pilnu apgriezienu uz
iekšu (ja ekscentri griežas aiz rādītāju atzīmēm).
6. Uzstādiet patronu un nostipriniet vietā.
Eļļošana
1. Kustīgo daļu korpuss – eļļai jābūt līdz rādītāja atzīmei eļļas tvertnes
skata lodziņā (A, 4. att.). Piepildiet ar eļļu Mobil DTE® Oil Heavy
Medium. Piepildiet, izņemot aizbāzni kustīgo daļu korpusa augšpusē.
Lai iztecinātu eļļu, izņemiet noteces aizbāzni kustīgo daļu korpusa
kreisajā pusē apakšējā aizmugurējā stūrī. Izteciniet eļļu pilnībā un iztī-
riet visas metāla skaidas. Pēc pirmā darba mēneša uzpildiet tvertni at-
kārtoti. Pēc tam mainiet eļļu kustīgo daļu korpusā ik pēc diviem mē-
nešiem.
2. Pārnesumkārba – eļļai jābūt līdz rādītāja atzīmei eļļas tvertnes skata
lodziņā (B, 4. att.). Piepildiet ar eļļu Mobil DTE® Oil Heavy Medium.
Lai papildinātu eļļu pārnesumkārbā, izskrūvējiet abas skrūves no
augšējā pārsega. Lai iztecinātu eļļu, izņemiet noteces aizbāzni (C, 4.
att.) pārnesumkārbas kreisajā pusē. Pēc pirmajiem trim darba mēneši-
em izteciniet eļļu pilnībā un uzpildiet atkārtoti. Pēc tam mainiet eļļu
pārnesumkārbā ik pēc sešiem mēnešiem.
