60

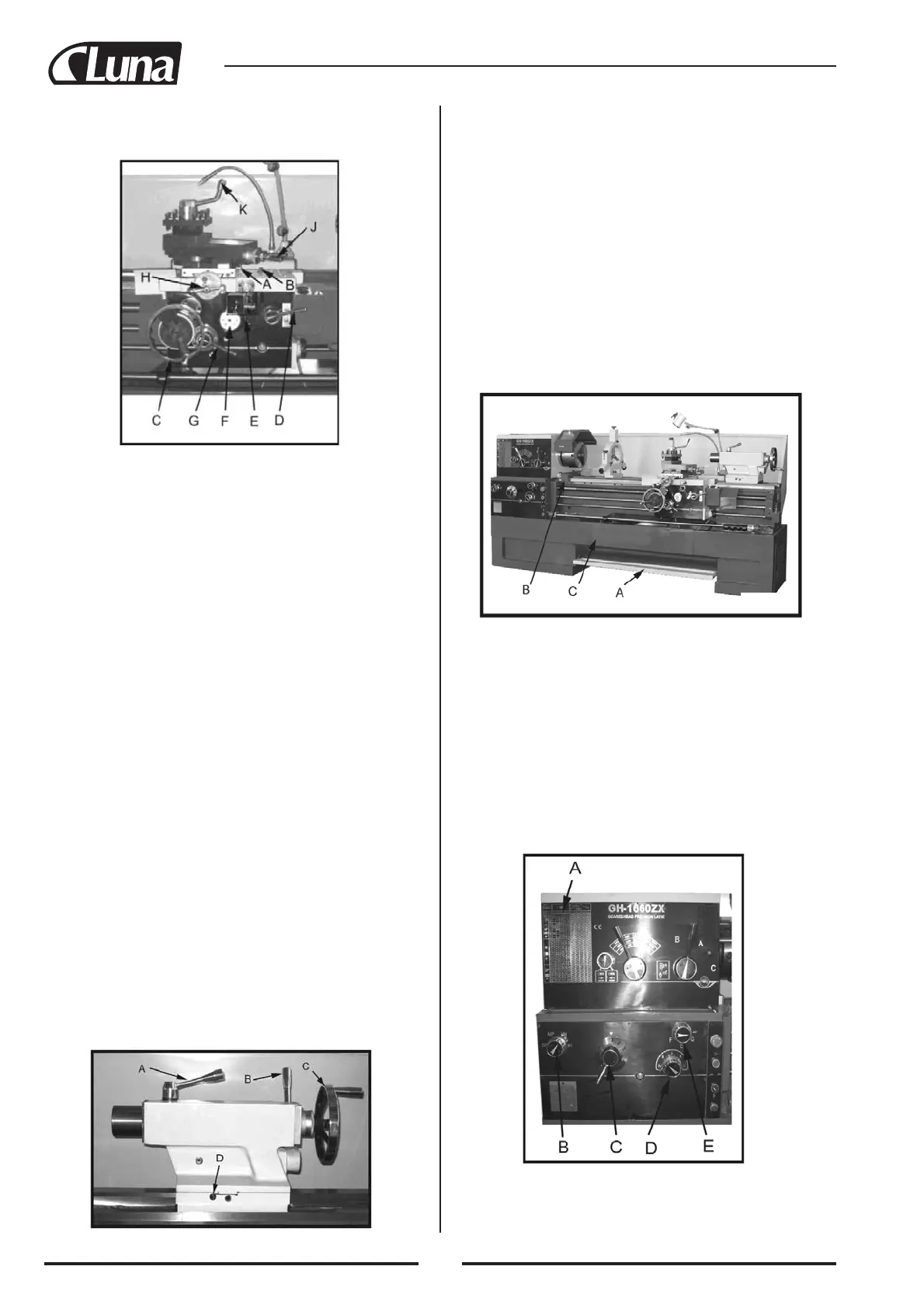

Rys. 13
5. Blokada suportu: (nie pokazana) Dźwignia usytuowana z tyłu supor-
tu. W celu zablokowania należy pokręcić w prawo, w celu odblo-
kowania pokręcić w lewo.
6. Blokada sanek poprzecznych: (A, rys.13) Dźwignia znajdująca się z
lewej strony sanek. W celu zablokowania należy pokręcić w prawo, w
celu odblokowania pokręcić w lewo.
7. Blokada sań wzdłużnych: (B, rys.13) Dźwignia blokująca znajduje
się w prawej górnej części sań. W celu zablokowania należy pokręcić
w prawo, w celu odblokowania pokręcić w lewo. (Uwaga: Przed roz-
poczęciem ruchu sań należy zwolnić blokadę, w przeciwnym razie
może dojść do uszkodzenia tokarki).
8. Pokrętło (kółko) ręcznego przemieszczania sań wzdłużnych: (C,
rys.13) Usytuowane na skrzynce suportowej. W celu przemieszczenia
sań w kierunku konika (w prawo) należy kręcić kółko w prawo. W
celu przemieszczenia sań w kierunku wrzeciennika (w lewo) należy
kręcić kółko w lewo.
9. Przełącznik rodzaju posuwu: (E, rys.13) Posiada trzy pozycje.
Przesunięcie dźwigni do góry włącza posuw poprzeczny.
Przesunięcie dźwigni do dołu włącza posuw wzdłużny. Ustawienie
dźwigni w pozycji środkowej umożliwia nacinanie gwintów po zamk-
nięciu półnakrętki.
10. Dźwignia włączania półnakrętki: (D, rys.13) Znajduje się z przodu
zespołu skrzynki suportowej. Wykorzystywana jest przy gwintowa-
niu.
11. Dźwignia włączania posuwu wzdłużnego: (G, rys.13) Znajduje się z
przodu zespołu skrzynki suportowej. W celu włączenia posuwu
dźwignię należy przestawić do góry, a w celu wyłączenia – do dołu.
12. Sprzęgło przeciążeniowe posuwu: (F, rys. 13) W przypadku prze-
ciążenia tokarki będzie się ono ślizgać, wówczas należy zmniejszyć
szybkość skrawania. Uwaga: Sprzęgło jest ustawione fabrycznie i nie
musi być podregulowywane. Jeżeli jednak regulacja okaże się koni-
eczna należy postępować zgodnie ze wskazówkami podanymi z przo-
du przekładni suportowej.
13. Pokrętło posuwu poprzecznego: (H, rys. 13) Usytuowane ponad ze-
społem przekładni suportowej. Pokręcanie w prawo powoduje ruch
sanek poprzecznych w kierunku tyłu maszyny.
14. Pokrętło posuwu suportu: (J, rys.13) Usytuowane na końcówce su-
portu. W celu przemieszczenia narzędzia pokręcać w prawo lub lewo.
15. Dźwignia zaciskowa imaka narzędziowego: (K, rys. 13)
Usytuowana na górze imaka. Aby zwolnić narzędzie pokręcać w le-
wo, aby zacisnąć pokręcać w prawo.
Rys. 14
16. Dźwignia zaciskowa tulei konika: (A, rys. 14) Znajduje się u góry
konika. W celu zablokowania tulei pokręcać w prawo. W celu odblo-
kowania tulei pokręcać w lewo.
17. Dźwignia ustalająca konika: (B, rys. 14) Znajduje się u góry koni-
ka. W celu unieruchomienia konika w danej pozycji unieść dźwignię
do góry. W celu zwolnienia konika opuścić dźwignię do dołu. W pr-
zypadku dużego obciążenia konika można wzmocnić blokadę przez
dokręcenie sześciokątnego łba mechanizmu blokujacego, z prawej
strony konika.
18. Pokrętło wysuwu tulei konika: (C, rys. 14) W celu wysunięcia tulei
należy pokręcać w prawo, w celu cofnięcia – pokręcać w lewo.
19. Regulacja przesunięcia poprzecznego konika: (D, rys. 14) Do pr-
zesunięcia poprzecznego konika, niezbędnego przy toczeniu długich
stożków o małej zbieżności, przeznaczone są dwie śruby z łbem z
gniazdem sześciokątnym. Wykręcanie jednej śruby przy jednoczes-
nym wkręcaniu drugiej powoduje przemieszczanie poprzeczne koni-
ka. Podczas tej regulacji dźwignia ustalająca konika nie może być za-
ciśnięta.
Rys. 16
Rys. 15
20. Hamulec nożny: (A, rys. 15) Łącznik mechanizmu hamulcowego
znajduje się w podstawie łoża. Hamulec działa na koło pasowe we
wrzecienniku. Naciśnięcie pedału powoduje wstrzymanie wszystkich
funkcji tokarki. (Uwaga: Zasilanie tokarki będzie nadal włączone).
21. Mikroogranicznik ruchu sań: (B, rys. 15) Może być używany podc-
zas pracy z posuwem ręcznym. Do dokładnego ustawienia pozycji
ogranicznika służy pokrętło z podziałką. Ogranicznik można przemi-
eszczać wzdłuż łoża po poluzowaniu dwóch śrub imbusowych znaj-
dujących się od spodu ogranicznika.
22. Osłona łoża: (C, rys.15) Osłonę można łatwo zdjąć dla oczyszczenia
wnętrza podstawy.
Praca na tokarce
Ustawienie wartości posuwu przy toczeniu i nacinaniu gwintów
1. Wybrać odpowiednią wartość z tabeli posuwów. Tabela znajduje się
na przedniej ściance wrzeciennika (A, rys. 16).
2. Ustawić dźwignie i pokrętła (B, C, D, E, rys. 16) we właściwych po-
zycjach wg tabeli posuwów.
