61
Nacinanie gwintów

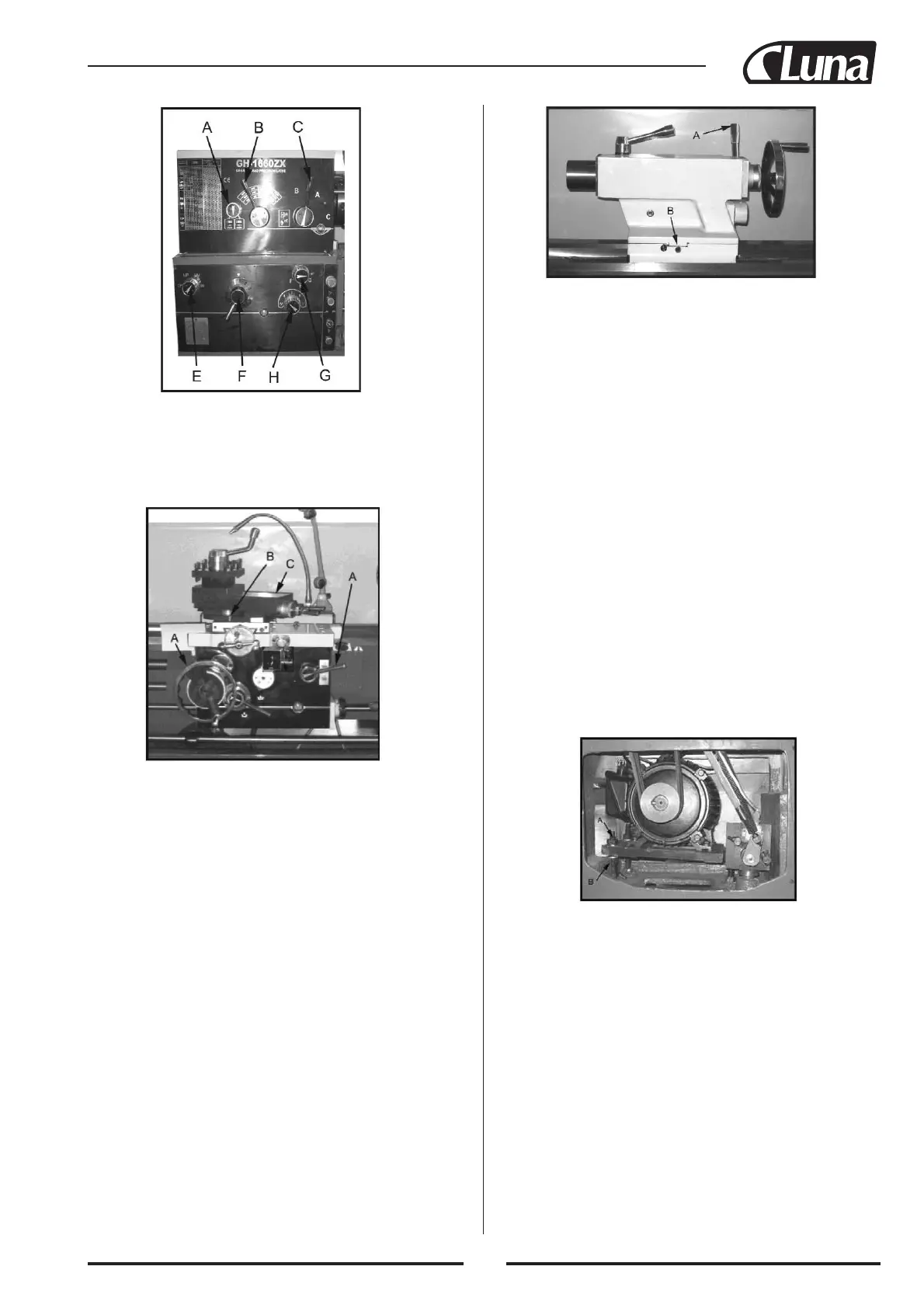

1. Ustawić w żądanej pozycji dźwignię kierunku posuwu (A, rys. 17).
2. Ustawić dźwignie przełączające (B, C, rys. 17) na odpowiednią pręd-
kość obrotową.
3. Ustawiając odpowiednio dźwignie (E, F, H, G, rys. 17) ustalić para-
metry żądanego gwintu.
Rys. 19
Rys. 17
Rys. 18
4. Ustawić dźwignię przełącznika posuwu (D, rys. 18) we właściwej po-
zycji (neutralnej).
5. Włączyć zazębienie półnakrętki dźwignią A, rys. 18.
6. Przed rozpoczęciem właściwego nacinania gwintu wykonać próbę na
kawałku materiału odpadowego.
Suport krzyżowy. Suport krzyżowy (C, rys. 18) umieszczony jest na
szczycie sanek poprzecznych i może być obracany w zakresie 360°. U
dołu podstawy naniesiona jest podziałka w stopniach (B, rys. 18), która
ułatwia ustawienie suportu pod odpowiednim kątem.
Kasowanie luzu sań suportowych. Po pewnym okresie użytkowania ni-
ektóre części ruchome wymagają przeprowadzenia regulacji przeciwk-
linów w celu skasowania luzów.
Sanie wzdłużne. Dla wyregulowania równomierności ruchu sań wzdłuż-
nych należy pokręcić śruby regulacyjne przeciwklina usytuowane z tyłu
sań, po obu stronach.
Sanki poprzeczne. Dla wyregulowania równomierności ruchu sanek
poprzecznych należy pokręcić śruby regulacyjne usytuowane w przedniej
i tylnej części przeciwklina.
Suport. Dla wyregulowania równomierności ruchu suportu należy pokrę-
cić śruby regulacyjne przeciwklina w jego prowadnicy.
Przesunięcie poprzeczne konika. W celu przesunięcia poprzecznego ko-
nika, umożliwiającego toczenie długich stożków o małej zbieżności,
postępować następująco:
1. Zwolnić blokadę konika przez opuszczenie dźwigni A, rys. 19, oraz
poluzowanie wałka mimośrodowego z łbem sześciokątnym.
2. Naprzemiennie, wykręcać śrubę ustającą usytuowaną po frontowej
strony konika, i wkręcać śrubę ustającą po stronie tylnej (B, rys. 19).
Uwaga: Na rysunku widoczna jest tylko śruba przednia.
Demontaż wyjmowanej sekcji łoża
1. Aby zdemontować wyjmowaną sekcję łoża (mostek) należy wykręcić
cztery śruby z łbem walcowym z gniazdem sześciokątnym, oraz dwa
sworznie śrubowe podobnego typu.
2. Poluzować stożkowe kołki pozycjonujące przez dokręcenie znajdują-
cych się na nich nakrętek sześciokątnych. Z chwilą poluzowania kołki
łatwo wychodzą.
3. Teraz sekcję można wyjąć.
Montaż wyjmowanej sekcji łoża
1. Dokładnie oczyścić spód oraz części końcowe wyjmowanej sekcji
łoża.
2. Założyć sekcję na miejsce i wyrównać końce.
3. Poluzować nakrętki kołków pozycjonujących i wcisnąć je w łoże to-
karki, poprzez wybranie.
4. Założyć cztery śruby z łbem walcowym z gniazdem sześciokątnym i
wkręcać naprzemiennie, aż do całkowitego wkręcenia.
Wymiana i regulacja pasków
1. Odłączyć zasilanie maszyny.
2. Otworzyć pokrywę przekładni zębatej, zdjąć pokrywy dolne: tylną i
boczną. Umożliwi to dostęp do silnika i pasków klinowych.
3. Poluzować nakrętkę sześciokątną A, rys. 20. Wsunąć pod silnik
kawałek kołka drewnianego i wykorzystując go jako dźwignię unieść
silnik do góry. Podeprzeć silnik w uniesionej pozycji.
4. Zdjąć stare paski. Założyć nowe paski na kółka pasowe.
5. Unieść silnik i wyjąć tymczasową podporę.
6. Poprzez opuszczanie nakrętki B, rys. 20, i dokręcanie nakrętki A wy-
regulować naprężenie pasków tak, by po lekkim naciśnięciu palcem
każdy z pasków uginał się o około ¾” (19 mm).
7. Założyć pokrywy i dołączyć zasilanie tokarki.
Rys. 20
