5
Specifikationer
Artnr ............................................................................................. 20758 -0606 -0705 -0804 -0903
Luna ....................................................................................................... ML 1660 ML 1840 ML 1860 ML 1880
Kapacitet:
Sving over vange ............................................................................. mm 400 460 460 460
Sving over tværslæde ....................................................................... mm 250 290 290 290
Sving i bro ........................................................................................ mm 650 700 700 700
Drejelængde ..................................................................................... mm 1500 1000 1500 2000
Spindeldok:
Spindelboring ................................................................................... mm 80 80 80 80
Spindelmontering ................................................................................... D1-8 D1-8 D1-8 D1-8
Spindelkonus med manchet: .................................................................. MK 7 MK 7 MK 7 MK 7
Spindelhastigheder ................................................................................. 12 12 12 12
Interval for spindelhastigheder 50Hz ...................................... omdr/min 25-1800 25-1800 25-1800 25-1800
Interval for spindelhastigheder 60Hz ...................................... omdr/min 30-2160 30-2160 30-2160 30-2160
Smøremetode ......................................................................................... Stænksmøring Stænksmøring Stænksmøring Stænksmøring
Gearkasse:
Antal længde- og tværtilspændinger ...................................................... 122 122 122 122
Interval for længdetilspændinger mm/omdr. ................................... mm 0,04-2,46 0,04-2,46 0,04-2,46 0,04-2,46
Interval for tværtilspænding (mm/omdr.) ....................................... mm 0,03-1,23 0,03-1,23 0,03-1,23 0,03-1,23
Antal tommegevind................................................................................ 61 61 61 61
Interval for tommegevind ............................................................ T.P.I. 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72
Antal metriske gevind ............................................................................ 24 24 24 24
Interval for metriske gevind ............................................................. mm 0.5 - 20 0.5 - 20 0.5 - 20 0.5 - 20
Grundholder og slæde:
Maks. værktøjsstørrelse ................................................................... mm 25 x 25 25 x 25 25 x 25 25 x 25
Maks. grundholderslæde-vandring .................................................. mm 130 130 130 130
Maks. tværslæde-vandring ............................................................... mm 230 230 230 230
Maks. hovedslæde-vandring ............................................................ mm 1340 890 1340 1900
Pinoldok:
Pinoldokmanchet-vandring .............................................................. mm 130 130 130 130
Konus i pinoldokmanchet ...................................................................... MK 4 MK 5 MK 5 MK 5
Diverse:
Hovedmotor ...........................................................................................
230/400 3-fas 230/400 3-fas 230/400 3-fas 230/400 3-fas
............................................................................................................... 50-60Hz 50-60Hz 50-60Hz 50-60Hz
Nettovægt (ca.)................................................................................... kg 2485/2630 2485/2630 2485/2630 2485/2630
Advarsel
Læs og opnå grundigt kendskab til alle
punkter i den-
ne manual, inden maskinen opstilles eller betjenes. Undladelse
af dette kan medføre alvorlig personskade!
Indhold i forsendelsesemballage
1 Drejebænk
1 Fast brille (monteret på drejebænk)
1 Medfølgende brille (monteret på drejebænk)
1 250 mm treklo-patron (monteret på drejebænk)
1 320 mm fireklo-patron
1 Planskive (12” planskive til 14” ZX-drejebænk, 16” pladeskive til
16”/18” ZX-drejebænk)
1 Værktøjskasse
Indhold i værktøjskasse
1 Unbrakonøglesæt
1 Gaffelnøglesæt
1 Spindelmanchet
1 Pinol
6 Nivelleringsbolte
6 Nivelleringsskiver
1 Skruetrækker med fladt blad
1 Stjerneskruetrækker
1 Patronnøgle
1 Nøgle til værktøjsholder
1 El-pære
1 Skiftenøgle
1 Oliesprøjte
1 Håndtag til tværtilspænding
2 Springbolte
1 Roterende pinol (MK 4 til 14”/16” ZX- drejebænk
MK 5 til 18”-drejebænk)
1 Nøgle til Camlock
1 Gaffelnøgle til rundmøtrik
1 Nøgle til stifter i forkrøpning
5 Sikring
1 Konus-stykke
1 Bøtte med maling
1 Stykliste
1 Betjeningsmanual

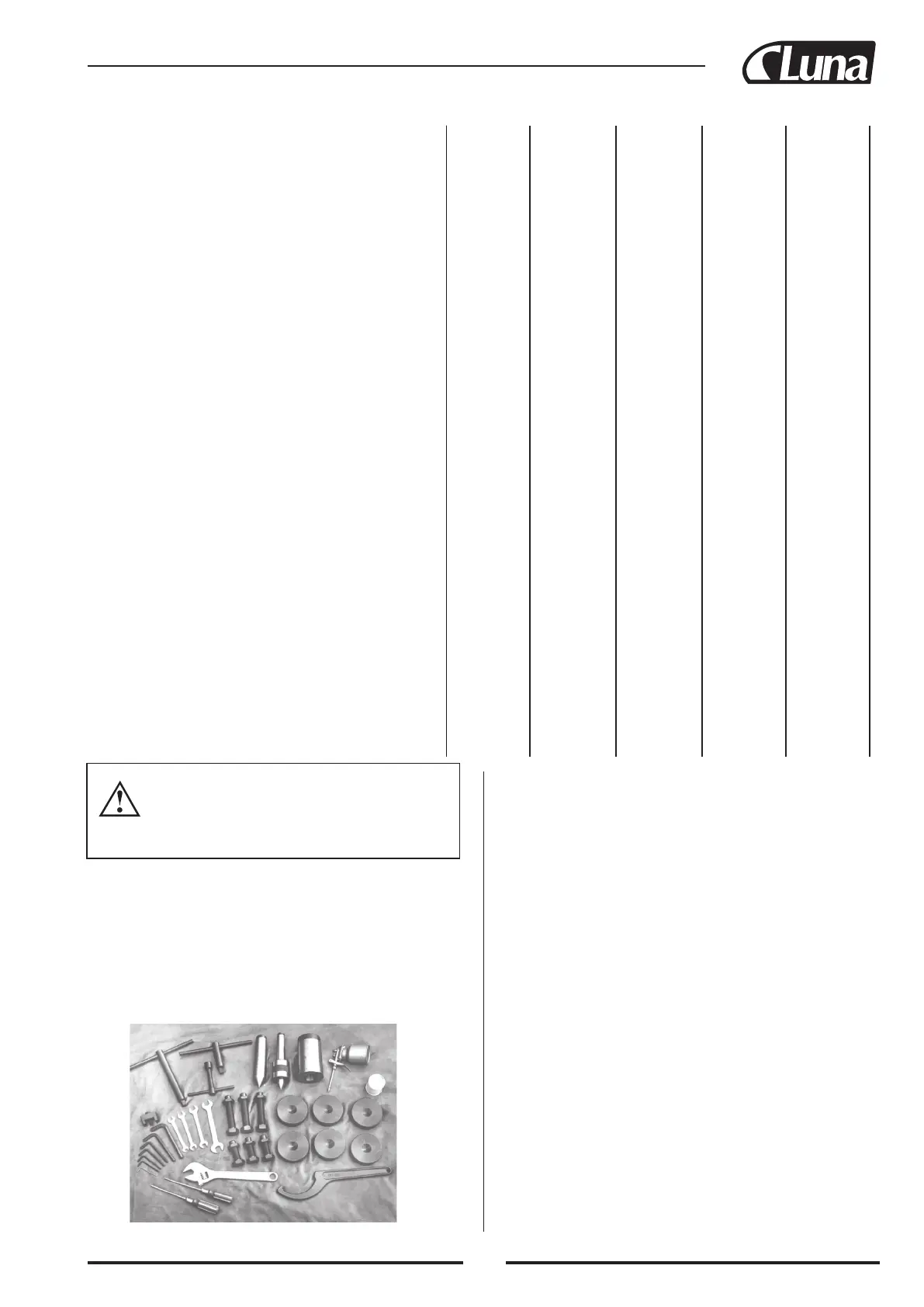

Fig. 1
-0580
ML 1640
410
250
660
1000
80
D1-8
MK 7
12
25-1800
30-2160
Stænksmøring
122
0,04-2,46
0,03-1,23
61
1-5/8 - 72
24
0.5 - 20
25 x 25
130
230
1340
130
MK 4
230/400 3-fas
50-60Hz
2485/2630
