Udpakning og klargøring
1. Fjern trækassen omkring drejebænken.
2. Fjern boltene fra drejebænken i kassens bund.
3. Drejebænken skal placeres på et tørt sted med god belysning, og så der
er adgang til drejebænken fra alle fire sider i forbindelse med vedlige-
holdelse.
4. En slynge fastgøres på drejebænken efter stålstænger eller -rør (med en
tilstrækkelig styrke) er placeret i hullerne på selve drejebænken som
vist på Fig. 2. Der må ikke løftes i spindlen. Anvend hensigtsmæssigt
hejseværk til forsigtigt at løfte drejebænken op fra kassens bund. Sørg
for, at drejebænken er balanceret, inden den flyttes.
5. Drejebænken skal placeres på en helt plan og jævn overflade for, at
vangen ikke bøjes. Brug et professionelt nivelleringsinstrument til at
kontrollere, at maskinen står i vater både på langs og i dybden.
Nivelleringsskiverne i værktøjskassen og nivelleringsskruerne på dre-
jebænkens sokkel bruges til at bringe maskinen i vater. Drejebænken
skal stå i vater for at være præcis.
6. Rengør alle rustbeskyttede overflader med et mildt rengøringsmiddel,
petroleum eller dieselolie. Anvend ikke malingsfortynder, benzin eller
lakfortynder. De beskadiger de malede overflader. Påfør en tynd film
af 20W-maskinolie alle rengjorte overflader.
7. Aftag den bagerste afskærmning på gearkassen. Rengør alle kompo-
nenter på den bagerste gearenhed og smør alle gear med tykt, bestan-
digt smørefedt. Monter afskærmningen igen.

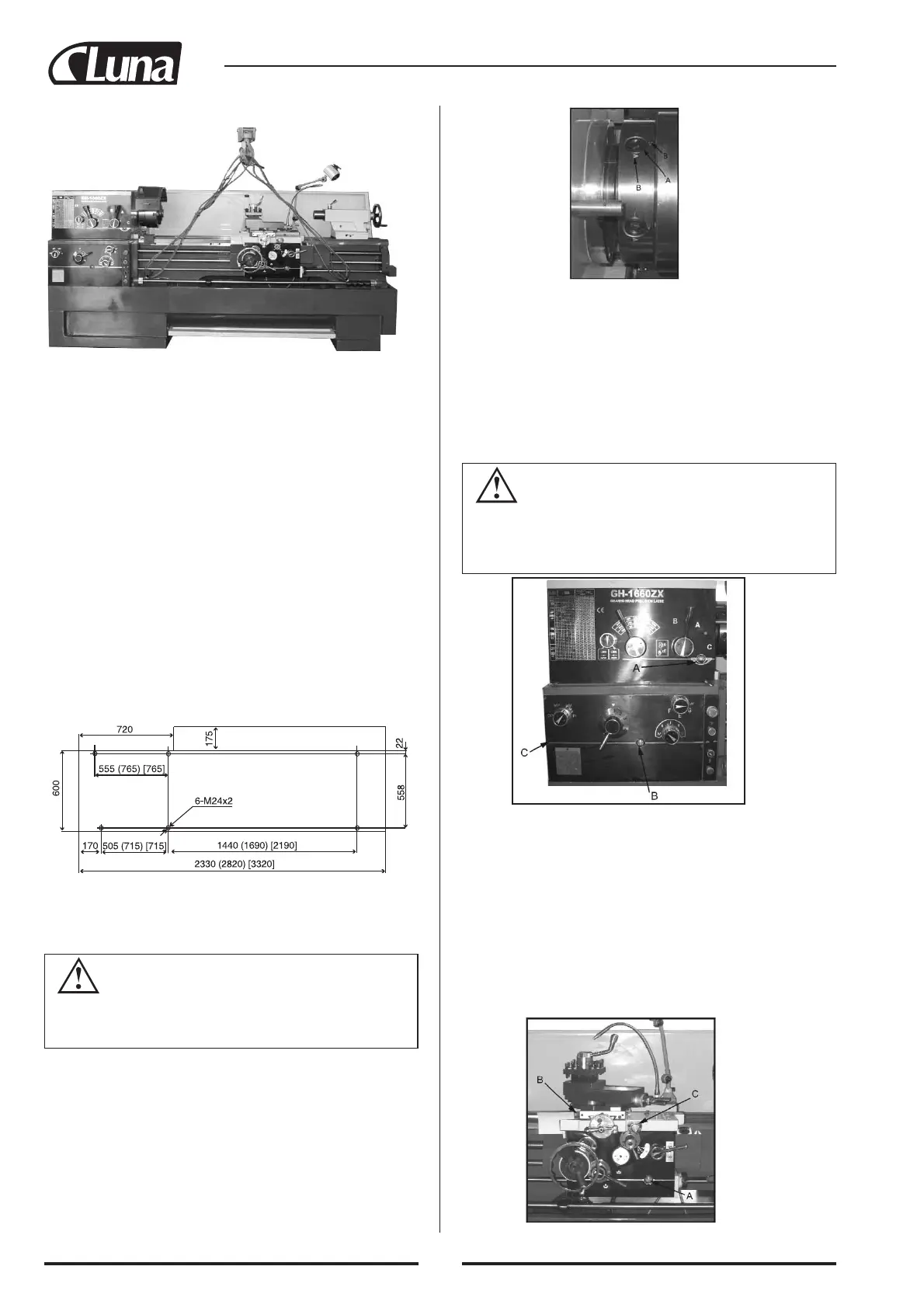

Fig. 2
Fig. 3
Fig. 5
Fig. 4
Dimensionerne ovenfor er til 1840 ML-maskiner. Dimensionerne i ( ) er
til 1660/1860 ZX-maskiner. Dimensionerne i [ ] er til 1880 ZX-maskiner
Klargøring af patron (treklo)
Advarsel
Læs og opnå grundigt kendskab til alle anvisninger til
klargøring af patronen! Undladelse af dette kan medføre
alvorlig personskade og/eller beskadigelse af drejebænken!
Forsigtig
Alle smøresteder på drejebænken skal eftergås, og alle
beholdere skal fyldes til driftsniveau, inden drejebænken
tages i brug! Undladelse af dette kan medføre alvorlig
beskadigelse af drejebænken!
Bemærk: Inden patronen aftages fra spindlen, placeres en opsamlings-
bakke på tværs af vangerne under patronen.
1. Understøt patronen, mens de seks camlocks drejes 1/4 omgang mod
uret vha. nøglen til camlock, som findes i værktøjskassen.
2. Fjern forsigtigt patronen fra spindlen, og placer den på en hensigtsmæs-
sig arbejdsflade.
3. Undersøg støtteboltene til hver camlock. Kontroller, at de ikke er rev-
nede eller knækkede under transporten. Rengør alle dele grundigt med
opløsningsmiddel. Rengør også spindel og camlocks.
4. Påfør alle patronkløer og -spiraler i patronen med #2 litiumfedt på tube.
Påfør en tynd film af Mobil DTE® Oil Heavy Medium-olie på spind-
len, camlocks og selve patronen.
5. Løft patronen op til spindelnæsen og tryk den på spindlen. Spænd den
på plads ved at dreje alle camlocks 1/4 omgang med uret.
Justeringsmærket (A, Fig. 3) på camlock'en skal stå mellem de to pile,
når de er tilspændt. Hvis justeringsmærket ikke står mellem de to pile,
skal patronen afmonteres, og støtteboltene til camlock skal justeres ved
enten at dreje dem en fuld omgang ud (hvis camlocks ikke griber fat)
eller ved at dreje en fuld omgang ind (hvis camlocks drejes uden for ju-
steringsmærkerne).
6. Monter patronen og tilspænd den.
Smøring
1. Spindeldok - Der skal påfyldes olie til indikatormærket i olieskueglas-
set (A, Fig. 4). Efterfyld med Mobil DTE® Oil Heavy Medium. Olien
påfyldes ved at fjerne proppen øverst på spindeldokken. Olien drænes
ved at fjerne proppen i nederste venstre hjørne bagerst på spindeldok-
ken. Dræn alt olie og fjern alle metalspåner. Der påfyldes olie igen ef-
ter første måneds drift. Herefter skiftes olien i spindeldokken hver an-
den måned.
2. Gearkasse - Der skal påfyldes olie til indikatormærket i olieskueglas-
set (B, Fig. 4). Efterfyld med Mobil DTE® Oil Heavy Medium.
Gearkassen smøres ved at fjerne de to skruer på den øverste afskærm-
ning. Olien drænes ved at fjerne drænproppen (C, Fig. 4) på venstre si-
de af gearkassen. Dræn alt olie, og påfyld igen efter de første tre måne-
ders drift. Herefter skiftes olien i gearkassen hver sjette måned.
