Fig. 10
Overordnet beskrivelse
Drejebænkens vange. Drejebænkens vange (A, Fig. 10) er fremstillet af
støbejern med lavt vibrationsniveau og stor stivhed. To præcisionsslebne
glideføringer, som er forstærket ved induktionshærdning og polering, fun-
gerer som styreskinne for slæden og spindeldokken. Den primære drivmo-
tor er monteret i soklen under spindeldokken.
Fig. 9
Hovedafbryder: (A, Fig. 9) Tænder og slukker for maskinen.
Kabelindgang til strømforsyning: (B, Fig. 9) Kontroller, at drejebænken
er korrekt jordforbundet.
7
3. Forklæde - Olien skal påfyldes til indikatormærket i olieskueglasset
(A, Fig. 5). Efterfyld med Mobil DTE® Oil Heavy Medium. Fjern olie-
proppen (B, Fig. 5) øverst til højre på forklædet for at påfylde olie.
Olien drænes ved at fjerne drænproppen nederst på forklædet. Dræn alt
olie, og påfyld igen efter de første tre måneders drift. Herefter skiftes
olien i forklædet én gang om året. Træk ud i grebet (C, Fig. 5) på eng-
angssmøringssystemet, og hold den ude i flere sekunder for, at olien lø-
ber ind i pumpen. Når grebet slippes, løber olien gennem flere olieka-
naler, hvorved vangernes og tværslædens overflade smøres. Dette skal
udføres to gange dagligt eller efter behov. Når olieniveauet falder til
under indikatormærket, skal der påfyldes olie.
Fig. 6
Fig. 7

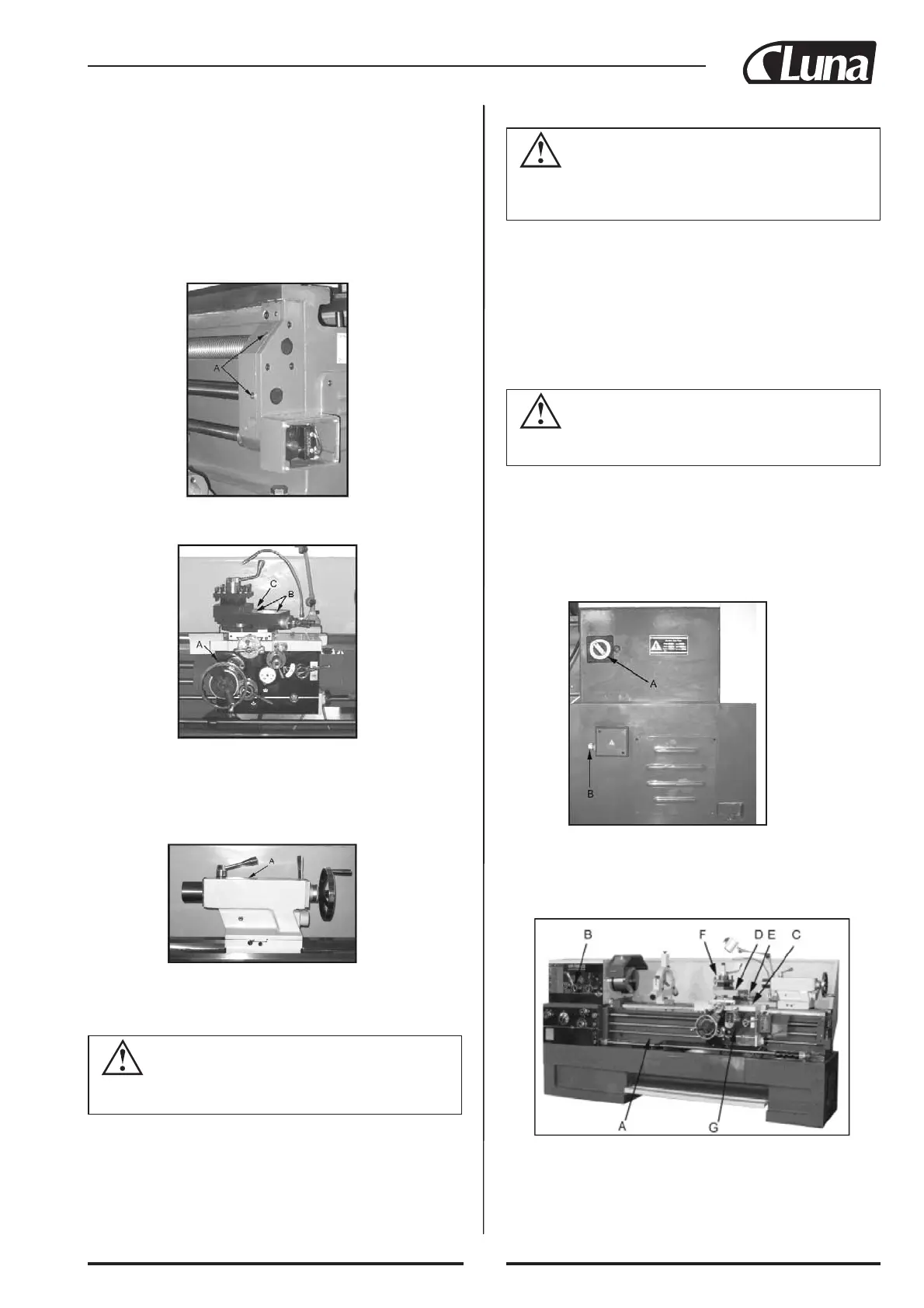

4. Ledeskrue og trækspindel: Smør de to smørenipler på højre side af
konsollen dagligt (A, Fig. 6) med Mobil DTE® Oil Heavy Medium.
5. Slæde: Smør smøreniplerne (A, Fig. 7) på håndhjulsakslen dagligt med
Mobil DTE® Oil Heavy Medium.
6. Brille til grundholder: Smør de fire smørenipler (B, Fig. 7) øverst på
grundholderslæden dagligt med Mobil DTE® Oil Heavy Medium.
7. Tværslæde: Smør smøreniplen (C, Fig. 7) dagligt med Mobil DTE®
Oil Heavy Medium.
Forsigtig
Følg kølemiddelproducentens anvisninger for brug, vedli-
geholdelse og bortskaffelse.
Advarsel
Alle elektriske tilslutninger skal udføres af en uddannet
elektriker! Undladelse af dette kan medføre alvorlig per-
sonskade og/eller beskadigelse af maskinen og bygninger!
Advarsel
Afbryd strømforsyningen til maskinen! Undladelse af det-
te kan medføre alvorlig personskade!
8. Pinoldok: Smør smøreniplen (A, Fig. 8) øverst på pinoldokken dagligt
med Mobil DTE® Oil Heavy Medium.
1. Aftag adgangsdækslet i enden med pinoldokken på drejebænkens ba-
gerste del af soklen. Sørg for, at kølepumpen ikke har rykket sig under
transporten.
2. Påfyld 15 liter (ca.) kølemiddelblanding i spånbakken.
3. Når maskinen er tilsluttet strøm, tændes kølepumpen, og det kontrolle-
res, at kølemidlet cirkulerer korrekt.
4. Monter adgangsdækslet igen.
Fig. 8
Hovedmotoren har en effekt på 7-1/2 HK (5,5 KW), 230/460 V og leveres
ledningsført fra fabrikken til 230 V. Kontroller, at strømforsyningen ved
drejebænkens placering har samme specifikationer som drejebænken.
Strømmen er tilsluttet korrekt, når spindlen roterer mod uret set fra pinol-
dokken, når frem/tilbage-omskifteren løftes op. Hvis patronen roterer med
uret, kobles drejebænken fra strømforsyningen, og de to strømledninger
byttes om (ikke den grønne jordledning). Herefter tilsluttes drejebænken
strømforsyningen igen.
Sådan ændres maskinen fra 230 V- til 460 V-drift
Hovedmotor: Skift ledningsføringen i henhold til diagrammet på moto-
rens kabelkasse.
Transformer: Åbn den elektriske tavle på bagsiden af maskinen i enden
med spindeldokken. Flyt ledningen fra polklemmen til 230 V til polklem-
men til 460 V som vist på transformeren.
Kølevæskepumpe: Åbn adgangspanelet på soklen i enden med pinoldok-
ken. Skift ledningsføringen i kølevæskepumpens kabelkasse i henhold til
diagrammet øverst på kabelkassen.
Påfyldning af kølevæske
Elektrisk tilslutning
