Interfaz de control EcoSystem de 0 –10 V- | Guía de instalación
www.lutron.com/ecosystem
Paso 1: Instale la interfaz
La interfaz de 0 – 10 V- deben instalarse sobre un gabinete
eléctrico de metal (o dentro del mismo), conectado a tierra y
reconocido por ULR/NECR, ya sea un aparato de iluminación
o un gabinete adecuado listado en UL508. Para instalar una
caja de conexiones, utilice la parte 2441317 de Lutron. Cumpla
los códigos locales y nacionales que correspondan.
La interfaz debe instalarse a menos de 3 m (10 pies) del
controlador al que está controlando.
ADVERTENCIA - Peligro de descarga eléctrica.
Podría
ocasionar lesiones graves o la muerte. Para evitar el riesgo
de una descarga eléctrica, no instale la interfaz si está
energizada. Antes de hacer la instalación, no conecte
ningún circuito con corriente eléctrica a la interfaz.
1. Instale la interfaz mediante los espárragos roscados de montaje
en la misma.
2. Para instalar correctamente la interfaz, use la guía de
dimensionamiento a continuación.
3. Entre la interfaz y el gabinete, use la arandela dentada que se incluye.
4. Apriete las tuercas que se incluyen en los espárragos de montaje.
Paso 2: Cablee la interfaz a los controladores
ADVERTENCIA - Peligro de descarga
eléctrica.
Podría ocasionar lesiones graves
o la muerte. Para evitar el riesgo de una
descarga eléctrica, no instale el cableado
mientras este tenga corriente. Antes de
cablear entre la interfaz y un controlador,
interrumpa la alimentación eléctrica mediante
un cortacircuito.
Se usan dos cables de bajo voltaje y dos cables de
voltaje de línea entre la interfaz y los controladores. Los
terminales están codificados por color, como sigue:
NARANJA = Vivo conmutable (120-277 V~) (SL)
BLANCO = Neutro (N)
GRIS = - 0
– 10 V-
PÚRPURA = + 0 – 10 V-
Mediante los siguientes pasos cablee una interfaz a un
controlador.
Paso 2a: Cableado de voltaje de línea
Los controladores deben seleccionarse de acuerdo
al voltaje de entrada apropiado. Verifique que se use
un controlador de 120V~ solo con una red eléctrica
de 120V~, y que un controlador de 277V~ se use
solo con una red eléctrica de 277V~. Se pueden usar
interfazes con cualquiera de estos voltajes. Todos los
controladores conectados a la misma interfaz deben
estar clasificados para el mismo voltaje de entrada.
Las interfazes solo puede soportar hasta 2 A de
corriente de carga de controladores conectados, con
un máximo de 5 controladores.
1. Use conductores sólidos de 1,5mm² a 0,75mm²
(16 AWG a 18 AWG) para cablear entre la interfaz y
el controlador.
2. Cablee la salida viva conmutable (SL) (NARANJA) de la
interfaz a la entrada línea/vivo del controlador.
3. Cablee el neutro (N) (BLANCO) de la interfaz a la
entrada neutra del controlador.
A 107 mm (4,20 pulg)
B 25 mm (1,00 pulg)
C 76 mm (3,00 pulg)
D 124 mm (4,90 pulg)
E 117 mm (4,60 pulg)
(centro de montaje)
F 36 mm (1,42 pulg)
G 51 mm (1,99 pulg)
H 28 mm (1,11 pulg)
I 51 mm (2,00 pulg)
J 41 mm (1,60 pulg)
K 8,3 mm (0,33 pulg)
L 16,5 mm (0,65 pulg)
M 19 mm (0,75 pulg)
N 44 mm (1,73 pulg)
O 34 mm (1,33 pulg)
P 19 mm (0,74 pulg)
Q 8 mm (0,32 pulg)
R 7 mm (0,29 pulg)

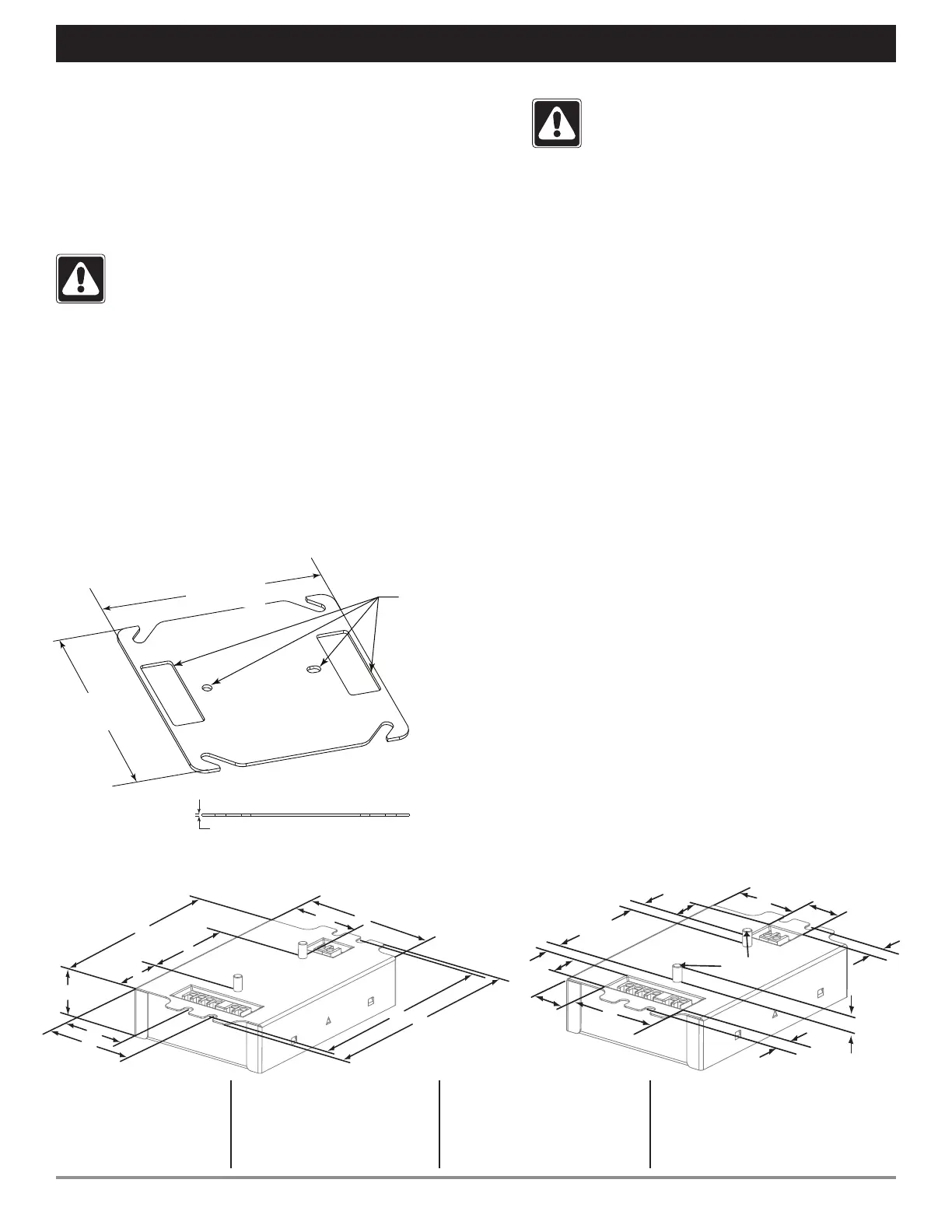

Dimensiones de montaje
B
F
G
J
C
H
A
E
D
I
Dimensiones de ubicación de conectores
M
N
O
P
R
K
Q
L
K
Q
L
Espárragos roscados
8-32
Dimensiones de la placa de montaje
de la caja de conexiones
103 mm
(4,070 pulg)
103 mm
(4,070 pulg)
1,6 mm
(0,063 pulg)
Funciones
diseñadas
para
interactuar
con el módulo
TVI-LMF-2A.
Funciones diseñadas para interactuar con una caja de conexiones de metal cuadrado de 102 mm (4 pulg).
