6
10049018

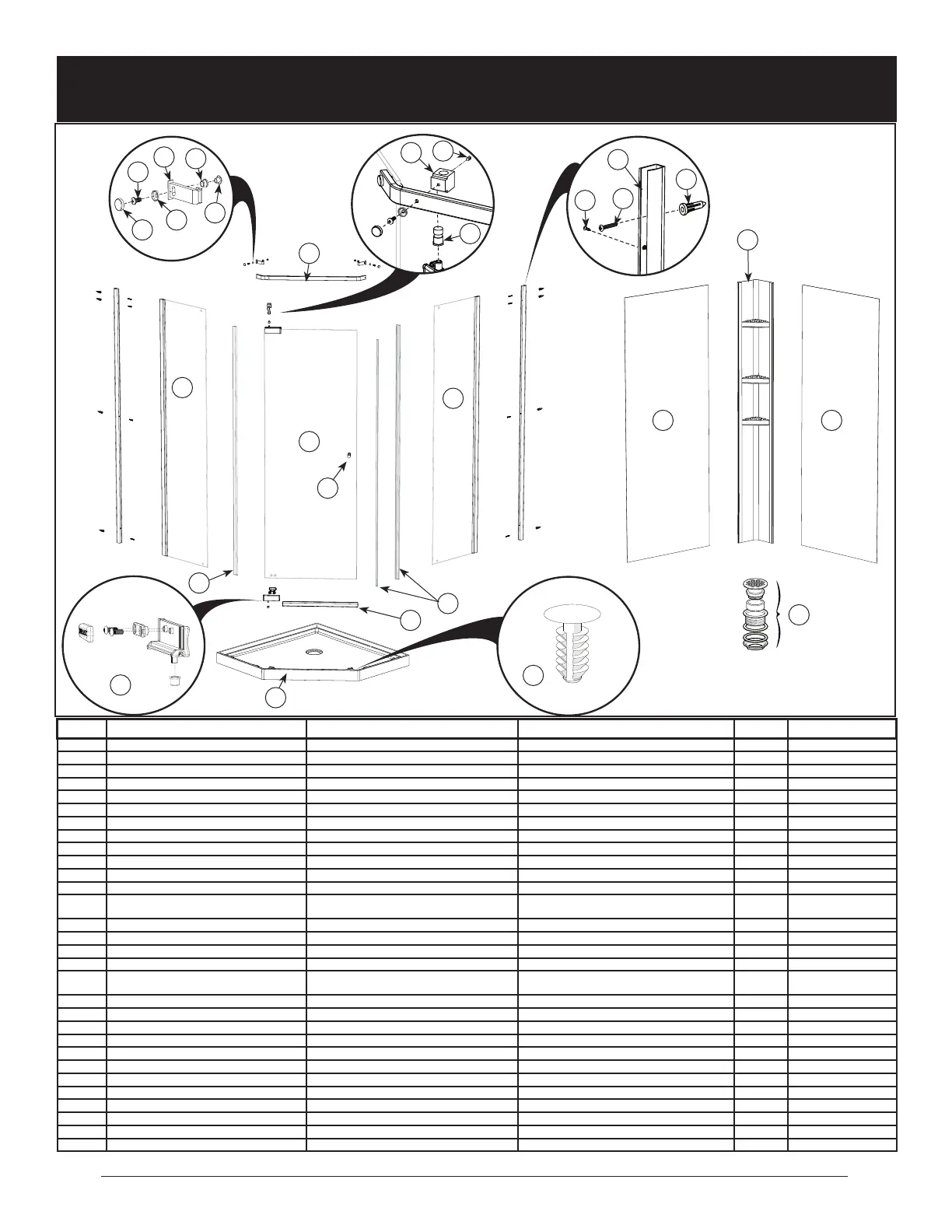

Parts and components • Liste des pièces et composantes
• Piezas y Componentes
1
4b
5
6
3
2
# Part Nom de la pièce Pieza Qt Cant. Code Código
1 Base Base Base 1 10027235
2 Wall panel Panneau mural Panel mural 2 10015101-129
3 Corner caddy Panneau mural de coin Repisa esquinera 1 10015100-129
4a Left side panel Panneau de côté gauche Panel lateral izquierdo 1 10093660-XXX-XXX
4b Right side panel Panneau de côté droit Panel lateral derecho 1 10093666-XXX-XXX
5 Door Porte Puerta 1 10044120-XXX
6 Top rail Traverse supérieure Riel superior 1 10041821-XXX-601
7 Wall jamb Montant mural Montante mural 2 10041320-XXX-603
8 Magnetic strip Extrusion aimantée Tira magnética 1 10041911-092-602
9 Door seal Joint d'étanchéité pour porte Junta de la puerta 1 10017712-092-601
10 Door seal (bottom) Joint d'étanchéité pour porte (bas) Junta de la puerta (inferior) 1 10017743-092-XXX
11 Pivot Clamps (bottom and top) Brides de pivot (inférieur et supérieur) Bisagras pivotantes (inferior y superior) 1 10021900
12¹
Hardware kit (HDR/SIL SET 333/343
SIL KSD486-CH28 SET)
Ensemble de quincaillerie (HDR/SIL SET
333/343 SIL KSD486-CH28 SET)
Estuche de ferretería (HDR/SIL SET
333/343 SIL KSD486-CH28 SET)
1 10049018-XXX-600
13 Pivot block Bloc pivot Bloque pivotante 1 n/a
14² Adjustable pivot bushing Douille de pivot réglable Cojinete de pivote ajustable 1 n/a
15² M5 X 1/4" setscrew Vis de serrage M5 X 1/4" Tornillo de jación M5 de 1/4" 1 n/a
16 Glass bushing Douille pour verre Cojinete para vidrio 2 n/a
17 15mm bushing wrench for pivot block Clé à bague hexagonale 15mm pour bloc pivot
Llave de boca hexagonal de 15mm
para bloque pivotante
1 n/a
18 Top rail hook Crochet pour traverse supérieure Gancho para riel superior 2 n/a
19 Handle Poignée Tirador 1 n/a
20 Barrel bolt #10-24 Boulon cylindrique no°10-24 Perno cilíndrico Nro.10-24 2 n/a
21 Snap cap Capuchon Capuchón a presión 9 n/a
22 Snap washer Rondelle pour capuchon Arandela para capuchón 9 n/a
23 Allen wrench 2.5 mm Clé Allen 2.5mm Llave hexagonal 2.5mm 1 n/a
24 Screw, Phillips #10-24 X 1/2" Vis, Phillips no°10-24 X 1/2" Tornillo, Phillips Nro.10-24 de 1/2" 3 n/a
25 Anchors #8 Ancrage #8 Anclajes Nro.8 8 n/a
26 Screw, Phillips/square #2, #8 X 1 1/2" Vis, Phillips/carré no°2, no°8 X 1 1/2" Tornillo, Phillips/cuadrado Nro.2, Nro.8 de 1 1/2" 8 n/a
27 Screw, Phillips/square #2, #6 X 1/2" Vis, Phillips/carré no°2, no°6 X 1/2" Tornillo, Phillips/cuadrado Nro.2, Nro.6 de 1/2" 8 n/a
28 Cap Capuchon Capuchón 3 10014118
29 Drain kit Ensemble de drain Desagüe 1 10000040
X ¹ Les pièces numérotées de 13 à 27 font partie de l'ensemble de quincaillerie, Las piezas numeradas del 13 al 27 forman parte del estuche de ferretería.
X ² Ces pièces font parties du bloc pivot, Estas piezas forman parte del bloque pivotante.
2
4a
21
9
24
22
20
18
16
14
15
13
25
26
19
10
11
7
27
8
28
29
