MAAX KLEARA 6MM PIVOT - STEP 4 - SIDE PANEL ASSEMBLY (NEXT); Tighten Set Screws

# 10049321-090804
7

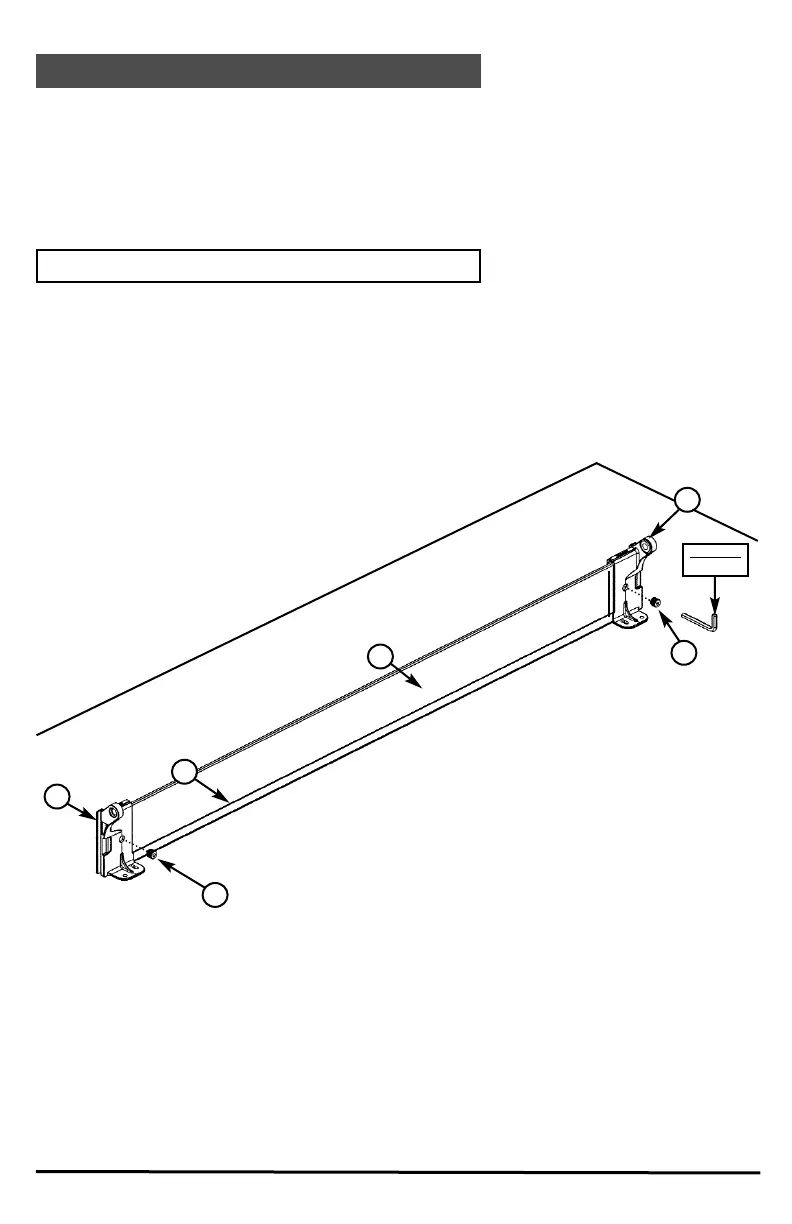

I. Tighten the set screws (P) up against the side
glass panel (B) using the Allen key provided
with the pivot retainer (J or K). (Fig. F).
Note: Do not overtighten set screw (P).
STEP 4 - SIDE PANEL ASSEMBLY (NEXT)
I. Serrez les vis de pression (P) contre le panneau de
verre latéral (B) en utilisant la clé Allen fournie
avec le support à pivot (J ou K). (Fig. F)
Note: Ne pas trop serrez la vis de pression (P).
STEP 4 - ASSEMBLAGE DU PANNEAU LATÉRAL (SUITE)
J/K
B
F
Clé
Allan
Allan Key
P
P
Fig. F
J/K
