ÉTAPE 6 - ASSEMBLAGE DE LA PORTE
I. Enlevez la pellicule du ruban adhésif à partir du haut du
profilé en U (F). Retirez tranquillement la pellicule auto-
collante * et appliquez une pression contre le mur.
(Fig. R)
*Au besoin, devissez légèrement les vis (AA) pour
facilité le retrait de le pellicule autocollante
II. Resserrez les 4 vis (AA).
III. Insérez le remplisseur du profilé en U (L) entre le pan-
neau de verre latérale (B) et le profilé en U (F). Coupez
l’excédent.
(Fig. R)
STEP 6 - DOOR ASSEMBLY
I. Remove film from double-face tape at top of U-channel
(F). Slowly pull down on film and apply pressure against
the wall. (Fig. R)
*If needed, slightly unscrew screws (AA) to remove
the double face tape.
II. Tighten the 4 (AA) screws.
III. Insert U-channel filler (L) between side glass panel (B)
and U-channel (F). Cut excess. (Fig. R)

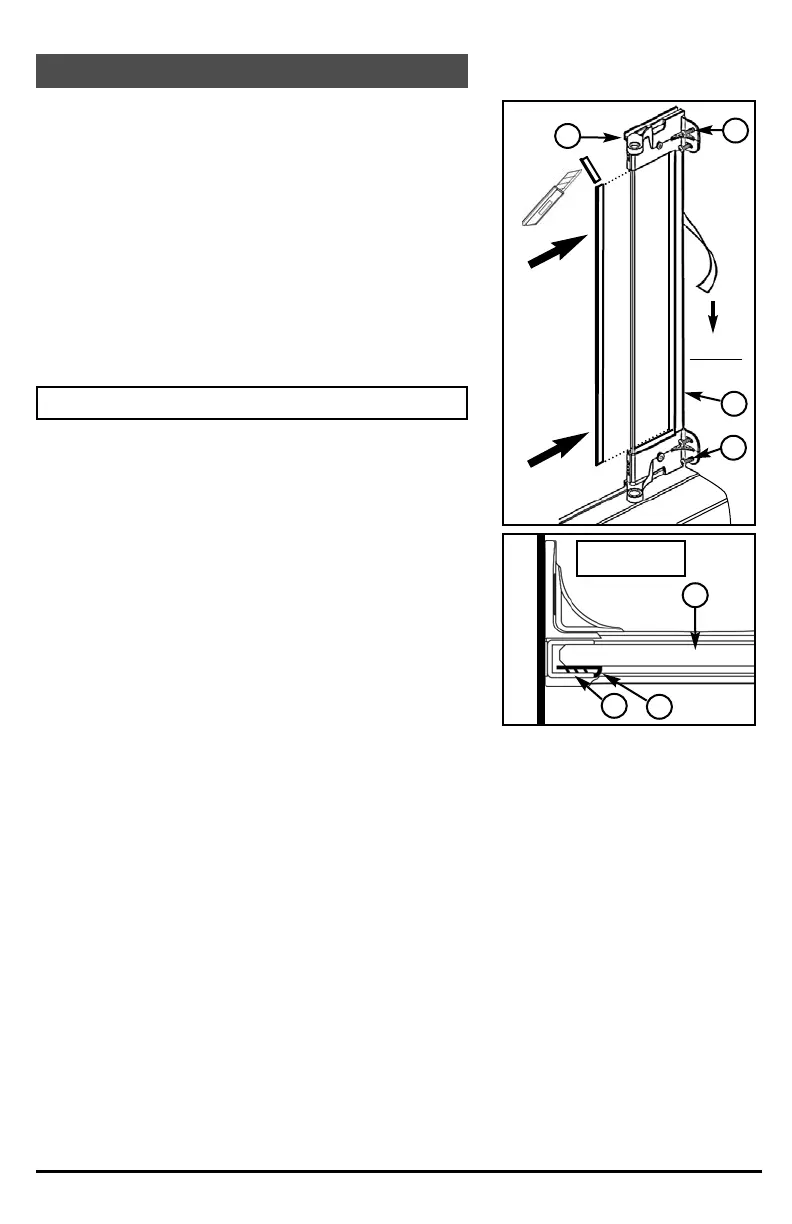

Fig. R
J/K
Pellicule
Film
AA
F
AA
Vue de Haut /
Top View
F
B
L
Mur / Wall
