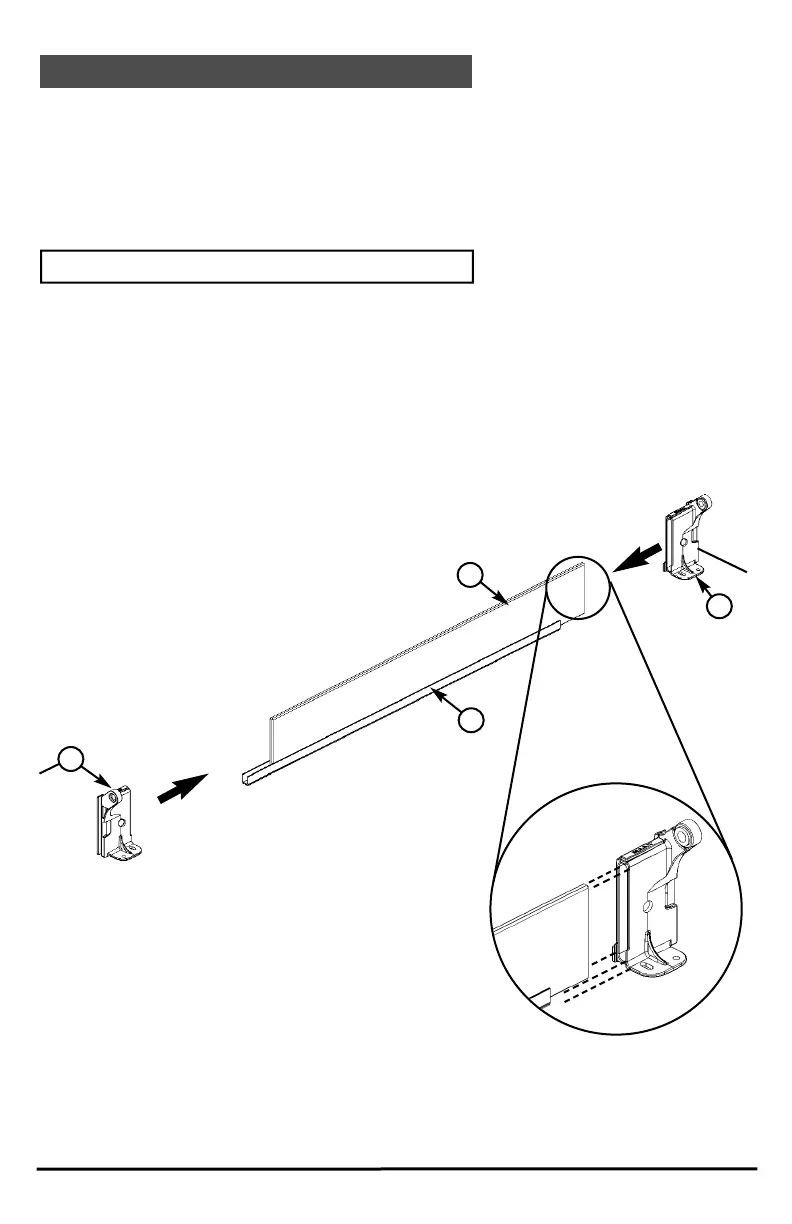

STEP 3 - ASSEMBLAGE DU PANNEAU LATÉRAL
STEP 3 - SIDE PANEL ASSEMBLY
J/K
B
F
J/K
I. Insérez un des supports à pivot (J ou K) à l’extrémité du panneau de verre latéral (B).
II. Insérez le profilé en U (F) sur le panneau de verre latéral (B), jusqu’au support à pivot installé à
l’étape précédente.
IV. Insérez le deuxième support à pivot (J ou K) à l’autre extrémité du panneau de verre latéral (B),
jusqu’au profilé en U.
I. Insert a pivot retainer (J or K) on the end of the side panel (B).
II. Insert the U-channel (F) on side panel (B), up to pivot retainer already installed.
III. Insert the second pivot retainers (J or K) on the other end of the side panel (B), up to the U-
channel.
Fig. E
