MACROM ITALIANO 42.15 - 42.17 17 FEBBRAIO 1993 29

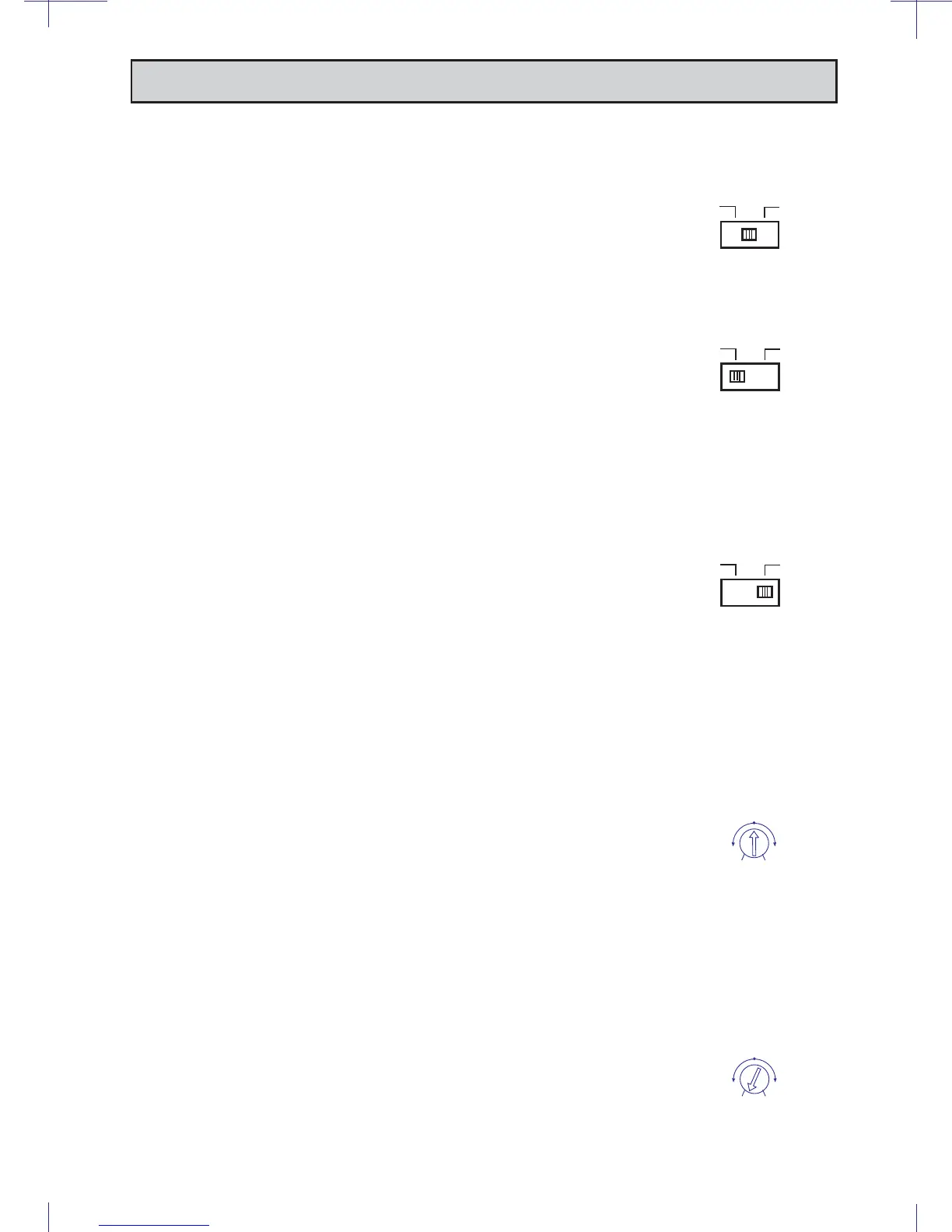

INTERRUTTORE DI SELEZIONE DI INGRESSO
a) MODO "STEREO" Selezionate la posizione "ST" quando
usate l`amplificatore come un sistema stereo di 2 canali.
Note: Anche in questo caso il collegamento del canale
centrale è possibile L + R -.
b) MODO "L - MONO" Selezionate la posizione "L - MONO"
quando l`amplificatore è usato con un solo canale in ingresso.
Note: Collegate i fili provenienti da un singolo altoparlante ai
morsetti ( L+ R- ) per ottenere un collegamento BTL (a ponte).
Nel caso desiderate un'immagine stereofonica è necessario
impiegare un altro 42.15/42.17 collegato allo stesso modo
all`altro altoparlante.
REGOLAZIONI E INTERRUTTORE
c) MODO "L + R" Selezionate l`interruttore nella posizione
"L+R" quando l`amplificatore è usato per un sistema di
subwoofer che utilizza i canali destro e sinistro. I due ingressi
verranno così miscelati ottenendo un unico segnale monofonico
in uscita ripartito su i due canali o, su un canale al doppio dela
potenza se il Sub Woofer è collegato al canale centrale ( L +
R - ).
29
CONTROLLO DI REGOLAZIONE DEL GUADAGNO IN INGRESSO
La posizione centrale serve per selezionare la sensibilità
dell`ingresso a 500mV , la quale corrisponde all`uscita di
preamplificazione dei prodotti MACROM.
Quando volete collegare l`amplificatore con una unità principale
che non è MACROM ma che possiede uscite preamplificate del
tipo RCA, procedete nel seguente modo:
a) Collocate il controllo di volume della vostra unità principale a
3/4 dell`uscita massima.
b) Girate il controllodi guadagnodi ingressousando un cacciavite
e regolate il guadagno in ingresso da 0.1V-2V per ottenere
la massima pressione sonora ma senza alcuna distorsione.
GAIN
CONTRO
L
0.5V
0.1
V
2 V
L (MONO) ST L+R
L (MONO) ST L+R
L (MONO) ST L+R
GAIN
CONTRO
L
0.5V
0.1
V
2 V
