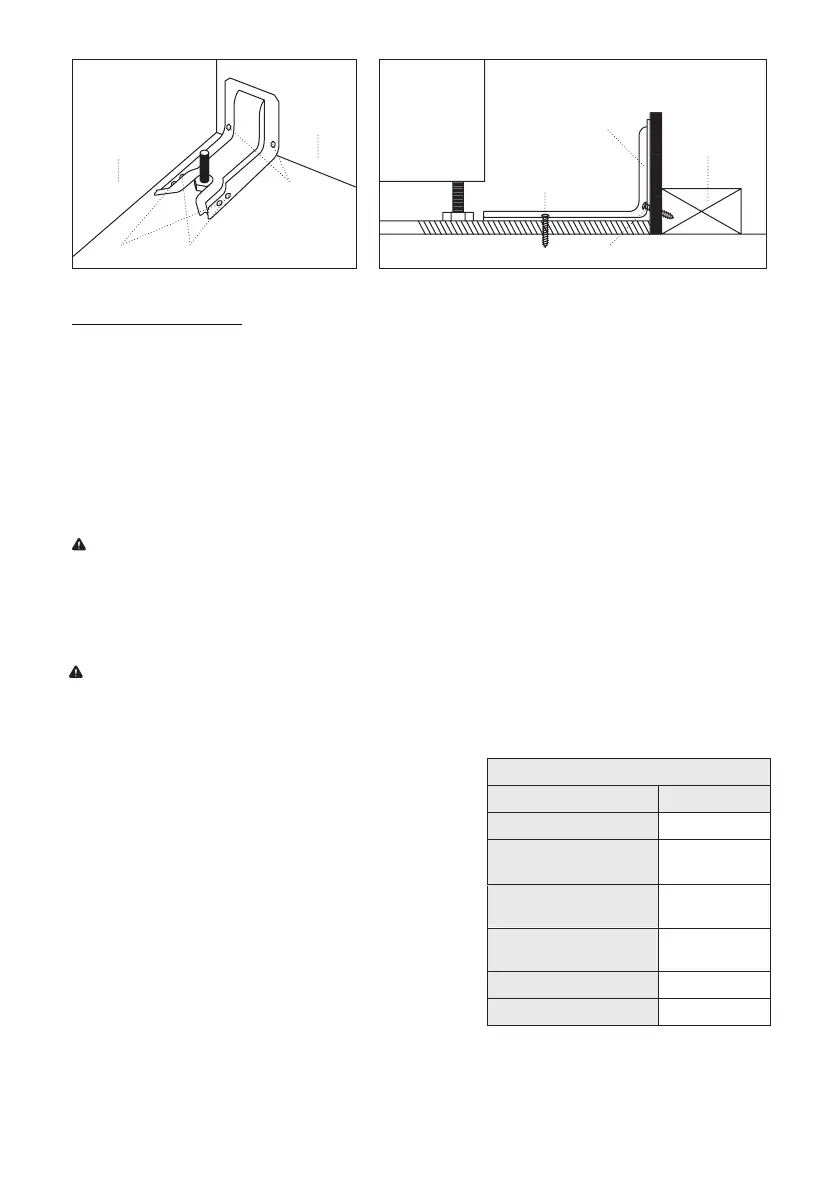

PASO 3: REVISE EL SOPORTE
Después de instalar el soporte, deslice la estufa en su ubicación final. La pata de nivelación trasera debe estar
completamente insertada en el soporte ANTI-VUELCO como se muestra en el paso 1. Para verificar si el
soporte está instalado y adecuadamente enganchado, mire debajo de la estufa para ver que las patas de
nivelación trasera estén ajustadas en el soporte. En algunos modelos, el cajón de almacenamiento o el rodapié
se pueden quitar para facilitar la inspección. Si la inspección visual no es posible, deslice la estufa hacia
adelante, confirme que el soporte antivuelco esté firmemente ajustado al piso o a la pared, deslice la estufa
hacia atrás de manera que la pata de nivelación esté debajo del soporte antivuelco. Si la estufa se separa de la
pared por cualquier motivo, repita siempre este procedimiento para comprobar que la estufa está bien sujeta
por el soporte antivuelco.
NOTA: El soporte antivuelco debe estar CORRECTAMENTE INSTALADO y la pata de nivelación trasera
debe estar COMPLETAMENTE ENCAJADA en el soporte para evitar que la cocina se vuelque. NUNCA retire las
patas de nivelación. Esto impedirá que la gama se fije correctamente al soporte ANTIVUELCO.
Figura 5 Figura 6
Adjacent cabinet o a
la ubicación final del
panel lateral de la
la estufa
L
oc A Loc B
L
oc C
Pared trasera
Fijación al suelo o a la pared trasera
Placa del umbral
de la pared
El tornillo debe entrar en la madera
Dos tornillos deben
entrar en el suelo o
en la pareden el lugar
A, B o C.
Soporte
El tornillo debe entrar
en la madera o el
hormigón
NO utilice un adaptador.
NO utilice un cable de extensión.
Este aparato no está provisto con un enchufe y necesita ser
conectado directamente a la red eléctrica.
Si desea instalar este aparato con un enchufe, debe ser instalado
por un técnico calificado. El enchufe debe ser de 4 puntas,
conector de alimentación de 3 fases que está diseñado
especialmente para cocinas y hornos.
Requisitos eléctricos: 220-240 V/50-60 Hz. Con la recomendación
para conectar a una fuente de alimentación de 50 amperios.
CONEXIÓN ELÉCTRICA
ADVERTENCIA: Peligro de descarga eléctrica
No seguir estas instrucciones puede resultar en muerte, incendio o descarga eléctrica.
Las conexiones eléctricas deben ser llevadas a cabo por un técnico de servicio calificado de acuerdo
al juego de instrucciones y a todos los códigos y requerimientos locales.
Especificaciones eléctricas
Sistema Vataje
Luz del horno
25 W
Elemento de calentamiento
superior
1300 W / 1000 W
Elemento de calentamiento
inferior
1000 W
Elemento de calentamiento
convencional
1800 W
Motor de ventilación
23 W
Ventilador de refrigeración
18 W
