40
Soporte
Tornillo de tierra Cable verde

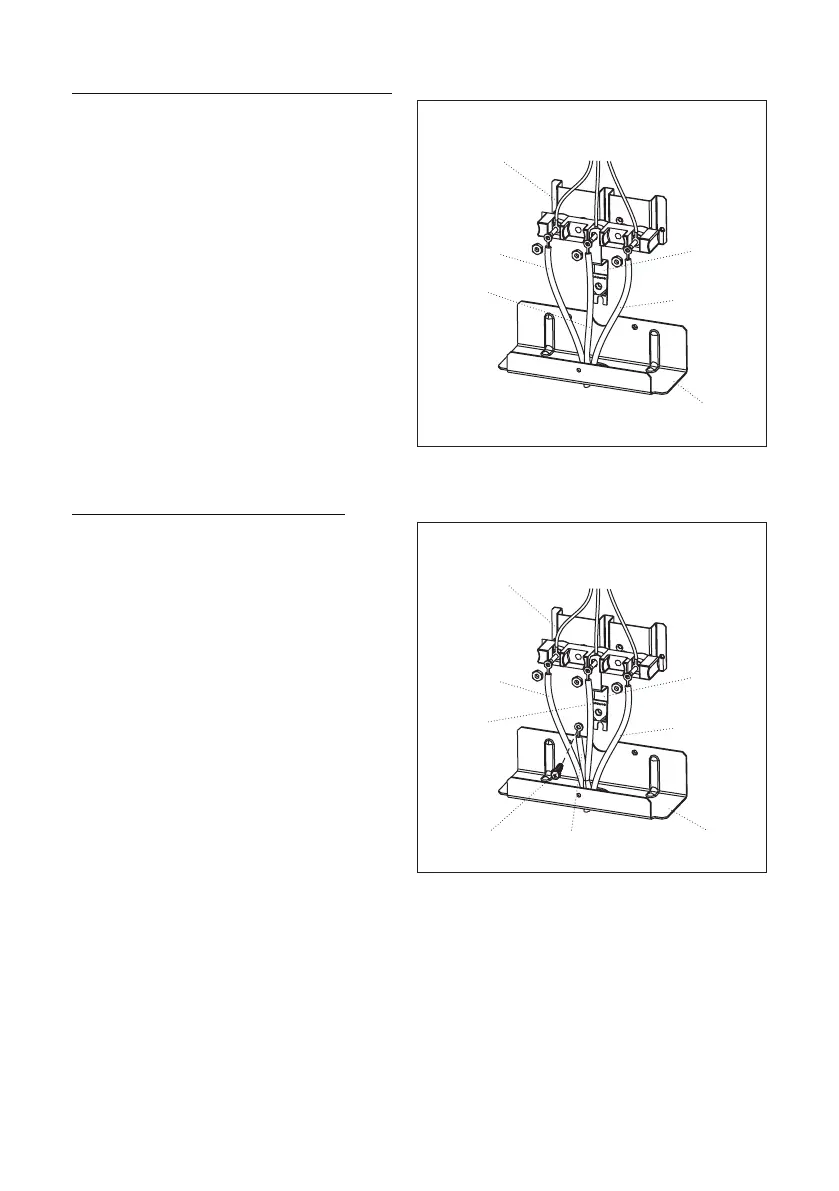

Figura 9
Figura 10
Instalación de 3 cables (la toma a tierra es través del cable neutro)
1. Remueva los 3 tornillos inferiores del bloque
de conexión. NO corte ni retire la conexión a
tierra.
2. Inserte los 3 tornillos a través de cada anillo
terminal del cable de alimentación y de
vuelta al bloque de conexión. Corrobore que
el cable blanco/neutro esté en el centro.
Apriete firmemente cada tornillo (35 a 50 in-
lb).
3. Vuelva a colocar el protector del cable en la
parte posterior de la estufa deslizando su
borde izquierdo debajo de las lengüetas de
retención y vuelva a colocar los tornillos que
fueron removidos antes. Asegúrese de que no
queden cables comprimidos entre el
protector y la parte posterior de la estufa.
(Consulte la Figura 9).
Instalación de 4 cables (toma a tierra aparte)
1. Remueva los 3 tornillos inferiores del bloque
de conexión. Remueva el tornillo de tierra y la
placa de tierra y guárdelos.
2. Corte la conexión a tierra debajo del bloque
de conexión y descarte la sección inferior.
3. Inserte el tornillo de tierra a través de la placa
de tierra (removido anteriormente) y de
vuelta al marco de la estufa. Apriete
firmemente, pero no lo sobre apriete (15 a 20
in-lb).
4. Inserte los 3 tornillos de los terminales a
través de cada anillo terminal del cable de
alimentación y de vuelta al bloque de
conexión. Corrobore que el cable blanco/
neutro esté en el centro. Apriete firmemente
cada tornillo (35 a 50 in-lb).
5. Vuelva a colocar el protector del cable en la
parte posterior de la estufa deslizando su
borde izquierdo debajo de las lengüetas de
retención y vuelva a colocar los tornillos que
fueron removidos antes. Asegúrese de que no
queden cables comprimidos entre el
protector y la parte posterior de la estufa.
(Consulte la Figura 10).
Bloque de conexión
(el aspecto puede variar)
Bloque de conexión
(el aspecto puede variar)
Soporte
Cable rojo
Cable rojo
Cable negro
Cable negro
Conexión a
tierra
Conexión a
tierra
Blanco/
Neutral
Alambre
Blanco/
Neutral
Alambre
