72
ATTENZIONE: Prima di effettuare qualsiasi intervento sull’utensile, spegnere il motore e staccare il connettore della candela.
Indossare sempre i guanti protettivi.
ATTENZIONE: Avviare il motore solo dopo averne completato il montaggio.

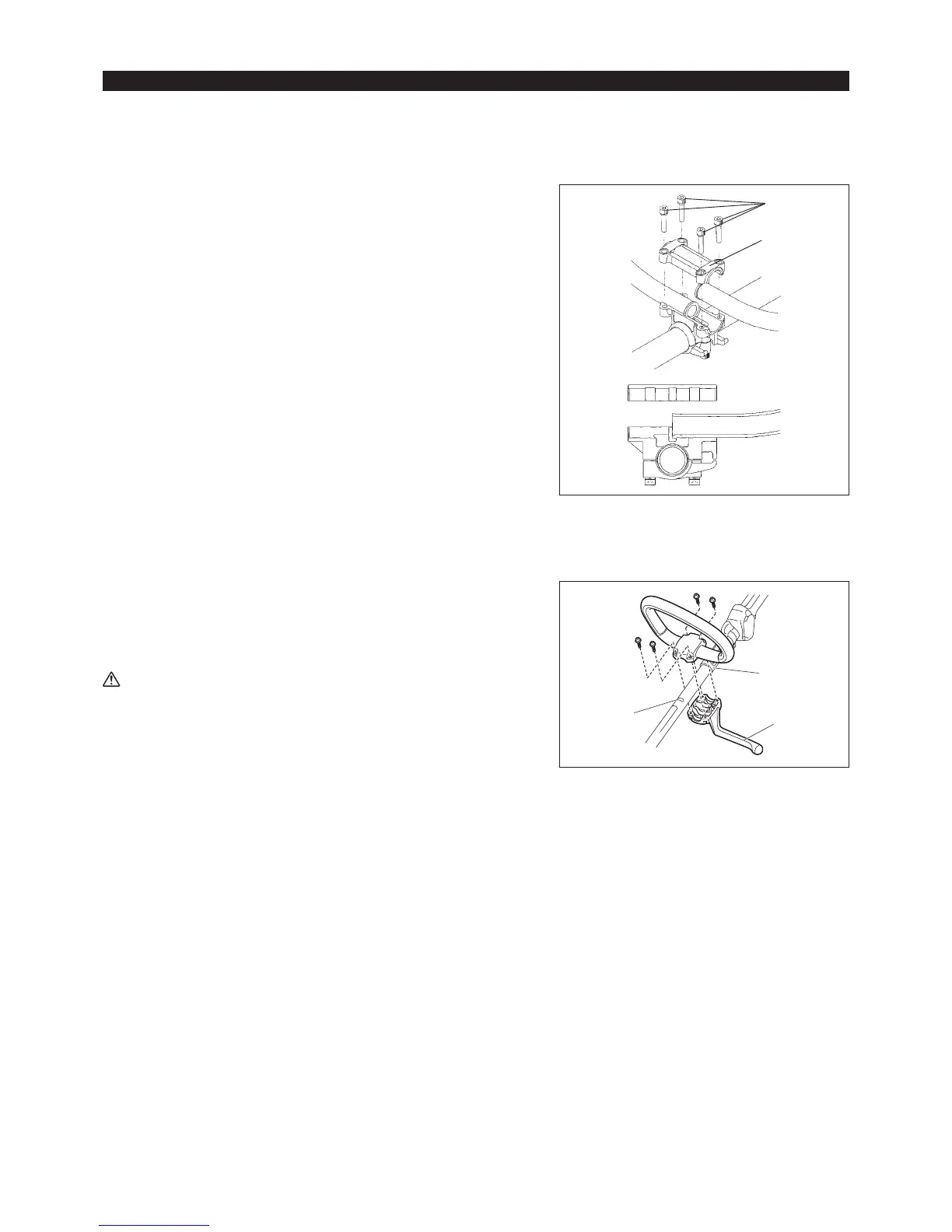

MONTAGGIO DELL’IMPUGNATURA
Per i modelli con impugnatura ad anello
– Fissare una barriera (1) sul lato sinistro dell’utensile insieme all’impugnatura
per proteggere l’operatore.
– Assicurarsi che il gruppo impugnatura/barriera sia montato tra il distanziatore
e la freccia (2).
AVVERTENZA: Non rimuovere o accorciare il distanziatore (3). Il
distanziatore mantiene una certa distanza tra le mani.
Disporre l’impugnatura/barriera vicino all’altra impugnatura
superando la lunghezza del distanziatore può far perdere il
controllo dell’utensile e provocare gravi lesioni personali.
NOTA:
– In alcuni paesi il distanziatore non è incluso. In tal caso, montare il gruppo
impugnatura/barriera tra i simboli delle frecce.
(1)
(2)
(3)
(2)
(1)
Per i modelli con manubrio
– Posizionare l’impugnatura con la leva dell’acceleratore sul supporto
dell’impugnatura sul lato destro (da tenere con la mano destra) e l’altra sul lato
sinistro.
– Inserire il bordo dell’impugnatura nella scanalatura del supporto dell’impugnatura
e ssare provvisoriamente il lato superiore (1) del supporto dell’impugnatura con
quattro bulloni M5 x 25 (2).
– Regolare l’impugnatura a un’angolazione che consenta una facile manipolazione,
quindi serrare uniformemente il bullone (2) sui lati destro e sinistro.
EM3400U
EM3400L
