Achaflanado
003634

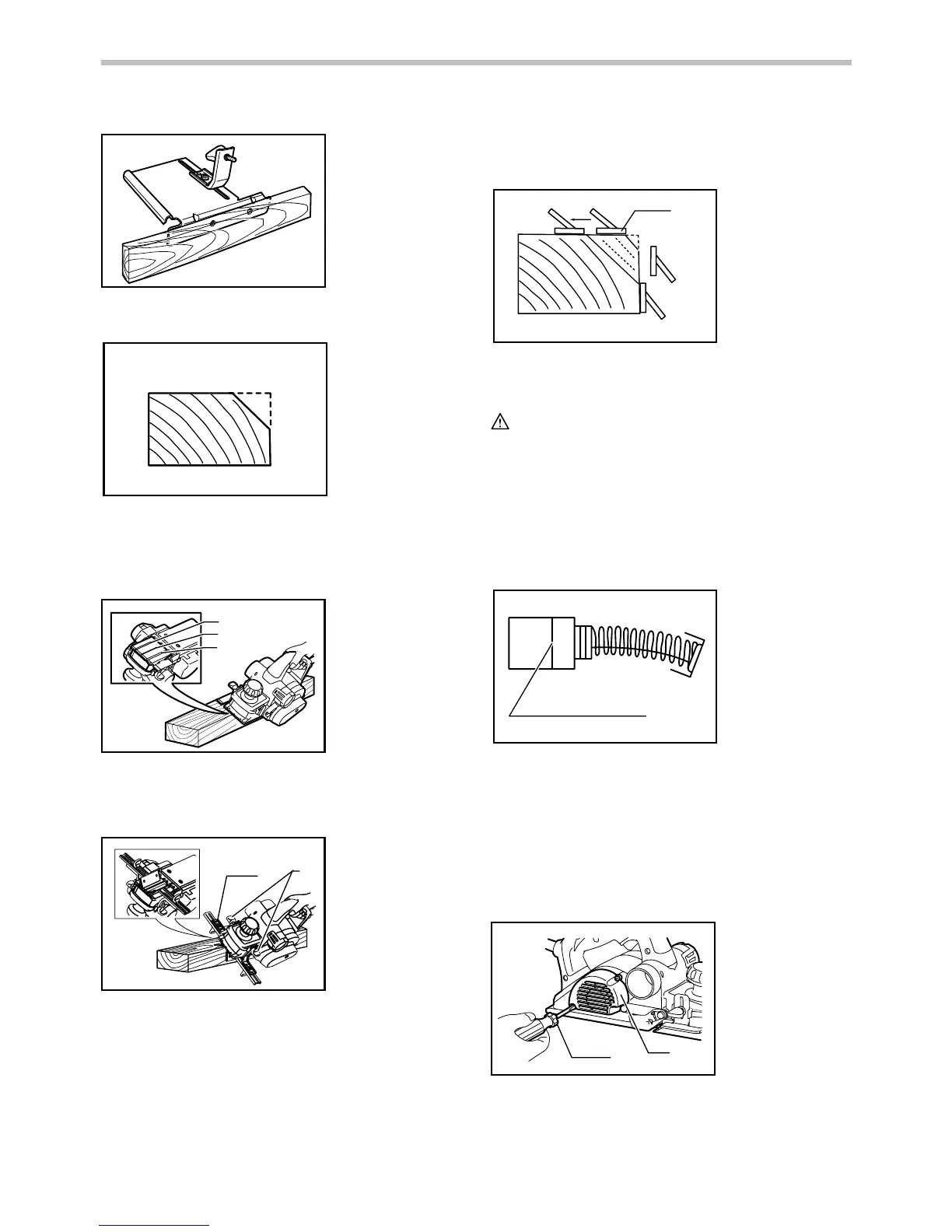

Para realizar un corte de achaflanado como se muestra
en la figura, alinee una de las tres ranuras "V" en frente
de la herramienta con el borde de la pieza de trabajo y
cepíllela.
1
2
3
007650
Use la regla de achaflanado (accesorio opcional) para
asegurar una mayor estabilidad en la herramienta
durante el bruñido.
1
2
007653
Para colocar la regla de achaflanado, quite los dos
tornillos en ambos lados del frente de la herramienta y
ajuste la profundidad de corte a 4 mm. Luego colóquela
en la base frontal de la herramienta y fíjela con los
tornillos como se muestra en la figura.
Al estar realizando una gran cantidad de achaflanado,
coloque el borde de la regla de achaflanado de tal
forma que haga contacto con la pieza de trabajo y
realice muchas pasadas de cepillado como se muestra
en la figura.
b
a
1
007828
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Reemplazamiento de las escobillas de carbón
1
001145
Extraiga e inspeccione de forma periódica las escobillas
de carbón. Sustitúyalas cuando se hayan gastado hasta
la marca límite. Mantenga las escobillas de carbón
limpias de forma que entren libremente en los
portaescobillas. Ambas escobillas de carbón deberán
ser sustituidas al mismo tiempo. Utilice únicamente
escobillas de carbón originales e idénticas.
Utilice un desarmador para quitar la cubierta posterior.
1
2
007651
Saque las escobillas desgastadas e inserte las nuevas,
luego fije la cubierta posterior.
1. Destornillador
2. Cubierta trasera
1. Marca límite
1. Borde de la
regla de
achaflanado
1. Regla de
achaflanado
2. Tornillos
1. Ranura V
(cantidad media
de achaflanado)
2. Ranura V
(cantidad baja
de achaflanado)
3. Ranura V
(cantidad alta de
achaflanado)
