Manitou MT732ST38 - Dimensions and Load Chart; Mt 932 St3 B

2 - 22

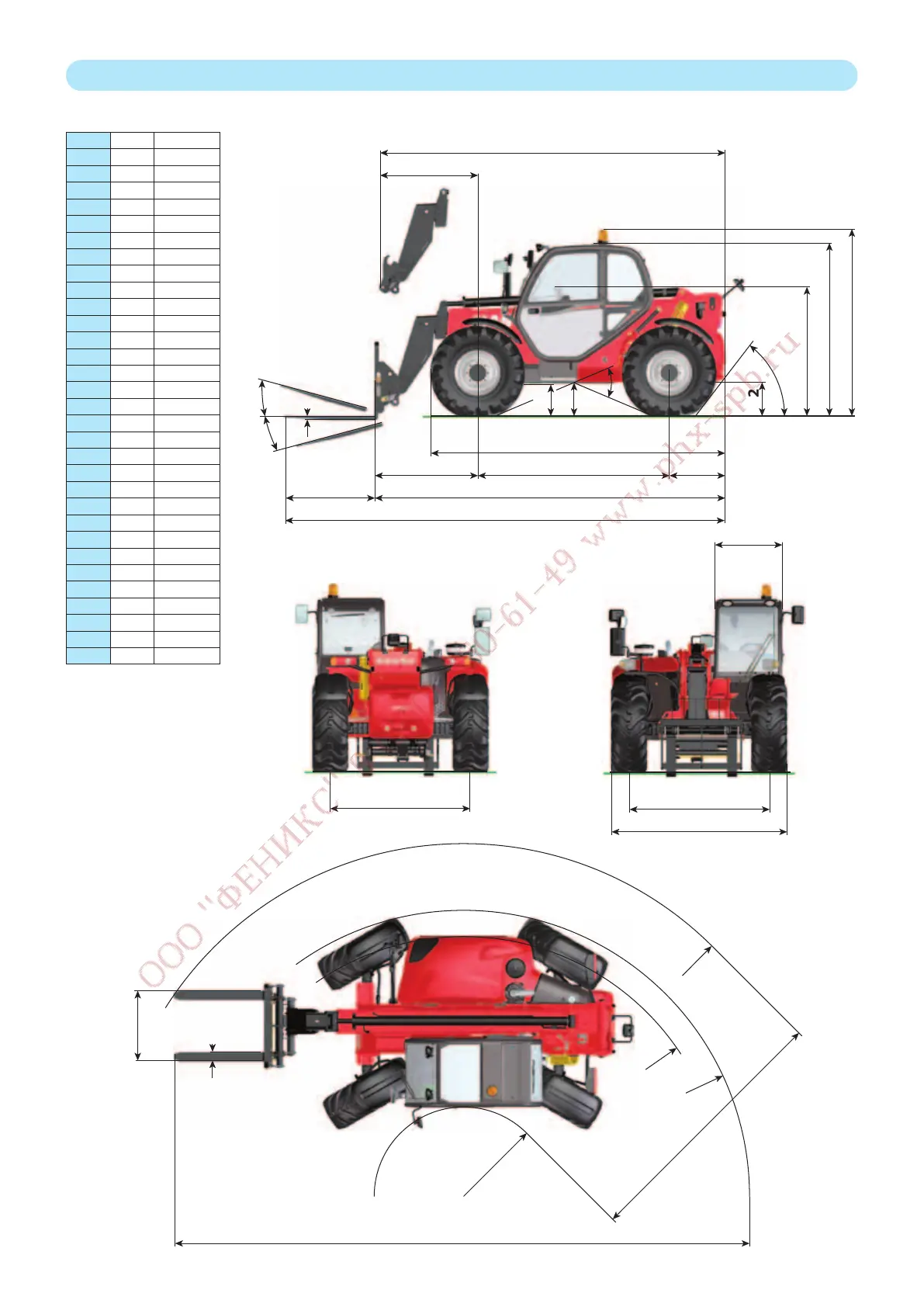

DIMENSIONS AND LOAD CHART MT 932 ST3B
A mm 1200
B
mm 2560
C
mm 1373
C1
mm 1314
D
mm 4676
D1
mm 4617
D2
mm 3932
E
mm 5881
F
mm 2050
F1
mm 2050
G
mm 450
G1
mm 435
G2
mm 435
I
mm 742
J
mm 890
K
mm 1260
L
mm 45
N
mm 1715
O
mm 125
P2
° 38
P3
° 53
R
mm 3550
S
mm 7616
T
mm 3519
U1
mm 2299
U2
mm 2488
V
mm 4829
V1
mm 1310
V2
mm 3757
W
mm 2340
Y
° 13
Z
° 134
B
D
E
D2
C
Y
Z
A
L
G2
N
U1
U2
P3
P2
I
C1
D1
G1
G
F1
F
W
J
S
V1
T
V2
R
V
O
K
647449 (30/11/2015) MT 732/932 ST3B
