6
La motobêche MANTIS est livrée
partiellement montée. Il ne reste plus
qu’à installer les montants de poignée, la
poignée de transport et les fraises. Il suft
de quelques minutes pour Le faire, en
suivant les instructions ci-après.
Commencer par déballer le matériel du
carton,sans enlever le carton entourant la
base de la motobêche.

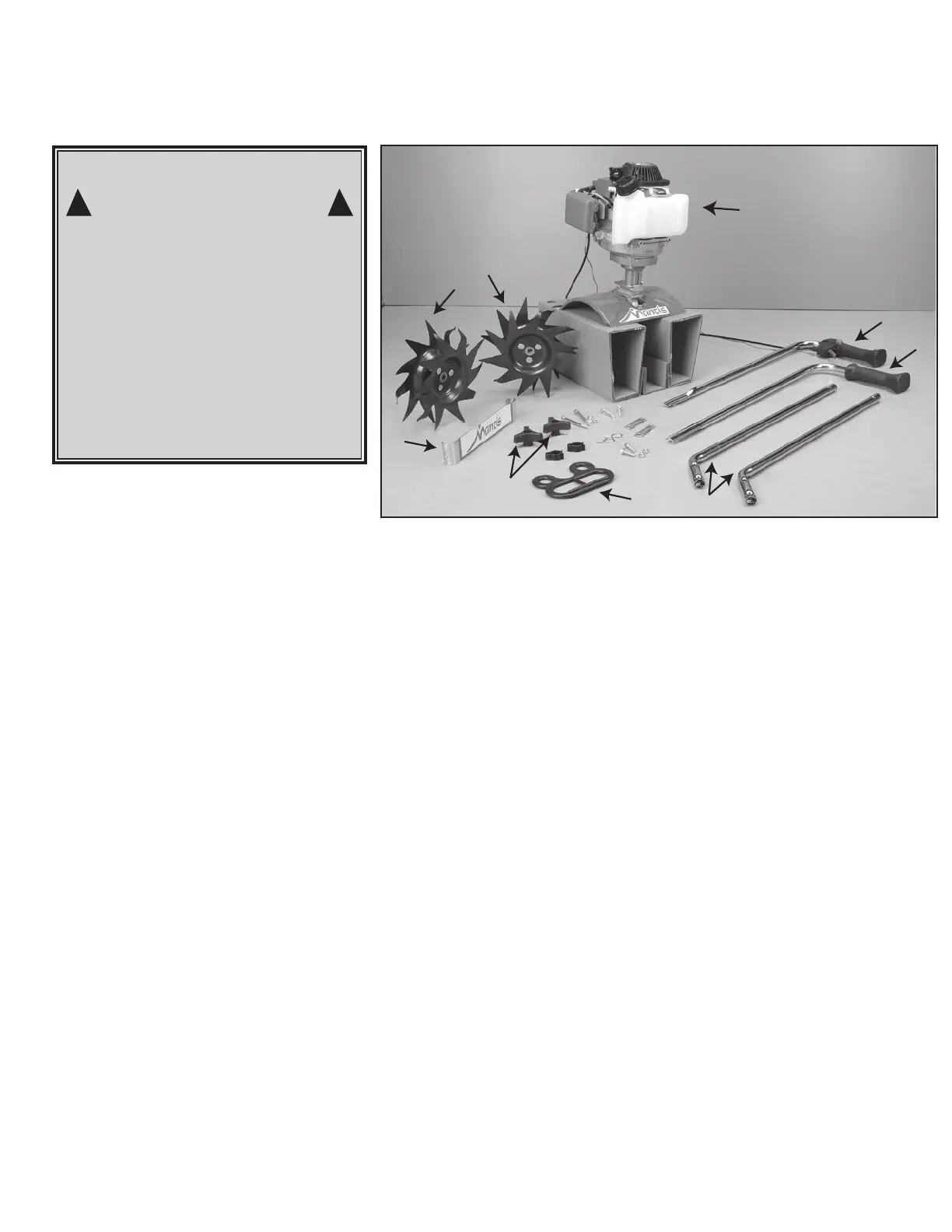

La liste ci-contre indique les pièces
livrées avec la motobêche. S’assurer
qu’elles sont toutes présentes.
Le sachet de petit matériel se trouve dans
la trousse en plastique contenant le Manuel
de l’utilisateur et le DVD.
L’assemblage de la motobêche MANTIS
nécessite l’utilisation de deux clés de
7/16 po (11 mm). Nous suggérons de
monter tous les écrous et les boulons en
les serrant d´abord uniquement à la main
– c’est-à-dire, d’un demi-tour à un tour
complet – jusqu’au terme de l’assemblage.
Les écrous sont autobloquants, mais
nécessitent l’utilisation d’une clé pour un
serrage complet.
40
39
8
42
20,21,55
1
2
6
53
Assemblage
AVERTISSEMENT
• DANGER
UN ASSEMBLAGE INCORRECT
DE CETTE MOTOBÊCHE PEUT
PROVOQUER DES BLESSURES
GRAVES. VEILLER À SUIVRE TOUTES
LES CONSIGNES AVEC ATTENTION.
SI VOUS AVEZ DES QUESTIONS, NE
PAS HÉSITER À CONSULTER UN
DISTRIBUTEUR AGRÉÉ MANTIS.
Quantité Description *Repère
1 Montant supérieur de poignée 2
1 Montant supérieur de poignée –
côté accélérateur 1
2 Montants inférieurs de poignée 6
1 Paire d’éléments de sarclage 39,40
1 Moteur (y compris protection
latérale et transmission à vis sans n) 20,21,55
1 Renfort de poignées 8
1 Poignée de transport en plastique 42
1 Sachet de petit matériel contenant :
2 Vis d’assemblage 47
4 Écrous autobloquants 48
2 Boulons de 76 mm (3 po) de long 49
2
Goupilles de retenue des éléments de sarclage
41
2 Pinces de poignée 51
1 Attache de la commande d’accélération 13
2 Boulons 52
2 Boutons de serrage 53
*Ces numéros correspondent aux numéros de repérage de la vue
éclatée à la page 17.
! !
