7
Assemblage (suite)
ASSEMBLAGE
DES MONTANTS
INFÉRIEURS DE
POIGNÉE
Pour l’identication des numéros de
référence des pièces, se reporter aux
pages 6 et 18.

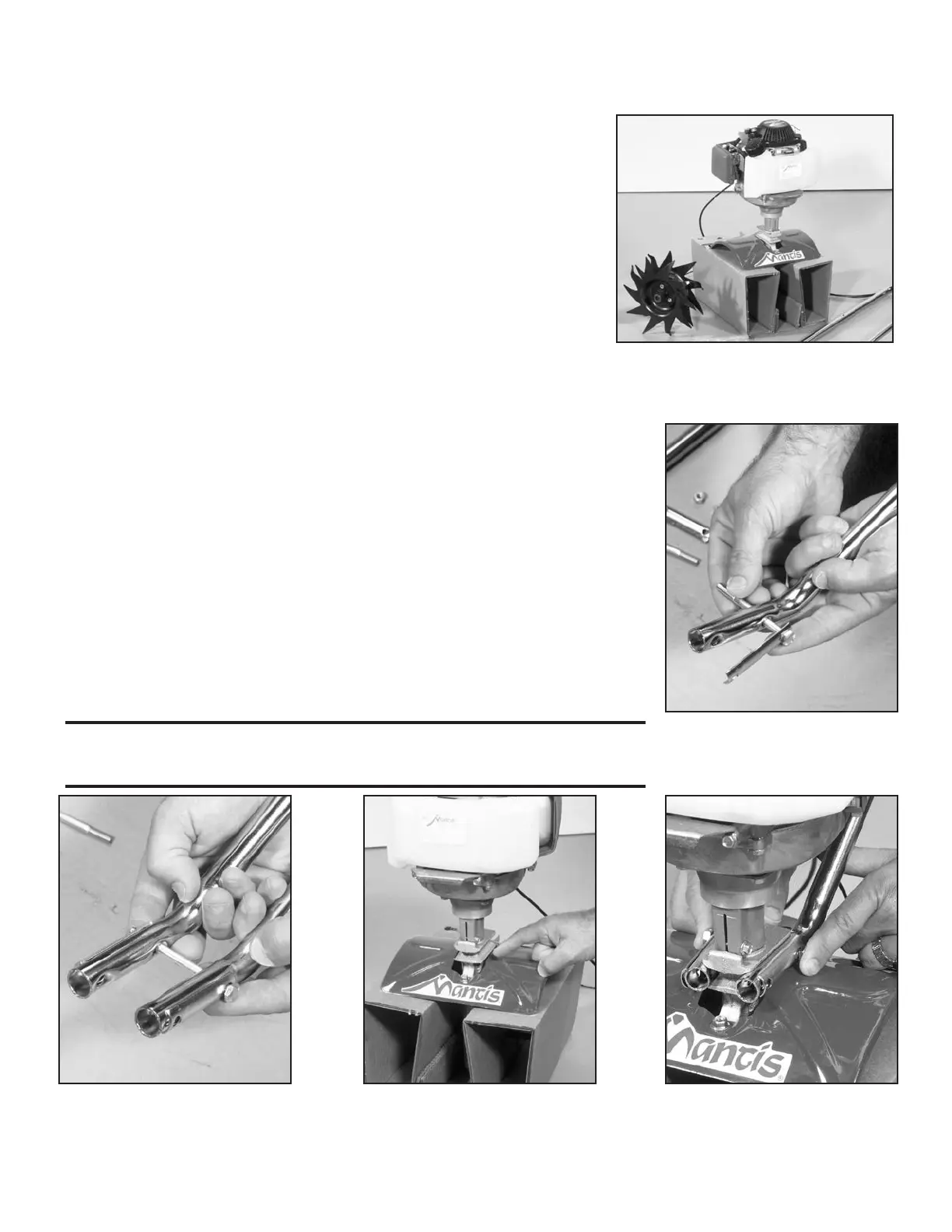

1. Utiliser le carton protecteur
inféreur pour stabiliser la motobêche.
Placer le moteur (n
o
21) à la verticale.
(Figure 1)
2. Déposer les pièces des poignées
à portée de la main. La première étape
s’applique à une des brides (n
o
51) de
xation de poignée et à un des montants
inférieurs de poignée (n
o
6). Noter
que les montants inférieurs de poignée
ont une section courte à une de leurs
extrémités.
3. Placer la bride de poignée sur
l’extérieur de la section courte. Aligner
les trous de la bride sur ceux de la
section.
4. Choisir un des deux boulons de
76 mm (3 po) (n
o
49). L’introduire à
travers la première série de trous – près
du coude où le montant inférieur
de poignée se courbe.
(Figures 2 et 3)
5. Faire maintenant glisser
l’autre montant inférieur de
poignée sur le boulon de 76 mm
(3 po). Ajuster l’autre bride sur la
section courte de cet autre montant
de poignée. Ajouter un écrou en le
serrant avec les doigts. (Figure 3)
6. Repérer le carter de la vis
sans n. Il commence juste au-dessus
– et descend à travers – le garde-boue
rouge de la motobêche. Remarquer
la rainure de chaque côté de la partie
supérieure du carter. (Figure 4.)
7. Prendre les montants inférieurs
de poignée venant d’être assemblés.
Les faire glisser dans les deux rainures.
(Figure 5.)
Veiller à les introduire depuis
l’arrière de la motobêche – de manière
à ce que le boulon se trouve le long de
l’arrière du carter.
8. Faire glisser le second boulon de
76 mm (3 po) à travers la deuxième
série de trous dans les sections courtes.
Ajouter un écrou en le serrant avec les
doigts.
Figure 1
Figure 2
Figure 3
Figure 4 Figure 5
NOTA. - LES ÉCROUS AUTOBLOQUANTS SONT ESTAMPÉS. LE SERRAGE
AVEC LES DOIGTS CORRESPOND À UN SERRAGE COMPRIS ENTRE UN DEMI-
TOUR ET UN TOUR ET DEMI.
