Mantis 7263 User Manual

8
AVERTISSEMENT • DANGER
ENLEVER LES FRAISES AVANT DE METTRE LE MOTEUR EN
MARCHE POUR EFFECTUER DES RÉGLAGES.
Assemblage (suite)
Assemblage du guidon
et de la poignée de
transport
1. Presser légèrement les montants
inférieurs (n
o
6) l’un vers l’autre de
manière à ce qu’ils s’alignent sur
les deux petits trous de la poignée
de transport (n
o
42). Faire ensuite
glisser la poignée de transport
par-dessus et le long des montants
inférieurs. Elle se loge à environ 10
à 15 cm au-dessus du garde-boue.
(Figure 1)
2. Écarter doucement les montants
inférieurs vers leur position
d’origine.
3. Fixer le montant supérieur
de poignée (n
o
1) – le montant
muni du câble de l’accélérateur
et du l de mise à la terre – sur le
montant inférieur droit à l’aide d’un
des boutons de serrage (n
o
53).
(Figures 2 et 3)
Nota. - Si la poignée de commande
de l’accélérateur est montée à
gauche, elle ne se pliera pas vers
le bas aussi complètement que si
elle était montée à droite. Vérier
que la commande de l’accélérateur
peut être actionnée correctement et
que son câble n’est pas enroulé ni
tordu autour du montant de poignée.
Appuyer sur la commande de
l’accélérateur, puis la relâcher.
CETTE VÉRIFICATION
DOIT ÊTRE FAITE AVANT
TOUT DÉMARRAGE DU
MOTEUR.
4.
Utiliser la même méthode pour
installer l’autre montant supérieur
de poignée sur le montant inférieur
restant. (Figure 3)
5. Utiliser la pince (n
o
13) pour
xer le câble de l’accélérateur et le
l sur le montant inférieur.
(Figure 4)
6. Poser maintenant le renfort de
poignées. Alignez-le sur les trous
des montants supérieurs de poignée.
Insérer ensuite une vis et un écrou
d’un côté et de l’autre (Figure 5).
7. Serrer les vis et les écrous à
l’aide d’une clé de serrage.
8. En utilisant une clé de serrage,
serrer maintenant tous les boulons et
écrous complètement et solidement.
REMARQUE
IMPORTANTE. –
Vérier que les montants
de poignée ont été installés
correctement. Lorsqu’on se
place derrière la motobêche et
que l’on tient les poignées, le
réservoir de carburant se trouve
de l’autre côté de la machine,
sur l’avant du moteur.

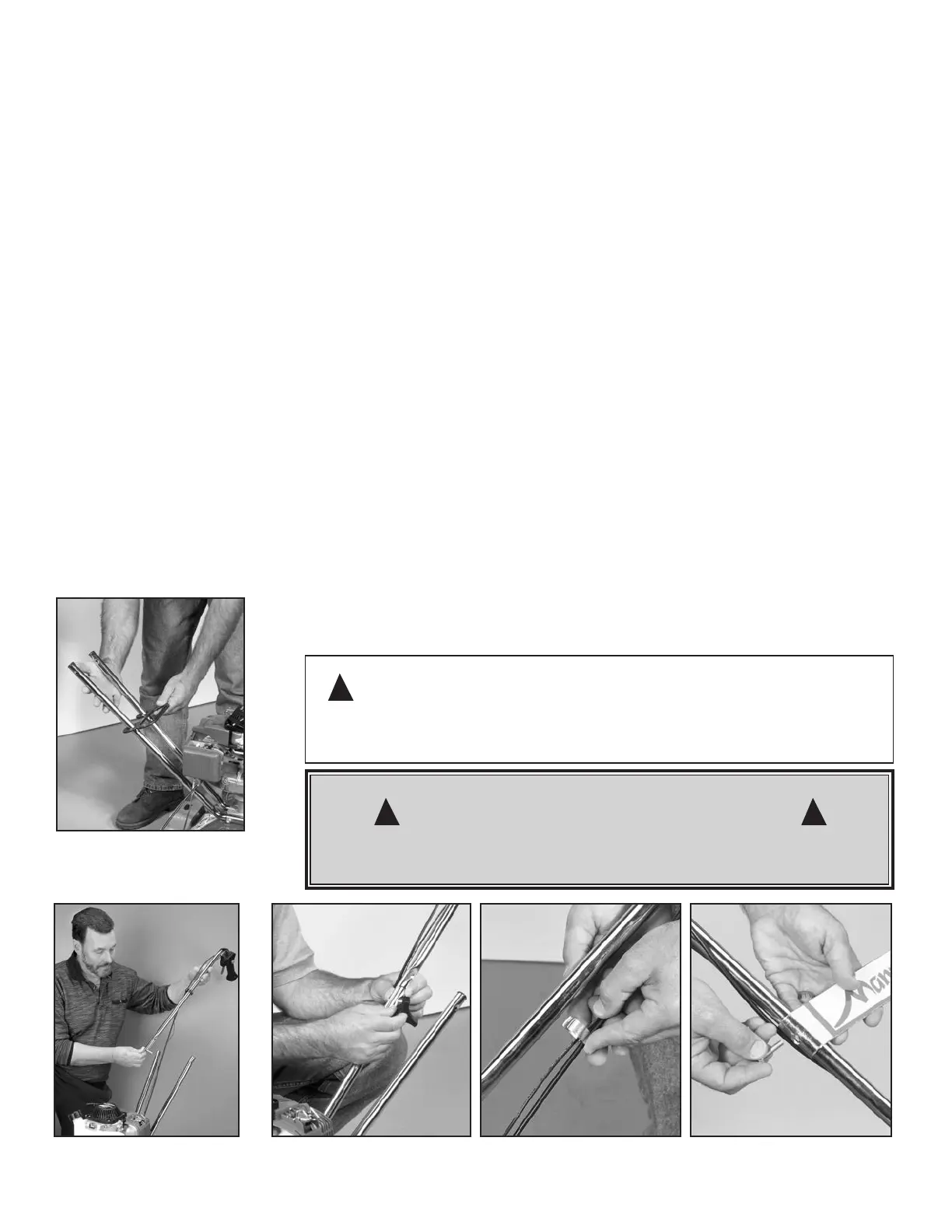

Figure 3
Figure 2
Figure 1
Figure 4
Figure 5
AVERTISSEMENT. Une installation incorrecte
de la commande de l’accélérateur peut provoquer une
rotation intempestive des éléments de sarclage.
!
! !

Mantis 7263 Specifications

General

Brand	Mantis
Model	7263
Category	Tiller
Language	English
