6
Ihre MANTIS-Gartenfräse ist beim
Versand bereits teilweise zusammengebaut.
Sie müssen nur die Haltestangen, den
Tragegriff und die Hackelemente einbauen.
Das dauert nur wenige Minuten, wenn Sie
die Anleitung beachten.
Nehmen Sie zuerst alle Teile aus dem
Karton heraus. Entfernen Sie aber nicht den
Karton um den unteren Teil der Gartenfräse.

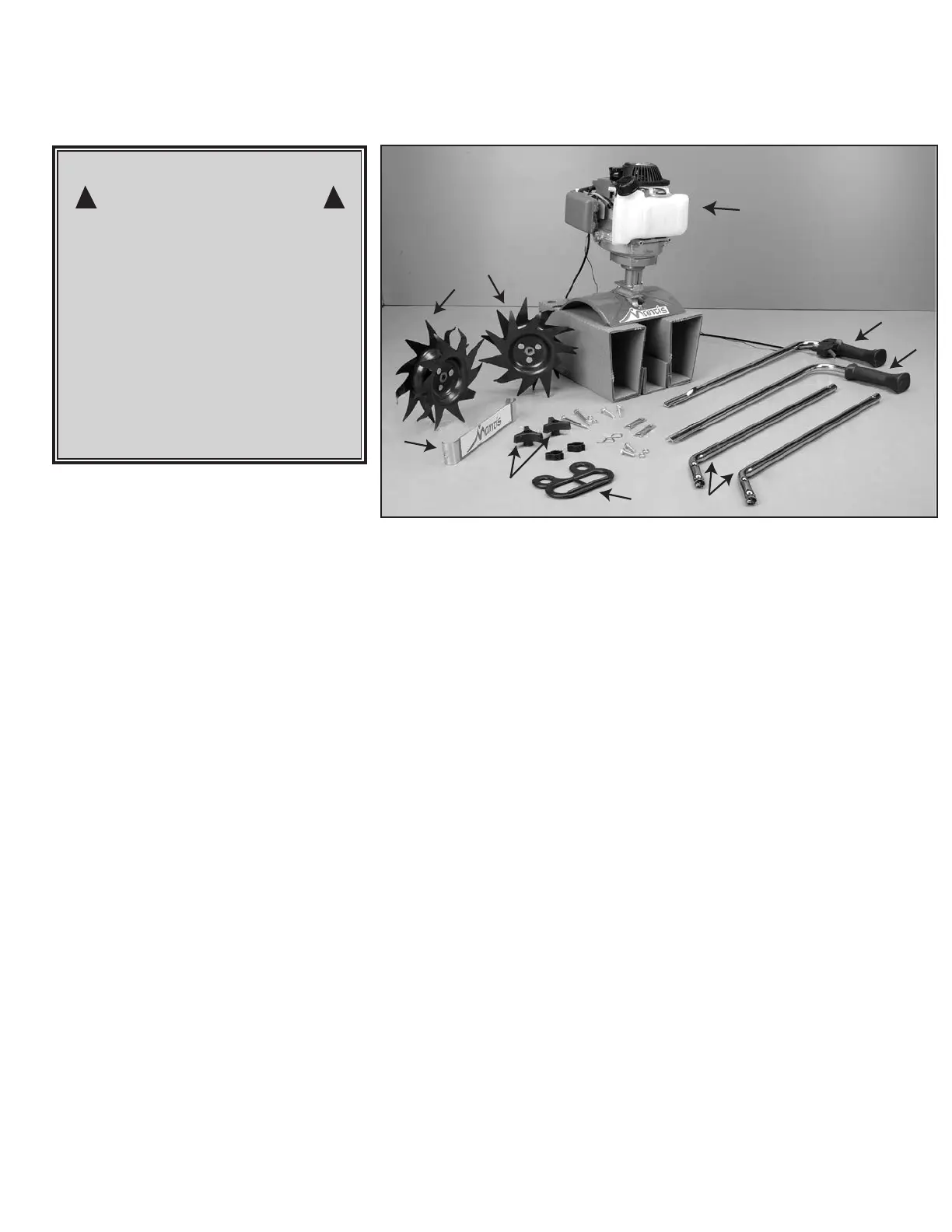

Die Liste rechts enthält die Teile, die im
Lieferumfang der Gartenfräse inbegriffen
sind. Vergewissern Sie sich, dass Sie über
diese Teile verfügen.
Der Kleinteilebeutel bendet sich
in der Plastiktasche, die auch das
Bedienerhandbuch und die DVD enthält.
Sie benötigen für den Zusammenbau
der MANTIS-Gartenfräse zwei 11 mm-
Schraubenschlüssel. Wir schlagen vor,
alle Muttern und Schrauben zunächst nur
“handfest“ anzuziehen – also um eine halbe
bis eine ganze Umdrehung – bis Sie mit
dem Zusammenbau fertig sind. Die Muttern
sind selbstsichernd und müssen mit einem
Schraubenschlüssel angezogen werden.
40
39
8
42
20,21,55
1
2
6
53
Zusammenbau
ACHTUNG •
GEFAHR
EIN UNSACHGEMÄSSER
ZUSAMMENBAU DIESER
GARTENFRÄSE KANN SCHWERE
VERLETZUNGEN VERURSACHEN.
ALLE ANLEITUNGEN SORGFÄLTIG
BEFOLGEN.
BEI JEGLICHEN FRAGEN WENDEN
SIE SICH AN IHREN MANTIS-
KUNDENDIENST.
Anzahl Beschreibung *Kenn-Nr.
1 Obere Griffbaugruppe 2
1 Obere Griffbaugruppe, Gashebelseite 1
2 Untere Griffstangen 6
1 Hackelemente (Paar) 39,40
1 Motorbaugruppe (mit Schutzabdeckung
und Schneckengetriebe) 20,21,55
1 Griffverstrebung 8
1 Kunststoff-Tragegriff 42
1 Kleinteilebeutel mit folgendem Inhalt:
2 Kopfschrauben 47
4 Sicherungsmuttern 48
2 Schrauben (7,62 cm) 49
2 Hackelement-Befestigungsklammern 41
2 Griffklemme 51
1 Kabelklemme 13
2 Schrauben 52
2 Knöpfe 53
*Diese Nummern entsprechen den Nummern auf der
Teilezeichnung auf S. 17.
! !
