7
Zusammenbau (Fortsetzung)
ZUSAMMENBAU
DER UNTEREN
GRIFFSTANGEN
Für die Identizierung der
Teilenummern siehe S. 6 und 18.
1. Verwenden Sie die schützende
Kartonhülle zum stabilen Aufstellen
der Gartenfräse. Richten Sie die
Motorbaugruppe (Nr. 21) auf. (Bild 1)
2. Legen Sie die Griffkomponenten
so aus, dass sie leicht erreichbar sind.
Sie benötigen eine Griffklemme (Nr.
51) und eine untere Griffstange (Nr.
6). Beachten Sie, dass die unteren
Griffstangen an einem Ende einen
kurzen Schenkel haben.
3. Legen Sie die Griffklemme außen
am kurzen Schenkel an. Bringen Sie die
Löcher in der Klemme und am Schenkel
zur Deckung.
4. Nehmen Sie eine der beiden 7,62
cm langen Schrauben (Nr. 49) zur Hand
und schieben Sie sie durch das erste
Lochpaar – in der Nähe der Krümmung
der unteren Griffstange. (Bild 2 u. 3)
5. Schieben Sie dann die andere
untere Griffstange auf die 7,62 cm
lange Schraube auf. Befestigen
Sie die andere Klemme am kurzen
Schenkel der anderen Griffstange.
Bringen Sie eine Mutter an und
ziehen Sie diese handfest an.
(Bild 3)
6. Für den nächsten
Schritt benötigen Sie das
Schneckengetriebegehäuse Dieses
beginnt direkt über der roten
Schutzabdeckung der Gartenfräse und
geht durch diese hindurch. Auf beiden
Seiten des oberen Gehäuseabschlusses
bendet sich ein ausgesparter Bereich.
(Bild 4)
7. Schieben Sie die beiden
eben zusammengebauten unteren
Griffstangen in die beiden ausgesparten
Kanäle (Bild 5).
Sie müssen die Stangen von
der Rückseite der Fräse her so
einsetzen, dass die Schraube an der
Gehäuserückseite entlang verläuft.
8. Schieben Sie die zweite 7,62
cm lange Schraube durch die zweite
Lochgruppe in den kurzen Schenkeln.
Bringen Sie eine Mutter an und ziehen
Sie diese handfest an.

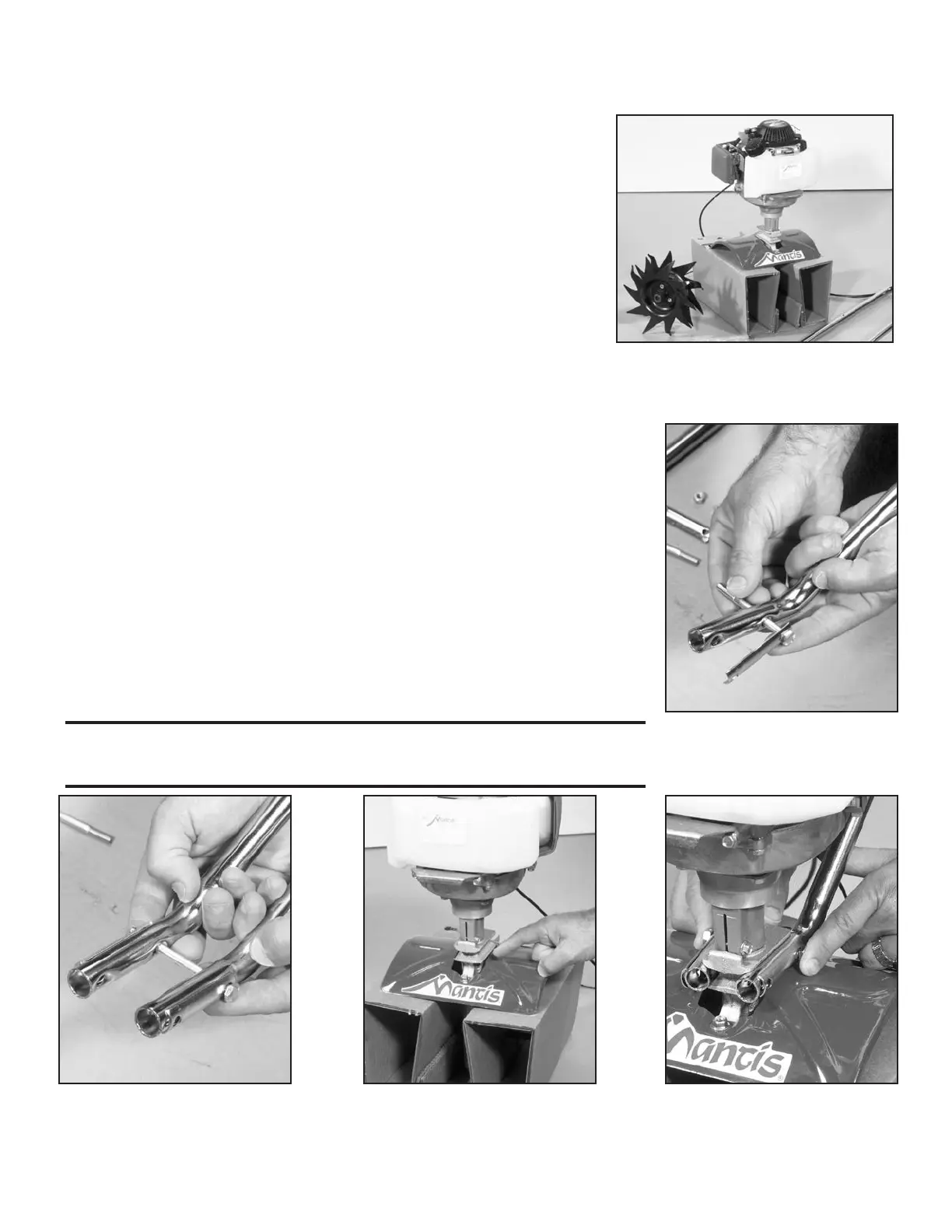

Bild 1
Bild 2
Bild 3
Bild 4 Bild 5
HINWEIS: DIE GEGENMUTTERN SIND DURCH EINE PRÄGUNG
GEKENNZEICHNET. BEI EINEM HANDFESTEN ANZIEHEN WERDEN DIE
MUTTERN UM CA. 1/2 BIS 1 1/2 DREHUNGEN FESTGEZOGEN.
