6 Manuel de l'utilisateur
Assemblage

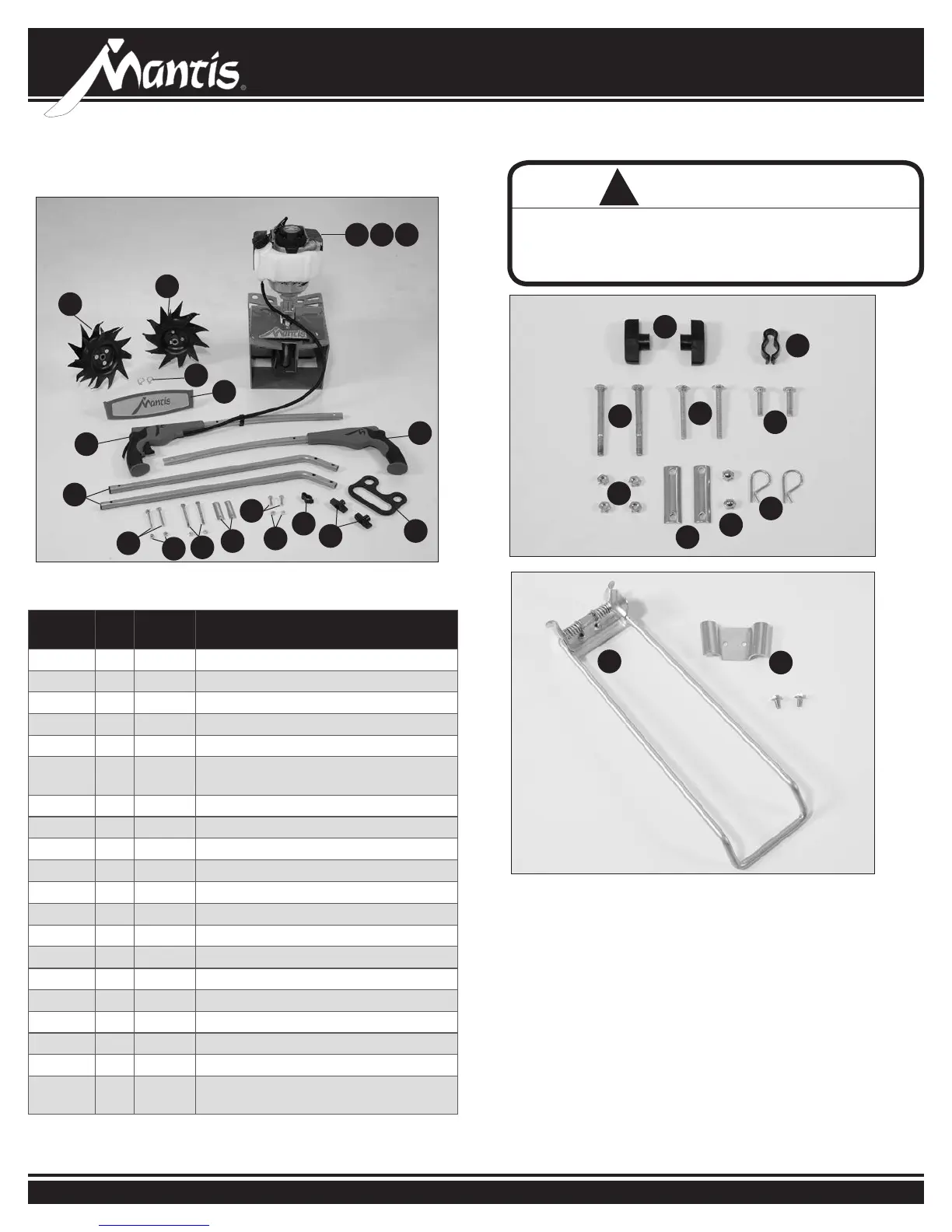

CONTENU DU CARTON
CE QUI EST NÉCESSAIRE POUR ASSEMBLER LA
MOTOBÊCHE
Avant de sortir le contenu de l'emballage et d'assembler :
• Avoir une surface de travail propre.
• Vérier que tous les outils nécessaires sont à portée de main.
• Veiller à avoir une clé à molette de 7/16 po (11 mm)
• Avoir une clé de 3/8 po (10 mm) pour l'assemblage de la
béquille
L'assemblage incorrect de cette motobêche peut provoquer des
blessures graves. Veiller à suivre toutes les instructions avec
attention. Pour toute question, contacter notre usine au
1-800-366-6268 ou un concessionnaire Mantis agréé.
Rep. Qté N° de
réf.
Description
T1 1 Demi-guidon supérieur à accélérateur
T2 1 Demi-guidon supérieur gauche
T3 2 Montants inférieurs de guidon avec bouchon
T4 1 Entretoise de guidon
T10 1 Poignée de transport en plastique
T21, T20,
T46
1 Moteur (comprend le garde-boue et le
réducteur à vis sans n)
T39/T40 1 Paire de fraises de bêchage/binage
1 Sachet de visserie
T7 2 Brides de guidon
T9 1 Clip de câble d'accélérateur
T11 2 Boulons de 76 mm (3 po) de long
T12 2 Boutons de serrage
T13 2 Écrous borgnes
T14 4 Écrous-freins
T15 2 Vis à tête
T41 2 Goupilles de retenue des fraises
T42 2 Boulons de carrosserie
T49 1 Béquille
T50 1 Étrier et sachet de visserie de béquille
Non
représentés
1 400206 Huile pour moteur 4 temps
Contenu du
sachet
T41
T15
T12
T13
T7
T9
T11
T14
T49
T50
T42
!
AVERTISSEMENT
Modèle 7940
T40
T41
T4
T10
T15
T39
T1
T3
T20 T46T21
T2
T12
T9
T13
T7
T11
T42
T14
