Marantz CD6003 Service Manual

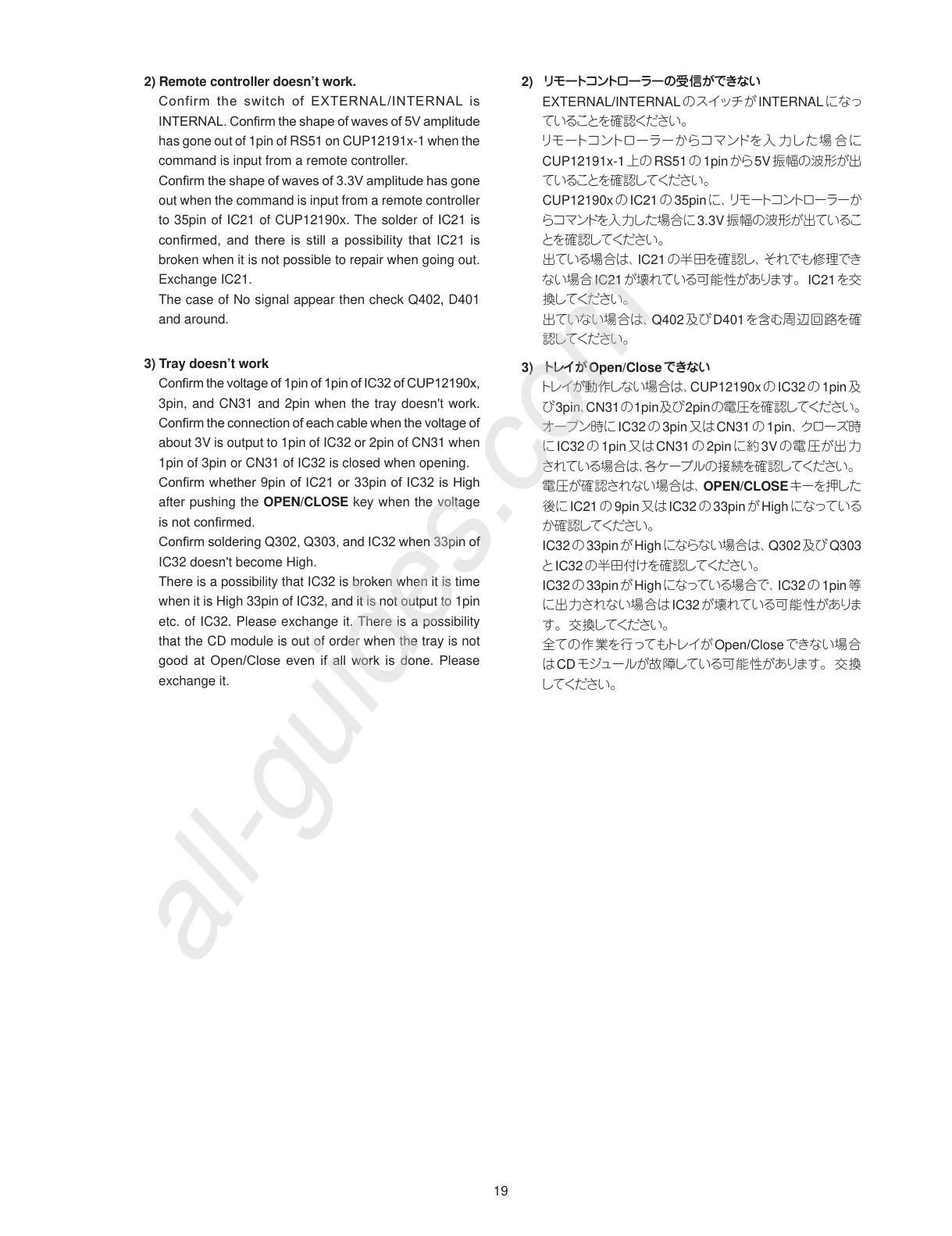

19
2) Remote controller doesn’t work.
Confirm the switch of EXTERNAL/INTERNAL is
INTERNAL. Conrm the shape of waves of 5V amplitude
has gone out of 1pin of RS51 on CUP12191x-1 when the
command is input from a remote controller.
Conrm the shape of waves of 3.3V amplitude has gone
out when the command is input from a remote controller
to 35pin of IC21 of CUP12190x. The solder of IC21 is
conrmed, and there is still a possibility that IC21 is
broken when it is not possible to repair when going out.
Exchange IC21.
The case of No signal appear then check Q402, D401
and around.
3) Tray doesn’t work
Conrm the voltage of 1pin of 1pin of IC32 of CUP12190x,
3pin, and CN31 and 2pin when the tray doesn't work.
Conrm the connection of each cable when the voltage of
about 3V is output to 1pin of IC32 or 2pin of CN31 when
1pin of 3pin or CN31 of IC32 is closed when opening.
Conrm whether 9pin of IC21 or 33pin of IC32 is High
after pushing the OPEN/CLOSE key when the voltage
is not conrmed.
Conrm soldering Q302, Q303, and IC32 when 33pin of
IC32 doesn't become High.
There is a possibility that IC32 is broken when it is time
when it is High 33pin of IC32, and it is not output to 1pin
etc. of IC32. Please exchange it. There is a possibility
that the CD module is out of order when the tray is not
good at Open/Close even if all work is done. Please
exchange it.
2) リモートコントローラーの受信ができない
EXTERNAL/INTERNALのスイッチが INTERNALになっ
ていることを確認ください。
リモートコントローラーからコマンドを入 力した場 合に
CUP12191x-1上のRS51の 1pinから5V振幅の波形が出
ていることを確認してください。
CUP12190xの IC21の 35pinに、リモートコントローラーか
らコマンドを入力した場合に 3.3V振幅の波形が出ているこ
とを確認してください。
出ている場合は、IC21の半田を確認し、それでも修理でき
ない場合 IC21が壊れている可能性があります。IC21を交
換してください。
出ていない場合は、Q402及び D401を含む周辺回路を確
認してください。
3) トレイが Open/Closeできない
トレイが動作しない場合は、CUP12190xの IC32の 1pin及
び3pin
、CN31の1pin及び2pinの電圧を確認してください。
オープン時にIC32の 3pin又はCN31の1pin、クローズ時
にIC32の 1pin又はCN31の 2pinに約 3Vの電 圧が出力
されている場合は、各ケーブルの接続を確認してください。
電圧が確認されない場合は、
OPEN/CLOSE
キーを押した
後にIC21の 9pin又はIC32の 33pinが Highになっている
か確認してください。
IC32の33pinがHighにならない場合は、Q302及び Q303
とIC32の半田付けを確認してください。
IC32の33pinがHighになっている場合で、IC32の1pin等
に出力されない場合はIC32が壊れている可能性がありま
す。交換してください。
全ての作業を行ってもトレイが Open/Closeできない場合
はCDモジュールが故障している可能性があります。交換
してください。
