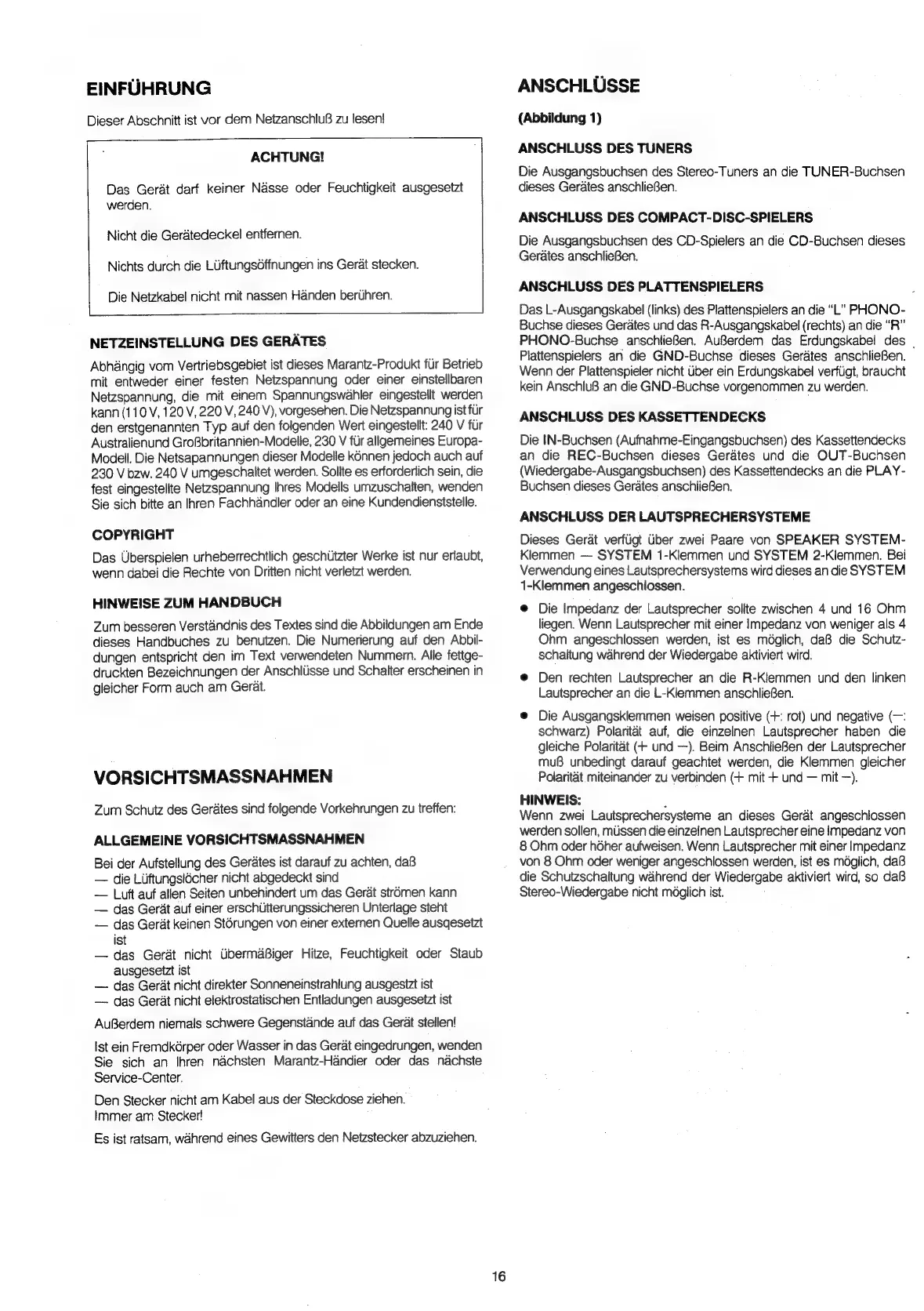

EINFUHRUNG
Dieser Abschnitt ist vor dem NetzanschluB zu lesen!
ACHTUNG!
Das
Geradt
darf
keiner
Nasse
oder
Feuchtigkeit
ausgesetzt
werden.
Nicht die Geratedeckel entfernen.
Nichts durch die Liftungsdéffnungen ins Gerat stecken.
Die Netzkabel nicht mit nassen Handen berUhren.
NETZEINSTELLUNG DES GERATES
Abhangig vom Vertriepsgebiet ist dieses Marantz-Produkt fur Betrieb
mit entweder einer festen Netzspannung oder einer einstellbaren
Netzspannung,
die
mit
einem
Spannungswahler
eingestellt
werden
kann (110 V, 120 V, 220 V, 240 V), vorgesehen. Die Netzspannung ist fur
den erstgenannten Typ auf den folgenden Wert eingestellt: 240 V fur
Australienund GroBbritannien-Modelle, 230 V fur allgemeines Europa-
Modell. Die Netsapannungen dieser Modelle k6nnen jedoch auch auf
230 V bzw. 240 V umgeschaltet werden. Sollte es erforderlich sein, die
fest eingestellte Netzspannung Ihres Modells umzuschatten, wenden
Sie sich bitte an Ihren Fachhandler oder an eine Kundendienststelle.
COPYRIGHT
Das Uberspielen urheberrechtlich geschitzter Werke ist nur erlaubt,
wenn dabei die Rechte von Dritten nicht verletzt werden.
HINWEISE ZUM HANDBUCH
Zum besseren Verstandnis des Textes sind die Abbildungen am Ende
dieses Handbuches zu benutzen. Die Numerierung auf den Abbil-
dungen entspricht den im Text verwendeten Nummern. Alle fettge-
druckten Bezeichnungen der Anschltisse und Schalter erscheinen in
gleicher Form auch am Gerat.
VORSICHTSMASSNAHMEN
Zum Schutz des Gerates sind folgende Vorkehrungen zu treffen:
ALLGEMEINE VORSICHTSMASSNAHMEN
Bei der Aufstellung des Gerates ist darauf zu achten, da’
— die Liiftungsiécher nicht abgedeckt sind
— Luft auf allen Seiten unbehindert um das Gerat strémen kann
—
das
Gerat
auf
einer
erschitterungssicheren
Unterlage
steht
— das Gerdt keinen Stérungen von einer externen Quelle ausgesetzt
ist
— das Gerat nicht UbermaBiger Hitze, Feuchtigkeit oder Staub
ausgesetzt ist
— das Gert nicht direkter Sonneneinstrahlung ausgesizt ist
— das Gerat nicht elektrostatischen Entladungen ausgesetzt ist
AuBerdem niemals schwere Gegenstande auf das Gerat stellen!
Ist ein Fremdkdrper oder Wasser in das Gerat eingedrungen, wenden
Sie sich an Ihren nachsten Marantz-Handier oder das nachste
Service-Center.
Den Stecker nicht am Kabel aus der Steckdose ziehen.
Immer am Stecker!
Es ist ratsam, wahrend eines Gewitters den Netzstecker abzuziehen.
ANSCHLUSSE
(Abbildung 1)
ANSCHLUSS DES TUNERS
Die Ausgangsbuchsen des Stereo-Tuners an die TUNER-Buchsen
dieses Gerates anschlieBen.
ANSCHLUSS DES COMPACT-DISC-SPIELERS
Die Ausgangsbuchsen des CD-Spielers an die CD-Buchsen dieses
Gerdates anschlieBen.
ANSCHLUSS DES PLATTENSPIELERS
Das L-Ausgangskabel (links) des Plattenspielers an die “L” PHONO-
Buchse dieses Gerates und das R-Ausgangskabel (rechts) an die “R”
PHONO-Buchse anschlieBen. AuBerdem das Erdungskabel des .
Plattenspielers an die GND-Buchse dieses Gerates anschlieBen.
Wenn der Plattenspieler nicht Uber ein Erdungskabel verfiigt, braucht
kein AnschluB an die GND-Buchse vorgenommen zu werden.
ANSCHLUSS DES KASSETTENDECKS
Die IN-Buchsen (Aufnahme-Eingangsbuchsen) des Kassettendecks
an die REC-Buchsen dieses Gerates und die OUT-Buchsen
(Wiedergabe-Ausgangsbuchsen) des Kassettendecks an die PLAY-
Buchsen dieses Gerates anschlieBen.
ANSCHLUSS DER LAUTSPRECHERSYSTEME
Dieses Gerat verfligt Uber zwei Paare von SPEAKER SYSTEM-
Klemmen — SYSTEM 1-Klemmen und SYSTEM 2-Klemmen. Bei
Verwendung eines Lautsprechersystems wird dieses an die SYSTEM
1-Klemmen angeschliossen.
@ Die Impedanz der Lautsprecher sollte zwischen 4 und 16 Ohm
liegen. Wenn Lautsprecher mit einer Impedanz von weniger als 4
Ohm angeschlossen werden, ist es mdglich, daB die Schutz-
schaltung wahrend der Wiedergabe aktiviert wird.
@ Den rechten Lautsprecher an die R-Klemmen und den linken
Lautsprecher an die L-Klemmen anschlieBen.
@ Die Ausgangsklemmen weisen positive (+: rot) und negative (—:
schwarz) Polaritaét auf, die einzelnen Lautsprecher haben die
gleiche Polaritat (+ und —). Beim AnschlieBen der Lautsprecher
muB unbedingt darauf geachtet werden, die Klemmen gleicher
Poiaritat miteinander zu verbinden (+ mit + und — mit —).
HINWEIS: ;
Wenn zwei Lautsprechersysteme an dieses Gerat angeschlossen
werden sollen, mussen die einzelnen Lautsprecher eine impedanz von
8 Ohm oder hdher aufweisen. Wenn Lautsprecher mit einer Impedanz
von 8 Ohm oder weniger angeschlossen werden, ist es méglich, daB
die Schutzschaltung wahrend der Wiedergabe aktiviert wird, so daB
Stereo-Wiedergabe nicht méglich ist.
