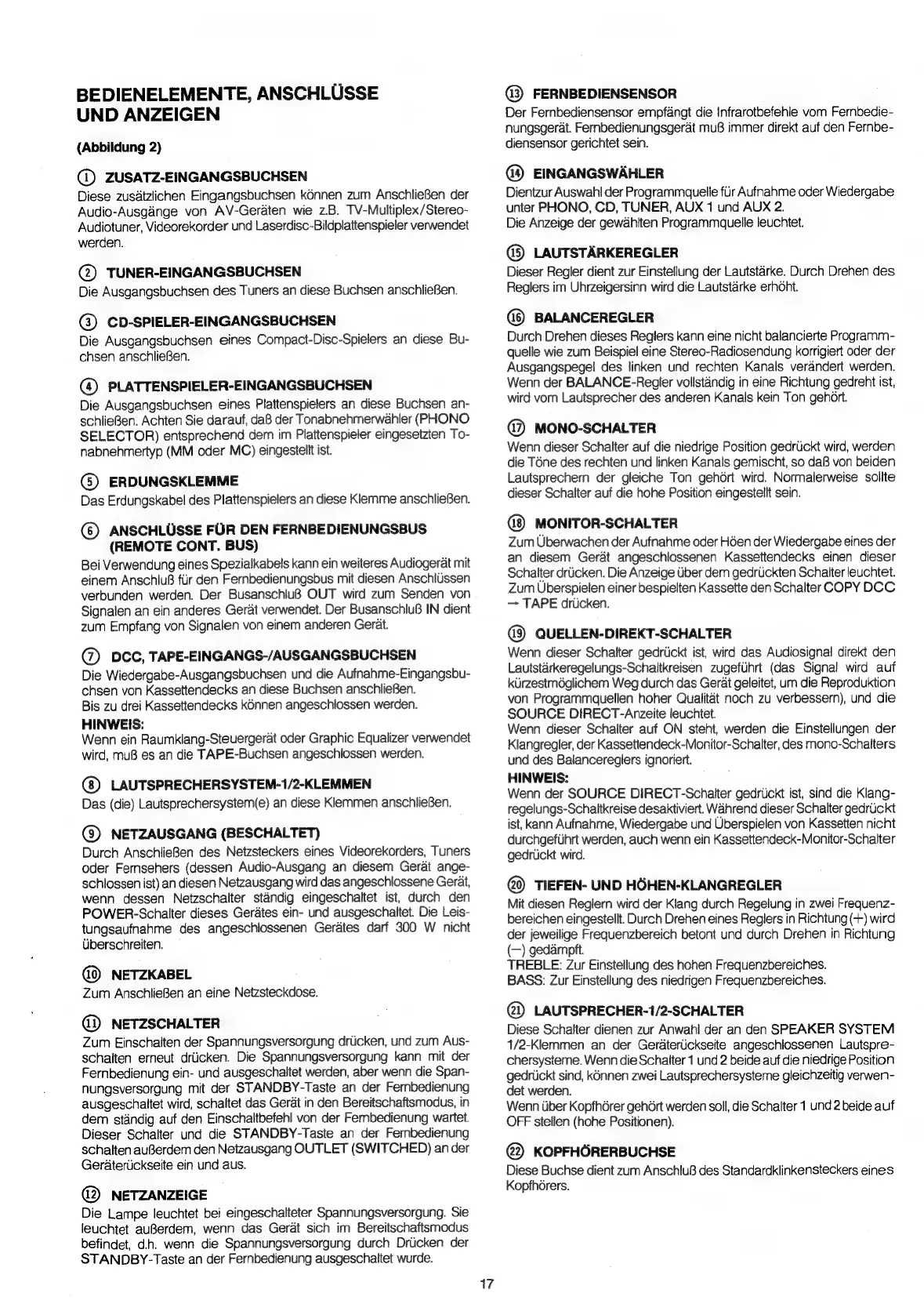

BEDIENELEMENTE,
ANSCHLUSSE
UND
ANZEIGEN
(Abbildung
2)
@
ZUSATZ-EINGANGSBUCHSEN
Diese
zusatzlichen
Eingangsbuchsen
kénnen
zum
AnschlieBen
der
Audio-Ausgdnge
von
AV-Geraten
wie
z.B.
TV-Multiplex/Stereo-
Audiotuner,
Videorekorder
und
Laserdisc-Bildplattenspieler
verwendet
werden.
@
TUNER-EINGANGSBUCHSEN
Die
Ausgangsbuchsen
des
Tuners
an
diese
Buchsen
anschlieBen.
@
CD-SPIELER-EINGANGSBUCHSEN
Die
Ausgangsbuchsen
eines
Compact-Disc-Spielers
an
diese
Bu-
chsen
anschlieBen.
®
PLATTENSPIELER-EINGANGSBUCHSEN
Die
Ausgangsbuchsen
eines
Plattenspielers
an
diese
Buchsen
an-
schlieBen.
Achten
Sie
darauf,
daB
der
Tonabnehmerwahler
(PHONO
SELECTOR)
entsprechend
dem
im
Plattenspieler
eingesetzten
To-
nabnehmertyp
(MM
oder
MC)
eingestellt
ist.
@)
ERDUNGSKLEMME
Das
Erdungskabel
des
Plattenspielers
an
diese
Klemme
anschlieBen.
©
ANSCHLUSSE
FUR
DEN
FERNBEDIENUNGSBUS
(REMOTE
CONT.
BUS)
Bei
Verwendung
eines
Spezialkabels
kann
ein
weiteres
Audiogerat
mit
einem
AnschluB
fiir
den
Fernbedienungsbus
mit
diesen
Anschlussen
verbunden
werden.
Der
Busanschiu8
OUT
wird
zum
Senden
von
Signalen
an
ein
anderes
Gerat
verwendet.
Der
BusanschluB
IN
dient
zum
Empfang
von
Signalen
von
einem
anderen
Gerat.
®
DCC,
TAPE-EINGANGS-/AUSGANGSBUCHSEN
Die
Wiedergabe-Ausgangsbuchsen
und
die
Aufnahme-Eingangsbu-
chsen
von
Kassettendecks
an
diese
Buchsen
anschlieBen.
Bis
zu
drei
Kassettendecks
kénnen
angeschlossen
werden.
HINWEIS:
Wenn
ein
Raumklang-Steuergerat
oder
Graphic
Equalizer
verwendet
wird,
muB
es
an
die
TAPE-Buchsen
angeschlossen
werden.
LAUTSPRECHERSYSTEM-1/2-KLEMMEN
Das
(die)
Lautsprechersystem(e)
an
diese
Klemmen
anschlieBen.
@)
NETZAUSGANG
(BESCHALTET)
Durch
AnschlieBen
des
Netzsteckers
eines
Videorekorders,
Tuners
oder
Fernsehers
(dessen
Audio-Ausgang
an
diesem
Gerat
ange-
schlossen
ist)
an
diesen
Netzausgang
wird
das
angeschlossene
Gerat,
wenn
dessen
Netzschalter
standig
eingeschaltet
ist,
durch
den
POWER-Schalter
dieses
Gerates
ein-
und
ausgeschalitet.
Die
Leis-
tungsaufnahme
des
angeschlossenen
Gerates
darf
300
W
nicht
Uberschreiten.
NETZKABEL
Zum
AnschlieBen
an
eine
Netzsteckdose.
(i)
NETZSCHALTER
Zum
Einschalten
der
Spannungsversorgung
drucken,
und
zum
Aus-
schalten
erneut
driicken.
Die
Spannungsversorgung
kann
mit
der
Fernbedienung
ein-
und
ausgeschaltet
werden,
aber
wenn
die
Span-
nungsversorgung
mit
der
STANDBY-Taste
an
der
Fernbedienung
ausgeschaitet
wird,
schaitet
das
Gerat
in
den
Bereitschaftsmodus,
in
dem
standig
auf
den
Einschaltbefehl
von
der
Fernbedienung
wartet.
Dieser
Schalter
und
die
STANDBY-Taste
an
der
Fernbedienung
schalten
auBerdem
den
Netzausgang
OUTLET
(SWITCHED)
an
der
Gerdaterlickseite
ein
und
aus.
@)
NETZANZEIGE
Die
Lampe
leuchtet
bei
eingeschalteter
Spannungsversorgung.
Sie
leuchtet
auBerdem,
wenn
das
Gerat
sich
im
Bereitschaftsmodus
befindet,
dh.
wenn
die
Spannungsversorgung
durch
Drucken
der
STANDBY-Taste
an
der
Fernbedienung
ausgeschaltet
wurde.
17
@)
FERNBEDIENSENSOR
Der
Fernbediensensor
empfangt
die
!nfrarotbefehie
vom
Fernbedie-
nungsgerat.
Fernbedienungsgerat
mu8
immer
direkt
auf
den
Fernbe-
diensensor
gerichtet
sein.
EINGANGSWAHLER
Dientzur
Auswahl
der
Programmauelle
fiir
Aufnanme
oder
Wiedergabe
unter
PHONO,
CD,
TUNER,
AUX
1
und
AUX
2.
Die
Anzeige
der
gewahiten
Programmauelle
leuchtet.
@)
LAUTSTARKEREGLER
Dieser
Regler
dient
zur
Einstellung
der
Lautstarke.
Durch
Drehen
des
Reglers
im
Uhrzeigersinn
wird
die
Lautstarke
erhoht.
BALANCEREGLER
Durch
Drehen
dieses
Reglers
kann
eine
nicht
balancierte
Programm-
quelle
wie
zum
Beispiel
eine
Stereo-Radiosendung
korrigiert
oder
der
Ausgangspege!
des
linken
und
rechten
Kanals
verandert
werden.
Wenn
der
BALANCE-Regler
vollstandig
in
eine
Richtung
gedreht
ist,
wird
vom
Lautsprecher
des
anderen
Kanals
kein
Ton
gehort.
(2)
MONO-SCHALTER
Wenn
dieser
Schalter
auf
die
niedrige
Position
gedruickt
wird,
werden
die
Tone
des
rechten
und
linken
Kanals
gemischt,
so
daB
von
beiden
Lautsprechern
der
gleiche
Ton
gehért
wird.
Normalerweise
sollte
dieser
Schalter
auf
die
hohe
Position
eingestellt
sein.
MONITOR-SCHALTER
Zum
Uberwachen
der
Aufnahme
oder
HGen
der
Wiedergabe
eines
der
an
diesem
Gerat
angeschlossenen
Kassettendecks
einen
dieser
Schalter
driicken.
Die
Anzeige
Uber
der
gedrlickten
Schalter
leuchtet.
Zum
Uberspielen
einer
bespielten
Kassette
den
Schalter
COPY
DCC
—
TAPE
driicken.
QUELLEN-DIREKT-SCHALTER
Wenn
dieser
Schalter
gedriickt
ist,
wird
das
Audiosignal
direkt
den
Lautstarkeregelungs-Schaltkreisen
zugeftinrt
(das
Signal
wird
auf
kiirzestmdglichem
Weg
durch
das
Gerat
geleitet,
um
die
Reproduktion
von
Programmquellen
hoher
Qualitat
noch
zu
verbessern),
und
die
SOURCE
DIRECT-Anzeite
leuchtet.
Wenn
dieser
Schalter
auf
ON
steht,
werden
die
Einstellungen
der
Klangregler,
der
Kassettendeck-Monitor-Schalter,
des
mono-Schaiters
und
des
Balancereglers
ignoriert.
HINWEIS:
Wenn
der
SOURCE
DIRECT-Schalter
gedrickt
ist,
sind
die
Klang-
regelungs-Schaltkreise
desaktiviert.
Wahrend
dieser
Schalter
gedruckt
ist,
kann
Aufnahme,
Wiedergabe
und
Uberspielen
von
Kassetten
nicht
durchgeftihrt
werden,
auch
wenn
ein
Kassettendeck-Monitor-Schalter
gedruickt
wird.
TIEFEN-
UND
HOHEN-KLANGREGLER
Mit
diesen
Reglern
wird
der
Klang
durch
Regelung
in
zwei
Frequenz-
bereichen
eingestellt.
Durch
Drehen
eines
Reglers
in
Richtung
(++)
wird
der
jeweilige
Frequenzbereich
betont
und
durch
Drehen
in
Richtung
(—)
gedampft.
TREBLE:
Zur
Einstellung
des
hohen
Frequenzbereiches.
BASS:
Zur
Einstellung
des
niedrigen
Frequenzbereiches.
@)
LAUTSPRECHER-1/2-SCHALTER
Diese
Schalter
dienen
zur
Anwahl
der
an
den
SPEAKER
SYSTEM
1/2-Klemmen
an
der
Geraterlickseite
angeschlossenen
Lautspre-
chersysteme.
Wenn
die
Schalter
1
und
2
beide
auf
die
niedrige
Position
gedrtickt
sind,
konnen
zwei
Lautsprechersysteme
gleichzeitig
verwen-
det
werden.
Wenn
tiber
Kopfhdrer
gehort
werden
soll,
die
Schalter
1
und
2
beide
auf
OFF
stellen
(hohe
Positionen).
@2)
KOPFHORERBUCHSE
Diese
Buchse
dient
zum
Anschlu8
des
Standardklinkensteckers
eines
Kopfhorers.
